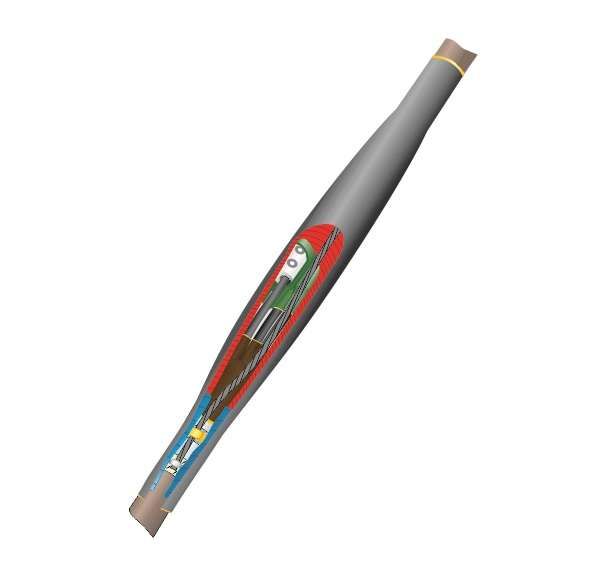

Муфта кабельная соединительная 1кВ 1СТп(тк)нг-LS-3х(35-50) с болтовыми соединителями Нева-Транс Комплект 22040002 Нева Транс

Муфта кабельная соединительная 1 кВ 1СТп(тк)нг-LS 3х(35-50) с болтовыми соединителями от Нева-Транс Комплект - это надёжное решение для соединения трёхжильных силовых кабелей сечением 35–50 мм2, работающих на напряжении до 1000 В. Применяется в условиях повышенной влажности, низких температур и в местах с ограниченным доступом.

Назначение и область применения

Муфта кабельная соединительная 1 кВ 1СТп(тк)нг-LS 3х(35-50) с болтовыми соединителями используется для создания герметичного и долговечного соединения между двумя участками кабеля с бумажной или пластмассовой изоляцией. Подходит для прокладки в земле, кабельных каналах, тоннелях, коллекторах и других закрытых помещениях. Особенно эффективна там, где важны пожаробезопасность и устойчивость к воздействию влаги.

Технические характеристики

• Номинальное напряжение: 1000 В
• Количество жил: 3
• Сечение жил: 35–50 мм2
• Тип изоляции кабеля: бумажная / пластмассовая
• Марка кабеля: 1СТп(тк)
• Исполнение: нг-LS (не поддерживают горение, с низким дымо- и газовыделением)
• Способ монтажа: термоусадка
• Материал корпуса: полимер
• Диапазон рабочих температур: от –50 C до +50 C
• Защита от внешних факторов: есть защитный покров (для кабелей с броней)
• Герметизация: обеспечивается за счёт термоусаживаемого кожуха с клеевым слоем
• Заземление: выполняется через пружины давления (для бумажной изоляции) и пайку (для бронелент)

Совместимость и монтаж

Муфта кабельная соединительная 1 кВ 1СТп(тк)нг-LS 3х(35-50) с болтовыми соединителями совместима с кабелями, имеющими броню или без неё. Для установки требуется:

• Подготовить концы кабелей: удалить изоляцию, экран, броню согласно рекомендациям производителя;
• Установить болтовые соединители на жилы - они обеспечивают механическую прочность и хороший контакт;
• Надеть термоусаживаемые элементы (основной кожух, внутренние трубки);
• Равномерно прогреть поверхность горелкой или феном до плотного обтягивания и активации клеевого слоя;
• Закрепить заземляющий проводник: для кабелей с бумажной изоляцией - пружинными зажимами, для бронированных - пайкой.

Не допускается использование инструментов с острыми кромками при подготовке кабеля - риск повреждения изоляции!

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Выполнено в соответствии с нормами пожарной безопасности: материал нг-LS предотвращает распространение пламени и снижает выделение токсичных веществ при нагреве
• Прошла независимые испытания и имеет сертификаты соответствия требованиям Росстандарта

Преимущества

• Высокая степень защиты IP67 благодаря термоусадке и клеевому слою - исключает попадание воды и пыли
• Стойкость к перепадам температур - работает даже при –50 C, что важно для холодных регионов
• Низкая воспламеняемость и минимальное дымообразование - безопасна в замкнутых пространствах
• Болтовые соединители гарантируют надёжный электрический контакт без сварки
• Универсальная конструкция - подходит как для бронированных, так и для небронированных кабелей

Ограничения применения

• Не для кабелей с сечением менее 35 мм2 или более 50 мм2 - возможен выход из строя или потеря герметичности
• Не предназначен для работы при температурах ниже –50 C или выше +50 C
• Требуется точное соблюдение технологии термоусадки - недостаточный или избыточный нагрев снижают надёжность соединения
• Не рекомендуется использовать в местах с постоянным механическим воздействием (например, движущиеся части оборудования) без дополнительной защиты

Примеры использования

• Соединение кабелей питания на подземных кабельных линиях городских сетей
• Обслуживание распределительных пунктов в промышленных цехах
• Ремонт поврежденных участков кабеля в тоннелях метро или теплотрассах
• Монтаж в кабельных коллекторах объектов ЖКХ, больниц, школ
• Прокладка в районах с высокой влажностью (прибрежные территории, подвалы)

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 35–50 мм2; используйте штангенциркуль для контроля
• При работе в сыром месте - просушите концы кабеля перед установкой муфты
• Используйте только профессиональный термофен с контролируемой температурой - бытовые устройства не подходят
• Проверьте целостность клеевого слоя после усадки: он должен равномерно выступать по краям
• Для кабелей с бумажной изоляцией обязательно выполните заземление через пружинные контакты - игнорирование этого шага создаёт опасность поражения током
• Храните муфту в сухом помещении при температуре от –10 C до +30 C - длительное хранение при экстремальных значениях влияет на эластичность полимера
