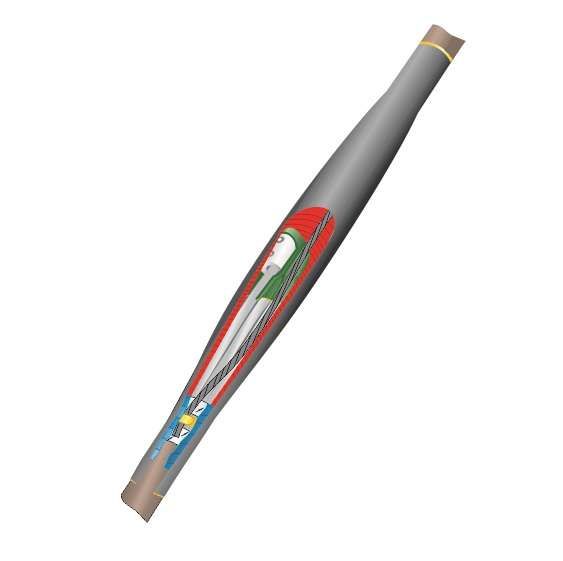

Муфта кабельная соединительная 1кВ 1ПСТ(б)-(тк)нг-LS-4х(35-50) с болтовыми соединителями Нева-Транс Комплект 22040014 Нева Транс

Муфта кабельная соединительная 1кВ 1ПСТ(б)-(тк)нг-LS-4х(35-50) с болтовыми соединителями от производителя Нева-Транс Комплект (арт. 22040014) предназначена для надёжного и герметичного соединения четырёхжильных силовых кабелей сечением 35–50 мм2 с пластмассовой изоляцией и бронёй на напряжение до 1 кВ. Устройство обеспечивает повышенную пожаробезопасность и работает в условиях высокой влажности и широкого диапазона температур.

Назначение и область применения

Муфта 1ПСТ(б)-(тк)нг-LS-4х(35-50) используется для создания ответвленных или прямых соединений между двумя участками кабеля с бронёй. Подходит для установки в грунте, кабельных каналах, тоннелях, коллекторах и других закрытых помещениях. Применяется в энергообеспечении объектов: промышленных предприятиях, ЖКХ, транспорте, коммунальных сетях. Особенно актуальна там, где важны безопасность и долговечность - например, рядом с источниками тепла, в подземных распределительных пунктах или в местах с риском механических повреждений.

Технические характеристики

• Номинальное напряжение: до 1 кВ
• Число жил: 4
• Сечение кабеля: 35–50 мм2
• Тип соединителей: болтовые (для медных жил)
• Тип изоляции: термоусаживаемая с клеевым слоем
• Защита от горения: негорючий материал (нг)
• Выделение дыма и газов: сниженное (LS)
• Рабочая температура: от –50 C до +50 C
• Относительная влажность: до 98%
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта совместима исключительно с кабелями с пластмассовой изоляцией и металлической бронёй (например, КГ, АВБбШв, ВБбШв). Для работы требуется наличие двух подготовленных концов кабеля одинакового типа и сечения. Монтаж выполняется методом термоусаживания: нагреваются внутренние трубки и внешний кожух с помощью газовой горелки или мощного фена (температура ~150–200 C). Соединители устанавливаются на жилах перед термоусаживанием - затяжка болтов должна осуществляться согласно моменту, указанному в инструкции производителя. Обязательно выполнить заземление через пружины давления и терки к бронелентам кабеля.

Безопасность и стандарты

Муфта прошла независимые испытания и имеет сертификаты соответствия требованиям пожарной безопасности и госстандарта РФ. Материалы корпуса не поддерживают горение и минимизируют образование ядовитых газов при воздействии пламени - что делает её подходящей для помещений с людьми и ограниченной вентиляцией. Конструкция соответствует нормам ГОСТ 13781.0-86 и специальным техническим условиям ТУ Нева-Транс 3599-012-31930690-2016.

Преимущества

• Высокая степень защиты IP67 благодаря термоусаживающему кожуху с клеевым слоем - предотвращает попадание воды и пыли
• Не требует сварки или литых деталей - снижает риск деформаций при сборке
• Поддерживает работу в суровых климатических условиях - от Arctic до тропиков
• Заземление реализовано за счёт пружинных контактов - надёжнее, чем обычные хомутики
• Экологически безопасный состав - материалы LS не выделяют хлора и токсинов даже при перегреве

Ограничения применения

• Не для кабелей с бумажной или маслонаполненной изоляцией
• Не рекомендовано использование на кабелях сечением менее 35 мм2 или более 50 мм2 - возможна потеря герметичности
• Требуется точное соблюдение технологии термоусаживания; недостаточный прогрев вызывает расслоение, переусаживание - растрескивание
• Не предназначен для открытой прокладки под прямыми солнечными лучами длительное время - UV-защита отсутствует
• Не заменяет распределительную коробку - служит только для сплошного соединения

Примеры использования

• Соединение кабелей питания в распределительном устройстве (РУ) метрополитена
• Обход поврежденного участка кабеля на автостоянке с бетонным покрытием
• Переход от одного маршрута к другому в системе освещения тоннеля метро
• Ремонт сети на насосной станции с высокой влажностью воздуха

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля заявленному диапазону - 35–50 мм2. Отклонение даже на 5 мм2 может нарушить плотность посадки.
• Используйте только профессиональные термофены с регулировкой температуры - бытовые устройства не дают равномерного нагрева.
• Очистите поверхности кабеля от грязи и влаги перед установкой - особенно важно при работе во влажной среде.
• Проверьте целостность клеевого слоя на внешнем кожухе до начала работ - трещины или вздутости - повод отказаться от использования.
• После окончания монтажа проведите контрольный осмотр: все болты должны быть затянуты, кожух полностью усох, нет видимых пузырей или складок.
