Муфта кабельная соединительная 1ПСТб(тк) 4х(35-50) 1 кВ Нева-Транс Комплект 22010044

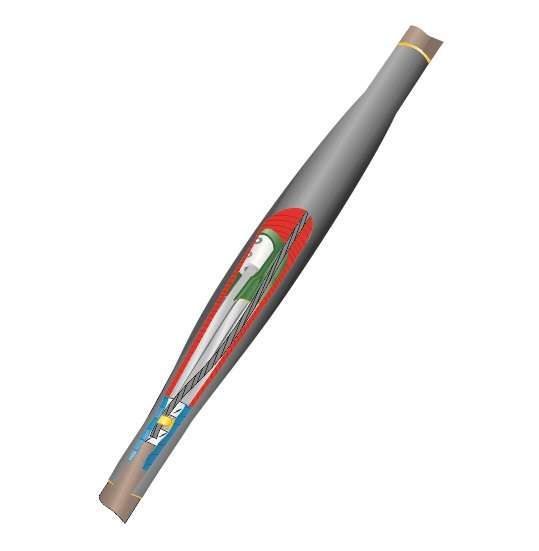

Муфта кабельная соединительная 1 кВ 1ПСТ(б)-(тк)-4х(35-50) с болтовыми соединителями от Нева-Транс Комплект - это термоусадочная соединительная муфта для четырёхжильных кабелей сечением 35–50 мм2 с пластмассовой или бумажной изоляцией и бронёй, рассчитанная на работу в условиях повышенной влажности и низких температур. Устройство обеспечивает герметичное и долговечное соединение, подходящее для прямой укладки в грунт и кабельные сооружения.

Назначение и область применения

Муфта кабельная соединительная 1 кВ 1ПСТ(б)-(тк)-4х(35-50) с болтовыми соединителями используется для соединения двух участков силового кабеля с бронёй, когда требуется сохранить механическую прочность и электрическую изоляцию. Подходит для кабелей с изоляцией из полиэтилена, ПВХ или импульсно-пропитанной бумаги. Применяется в сетях до 1 кВ: в подземных кабельных трассах, кабельных каналах, тоннелях, коллекторах, камерах и распределительных пунктах. Может устанавливаться прямо в грунт без дополнительной защиты.

Технические характеристики

• Количество жил: 4
• Номинальное напряжение: 0,6/1 (1,2) кВ - допустимо использование в сетях до 1 кВ
• Сечение проводников: 35–50 мм2 - подходит для кабелей именно этого диапазона, не более и не менее
• Исполнение: термоусадочное - сборка осуществляется путём нагрева полимерных элементов
• Температурный режим эксплуатации: от –50 C до +50 C
• Относительная влажность: до 98 % - работает даже в сырых условиях
• Защита: IP67 - полностью защищена от пыли и временного погружения в воду
• Герметизация: обеспечивается толстостенным термоусадочным кожухом с внутренним клеевым слоем
• Заземление: крепление к броне через пружины постоянного давления и терки

Совместимость и монтаж

Муфта кабельная соединительная 1 кВ 1ПСТ(б)-(тк)-4х(35-50) с болтовыми соединителями совместима с кабелями типа АВБбШв, АСБ, ВБбШв и аналогичными с бронёй и изоляцией любого типа - пластмассовой или бумажной. Для установки требуются:

• Горелка или высокотемпературный фен (температура нагрева - около 150–200 C)
• Инструменты для зачистки кабеля и подготовки жил
• Ключи для затяжки болтовых соединителей (не входят в комплект)

Монтаж выполняется в два этапа: сначала собираются болтовые соединители на жилах, затем термоусадочные элементы равномерно прогреваются до плотного обтягивания. Клеевой слой внутри кожуха активируется при нагреве - образуется монолитная герметичная оболочка. Соединение не требует сварки, пайки или специальных смазок.

Безопасность и стандарты

Муфта кабельная соединительная 1 кВ 1ПСТ(б)-(тк)-4х(35-50) с болтовыми соединителями соответствует:

• ГОСТ 13781.0-86 - требования к кабельным муфтам
• ТУ Нева-Транс 3599-012-31930690-2016 - технические условия производителя
• Выпущена с официальным сертификатом соответствия Госстандарта России

Материалы не содержат токсичных веществ, не выделяют опасных паров при нормальной эксплуатации. Экологически безопасна и не поддерживает горение.

Преимущества

• Высокая степень герметизации благодаря клеевому слою и толстостенному кожуху - исключает попадание влаги
• Стойкость к перепадам температур - надёжна в суровом климате
• Поддержка обоих типов изоляции - универсальность для ремонта старых и новых кабелей
• Простота монтажа - не требует сложного оборудования, только тепловая пушка
• Автоматическое заземление - пружины обеспечивают надёжный контакт с бронёй без дополнительных клемм

Ограничения применения

• Не применяется для кабелей сечением меньше 35 мм2 или больше 50 мм2 - не обеспечит нужного контакта
• Не предназначен для работы выше 1 кВ - риск пробоя изоляции
• Требует точного соблюдения технологии термоусадки - недостаточный нагрев снижает герметичность
• Не рекомендовано применение в местах с постоянным воздействием открытого пламени или химических растворителей
• Не заменяет ответвительные муфты - только для прямого соединения двух концов кабеля

Примеры использования

• Соединение кабелей в подземном кабельном переходе между двумя участками ЛЭП
• Ремонт повреждённого кабеля в кабельном канале промышленного цеха
• Обустройство соединений в насосных станциях, где возможны высокий уровень влаги и перепады температур
• Установка в кабельных камерах тепловых сетей и объектах ЖКХ

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля - 35–50 мм2. Отклонение вызывает плохой контакт или деформацию муфты.
• При работе в холодную погоду (ниже –20 C) предварительно согрейте муфту в помещении - это улучшит адгезию клея.
• При нагреве начинайте с центрального корпуса, двигаясь к краям - так избежите образования воздушных пузырей.
• Проверяйте качество заземления после монтажа: пружины должны плотно прилегать к броне без люфта.
• Храните муфту в сухом месте, избегая прямого солнечного света - срок годности составляет 3 года при правильных условиях.
