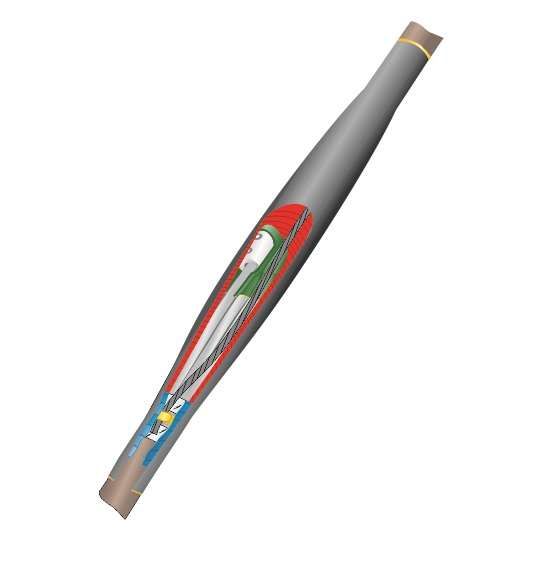

Муфта кабельная соединительная 1кВ 1ПСТ(б)-(тк)-3х(35-50) с болтовыми соединителями Нева-Транс Комплект 22010040 Нева Транс

Муфта кабельная соединительная 1 кВ 1ПСТ(б)-(тк)-3х(35-50) с болтовыми соединителями от Нева-Транс Комплект обеспечивает надёжное и герметичное соединение трёхжильных кабелей сечением 35–50 мм2 с пластмассовой изоляцией и бронёй, рассчитанных на напряжение до 1 кВ. Применяется в , тоннелях, каналах и других закрытых кабельных системах.

Назначение и область применения

Муфта кабельная соединительная 1 кВ 1ПСТ(б)-(тк)-3х(35-50) с болтовыми соединителями используется для создания ответвленных или прямых соединений между двумя участками силового кабеля. Подходит для кабелей с медными или алюминиевыми жилами, имеющими пластмассовую изоляцию и металлическую броню. Установка возможна в условиях повышенной влажности, подземной прокладки, в кабельных коллекторах, тоннелях и камерах. Эксплуатация допускается в широком температурном диапазоне - от –50 C до +50 C.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Сечение кабеля: 35–50 мм2
• Число жил: 3
• Тип изоляции кабеля: пластмассовая
• Наличие брони: да
• Тип соединения: болтовые контакты
• Защита корпуса: термоусаживаемый кожух с клеевым слоем
• Рабочий температурный диапазон: –50 C … +50 C
• Относительная влажность воздуха: до 98%
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта кабельная соединительная 1 кВ 1ПСТ(б)-(тк)-3х(35-50) с болтовыми соединителями совместима исключительно с кабелями указанного сечения (35–50 мм2) и типом изоляции. Для установки требуется:

• Подготовить концы кабелей: зачистить изоляцию, удалить броню, подготовить жилы для соединения;
• Закрепить болтовые соединители на жилах согласно моменту затяжки, указанному в инструкции;
• Надеть термоусаживаемые элементы (основной кожух, внутренние трубки) на кабели;
• Равномерно прогревать поверхность горелкой или феном до усадки материала - клеевой слой должен равномерно распределиться, образуя герметичный шов;
• Закрепить заземляющие провода через пружины и терки к броне кабеля - это обязательный этап для защиты от перенапряжений.

Не рекомендуется использовать инструменты с открытой пламенной зоной - применяйте регулируемые тепловые устройства с контролируемой температурой.

Безопасность и стандарты

Муфта кабельная соединительная 1 кВ 1ПСТ(б)-(тк)-3х(35-50) с болтовыми соединителями прошла государственные испытания и имеет сертификат соответствия Госстандарта России. Соответствует требованиям ГОСТ 13781.0-86 и собственному техническому условию ТУ Нева-Транс 3599-012-31930690-2016. Конструкция выполнена из экологически безопасных материалов, не выделяющих токсичных веществ при нагреве.

Преимущества

• Высокая степень герметизации благодаря термоусаживаемому кожуху с клеевым слоем - предотвращает попадание влаги и пыли;
• Готовый набор компонентов: все нужные части входят в комплект - не требуются сторонние материалы;
• Надёжное механическое соединение жил - болтовые соединители обеспечивают минимальное переходное сопротивление;
• Автоматическое заземление брони через пружинные контактные элементы - снижает риск поражения током;
• Устойчивость к агрессивным условиям: работает даже при 98% влажности и минусовых температурах.

Ограничения применения

• Не кабели с бумажной или маслонаполненной изоляцией - только пластмассовые;
• Не предназначен для кабелей сечением менее 35 мм2 или более 50 мм2 - использование вне этого диапазона нарушает герметичность и прочность;
• Требуется точный контроль температуры при усадке - недостаточный прогрев вызывает плохую адгезию, переизбыток - повреждает материал;
• Не следует применять в местах с частыми механическими нагрузками без дополнительной защиты (например, в зонах движения транспорта);
• Не заменяет распределительную коробку - предназначена только для прямого соединения двух кабелей.

Примеры использования

• Соединение кабелей питания на подземных кабельных линиях городских сетей;
• Ремонт поврежденного участка кабеля в тоннеле метрополитена;
• Обустройство ответвлений к насосным станциям, вентиляционным установкам, промышленным конвейерам;
• Монтаж в кабельных камерах на объектах ЖКХ, энергообеспечения, транспорта.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте штангенциркуль, чтобы точно определить диаметр жилы;
• Не экономьте время на прогреве - термоусаживание должно происходить равномерно по всей окружности, особенно в районе соединителей;
• Проверьте целостность клеевого слоя после остывания - он должен быть сплошным, без пузырей и трещин;
• После сборки проведите тестовое измерение сопротивления изоляции - это гарантирует сохранение электроизоляционных свойств;
• Храните муфту в сухом месте при температуре выше 0 C - длительное воздействие холода ниже –20 C может изменить эластичность полимеров.
