Муфта соединительная 1ПСТ(б)-1-25/50-Б нг-LS с болт. соединителями | 74220 КВТ

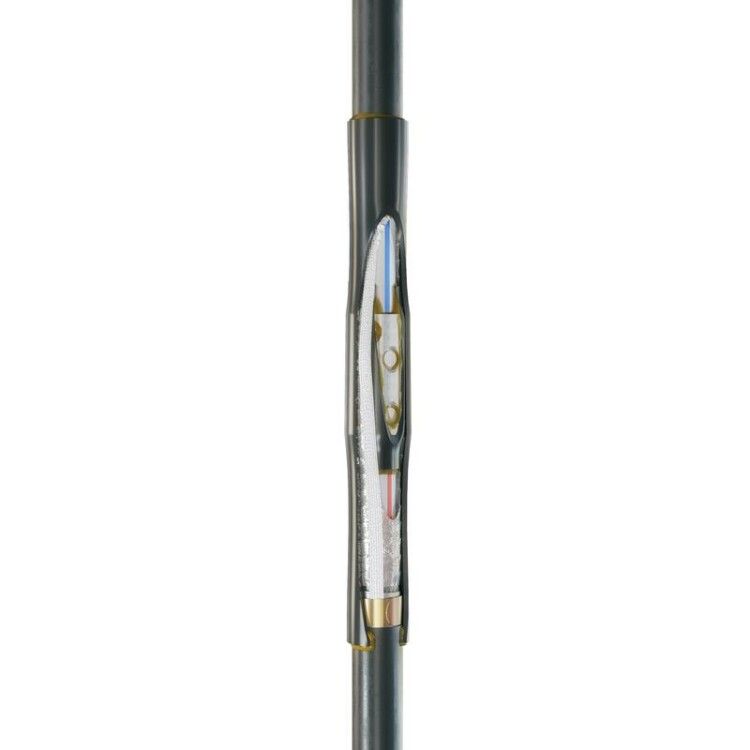

Муфта кабельная соединительная 1ПСТ(б)-1-25/50 (Б) нг-LS с болтовыми соединителями от КВТ предназначена для надежного и герметичного соединения одножильных кабелей с броней и пластмассовой изоляцией на напряжение до 1 кВ. Подходит для постоянной эксплуатации в условиях повышенной влажности, перепадов температур и открытых площадках. Артикул 74220 соответствует требованиям ТУ 3599-006-97284872-2006.

Назначение и область применения

Муфта кабельная соединительная 1ПСТ(б)-1-25/50 (Б) нг-LS с болтовыми соединителями используется для создания герметичных соединений между кабелями с металлической броней и изоляцией из ПВХ или СПЭ. Применяется при ремонте поврежденных участков кабельных линий, модернизации сетей и прокладке новых трасс. Особенно эффективна там, где требуется высокая степень защиты от влаги, пыли и механических воздействий.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Номинальное сечение проводника: 25–50 мм2
• Количество жил: 1
• Тип подключения: болтовое соединение с срывными головками
• Тип изделия: соединительная муфта
• Исполнение: нг-LS - негорючее, маловыделяющее дым и галогены
• Материал корпуса: термопластик негорючий
• Материал изоляции: пластик
• Состав: без галогенов
• Цвет: черный
• Диапазон рабочих температур: от –50 C до +50 C
• Коэффициент усадки термоусаживаемой трубки: до 4:1
• Нормативный документ: ТУ 3599-006-97284872-2006

Совместимость и монтаж

Муфта кабельная соединительная 1ПСТ(б)-1-25/50 (Б) нг-LS с болтовыми соединителями совместима с кабелями следующих типов: АВБбШв, АВБВ, АВВБ, АВВБГ, ПвБбШв, ПвБбШп и их негорючие версии с маркировкой нг-LS. Монтаж выполняется методом термоусадки:

• Подготовьте концы кабеля - зачистите изоляцию и броню.
• Закрепите болтовой соединитель на жилах: затяните болты до срыва головок - это гарантирует правильный момент затяжки без перегрузки.
• Наденьте термоусаживаемую манжету на место соединения.
• Равномерно прогрейте поверхность феном до полной усадки - клеевой слой автоматически заполнит все щели.
• Не требует сварки, пайки или специальных инструментов кроме теплового фена.

Обратите внимание: эксцентриковое отверстие в корпусе позволяет использовать муфту как для круглых, так и для секторных жил без замены деталей.

Безопасность и стандарты

• Выполнено по ТУ 3599-006-97284872-2006 и соответствует ГОСТ 34839-2022.
• Материалы без галогенов снижают токсичность дыма при возможном возгорании.
• Негорючесть исполнения нг-LS предотвращает распространение пламени.
• Термоусаживаемая оболочка устойчива к УФ-излучению - безопасна для наружной установки.

Преимущества

• Мультиразмерность - одна муфта покрывает весь диапазон сечений 25–50 мм2, исключает необходимость хранить несколько типоразмеров.
• Автоматический контроль усилия затяжки благодаря срывным болтам - минимизирует риск плохого контакта или повреждения жил.
• Полная герметизация за счет клеевого подслоя - исключает попадание влаги даже при длительной эксплуатации в сыром грунте или каналах.
• Непаянная система заземления - ускоряет монтаж и повышает надежность соединения с броней.
• Стойкость к экстремальным температурам - работает в холодных регионах и при нагреве от окружающей среды.

Ограничения применения

• Не предназначен для соединения кабелей с напряжением выше 1 кВ.
• Не рекомендуется применять для многожильных кабелей с числом жил более одной - муфта рассчитана только на одножильные провода.
• Требуется наличие теплового фена для монтажа - невозможно собрать без нагрева.
• Не следует использовать в местах с постоянным механическим давлением (например, под дорогами без защитных каналов).
• Не подходит для кабелей с бумажной или маслонаполненной изоляцией - материал совместим только с ПВХ и СПЭ.

Примеры использования

• Ремонт поврежденного участка кабеля АВБбШвнг-LS в подземной кабельной трассе.
• Соединение силового кабеля на входе в распределительный пункт на объекте с высокими требованиями к пожаробезопасности.
• Монтаж временного ответвления на строительной площадке при аварийном восстановлении питания.
• Обслуживание кабельных линий на железнодорожных путях, в метро и других закрытых инфраструктурах.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля диапазону 25–50 мм2 - использование вне этого диапазона снижает надежность.
• Не допускайте попадания воды внутрь муфты перед усадкой - протрите жилы насухо.
• При работе в холодную погоду (ниже –20 C) прогревайте муфту до комнатной температуры перед установкой - это улучшает адгезию клея.
• Используйте только сертифицированный тепловой фен с регулировкой температуры - перегрев может повредить термопластик.
• Храните муфту в сухом месте, избегая прямого солнечного света - хотя она УФ-стойкая, долгосрочное воздействие может изменить цвет и эластичность материала.
• Для обслуживания ремонтных бригад рекомендуется иметь в наличии 2–3 единицы - они часто используются в аварийных ситуациях.
