Муфта кабельная соединительная 1кВ ПСТ(тк) 5х(35-50мм) с болтовыми соединителями Нева-Транс Комплект 22010026 Нева Транс

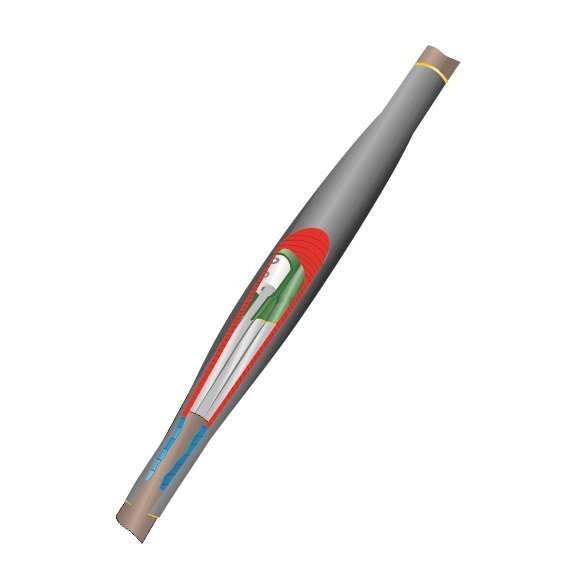

Муфта кабельная соединительная 1кВ ПСТ(тк) 5х(35-50мм) с болтовыми соединителями, 1ПСТ(тк)-4х(35-50) с болтовыми соединителями - это термоусадочная муфта от Нева-Транс Комплект, предназначенная для надёжного соединения четырёх- или пятижильных силовых кабелей с пластмассовой изоляцией без брони на напряжение до 1 кВ. Артикул 22010026 обеспечивает герметичность и механическую прочность в условиях повышенной влажности и широкого диапазона температур.

Назначение и область применения

Муфта используется для соединения кабелей с бумажной или пластмассовой изоляцией, не имеющих брони. Подходит для прокладки в земле, тоннелях, каналах, коллекторах и других закрытых кабельных сооружениях. Применяется в энергетике, ЖКХ, промышленных объектах, где требуется надёжное соединение силовых кабелей сечением 35–50 мм2. Устройство совместимо как с 4-, так и с 5-жильными кабелями - в зависимости от конкретной модификации (1ПСТ(тк)-4х(35-50) или 1ПСТ(тк)-5х(35-50)).

Технические характеристики

• Номинальное напряжение: 1000 В
• Сечение жил: 35–50 мм2
• Количество жил: 4 или 5 (зависит от модели)
• Тип исполнения: термоусадочный
• Материал корпуса: модифицированный полимер
• Защитный покров: отсутствует (не для бронированных кабелей)
• Диапазон рабочих температур: от –50 C до +50 C
• Максимальная относительная влажность: 98%
• Способ монтажа: термоусадка с использованием горелки или фена
• Тип соединений: болтовые

Совместимость и монтаж

Муфта устанавливается на два конца подготовленных кабелей одинакового сечения (35–50 мм2). Для монтажа необходимо:

• Зачистить жилы кабеля и зафиксировать их в болтовых соединителях;
• Надеть термоусадочные элементы (основной кожух, внутренние трубки) на кабели до начала сборки;
• Подогреть поверхность муфты равномерно с помощью газовой горелки или промышленного фена до полного усыхания и плотного прилегания;
• Обратите внимание: клеевой слой внутри кожуха активируется при нагреве - он обеспечивает герметичность без дополнительной заделки.

Не допускается использование муфты на кабелях с металлической броней - она не рассчитана на механические нагрузки от внешней защиты.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Произведена по ТУ Нева-Транс 3599-012-31930690-2016
• Имеет сертификат соответствия Госстандарта России
• Материалы не выделяют токсичных веществ при нормальной эксплуатации

Преимущества

• Высокая степень герметизации благодаря клеевому слою и термоусадке - исключает попадание влаги и пыли
• Стойкость к перепадам температур - работает даже в суровых климатических условиях
• Простота установки - не требует специальных формовочных инструментов
• Долгий срок службы - материал устойчив к старению и химическим воздействиям
• Болтовые соединители обеспечивают надёжный электрический контакт без сварки

Ограничения применения

• Не применяется для бронированных кабелей - отсутствует защита от механических повреждений
• Не рекомендовано применение на кабелях с сечением менее 35 мм2 или более 50 мм2
• Требуется точное соблюдение технологии термоусадки - недостаточный прогрев снижает герметичность
• Не подходит для открытой прокладки без дополнительной защиты от УФ-излучения
• Не использовать в местах постоянного контакта с открытым пламенем или источниками высокой температуры вне процесса монтажа

Примеры использования

• Соединение кабелей ВВГнг-LS 4×50 в кабельном канале подземного паркинга
• Ремонт повреждённого участка кабеля ААБл 4×35 в тоннеле метрополитена
• Установка распределительной муфты между двумя секциями кабельной линии на промышленном предприятии
• Замена аварийного соединения в системе освещения на территории северного населённого пункта

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и маркировки муфты - 1ПСТ(тк)-4х(35-50) и 1ПСТ(тк)-5х(35-50) имеют разное количество жил, хотя отличаются лишь в названии
• Используйте только рекомендованные тепловые устройства - слишком высокая температура может повредить полимер
• При работе в сыром воздухе или после дождя просушите концы кабелей перед установкой
• После монтажа проверьте целостность усадки: нет ли пузырей, трещин или неплотного прилегания
• Храните муфту в сухом месте при температуре от –10 C до +30 C - длительное хранение при минусовых температурах может изменить эластичность материала
