Муфта соединительная 1ПСТ-1-25/50-Б нг-LS с болт. наконечниками | 66838 КВТ

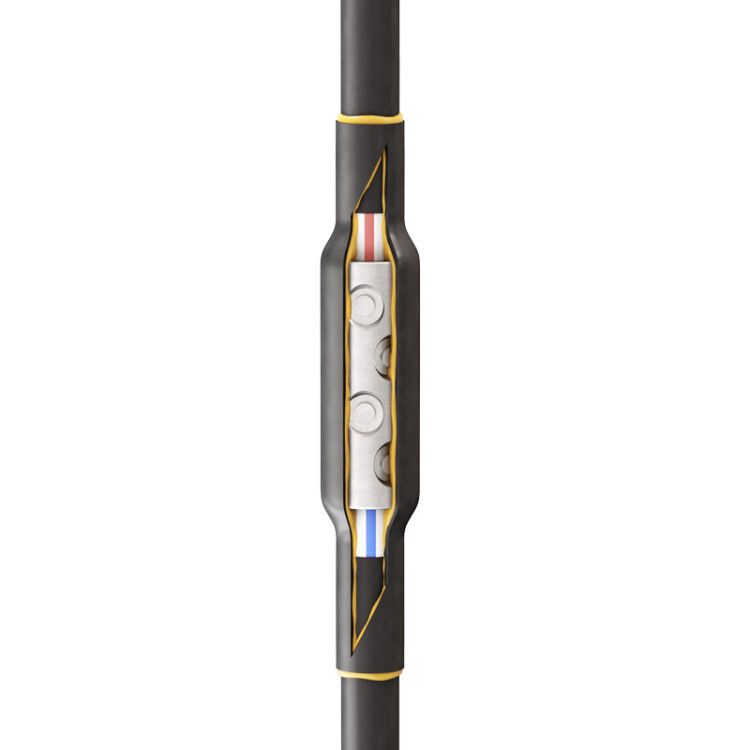

Муфта кабельная соединительная 1ПСТнг-LS-1-25/50-Б с болтовыми соединителями от бренда КВТ - это универсальное решение для надёжного и герметичного соединения одножильных кабелей с изоляцией из ПВХ или СПЭ на напряжение до 1 кВ. Подходит для внутренних и наружных работ, особенно там, где важны безопасность, долговечность и устойчивость к внешним воздействиям.

Назначение и область применения

Муфта 1ПСТнг-LS-1-25/50-Б используется для создания герметичных соединений между кабелями с номинальным напряжением до 1 кВ. Она применяется в сетях с изоляцией из ПВХ, СПЭ, включая популярные типы: АВВГ, ВВГнг-LS, NYM, NYY, ПвВГнг-LS и аналоги. Устройство подходит как для новых монтажей, так и для ремонта повреждённых участков кабельных трасс. Особенно эффективна в условиях повышенной влажности, перепадов температур и открытой среды - например, на эстакадах, в кабельных колодцах, на фасадах зданий или в промышленных помещениях.

Технические характеристики

• Номинальное сечение проводника: 25–50 мм2
• Номинальное напряжение: 1 кВ
• Количество жил: 1
• Тип подключения: болтовое соединение с срывными головками
• Тип исполнения: термоусаживаемая, негорючая, безгалогенная (нг-LS)
• Материал корпуса: термопластик негорючий
• Материал изоляции: пластик
• Коэффициент усадки термотрубки: до 4:1
• Рабочий температурный диапазон: от –50 C до +50 C
• Цвет: чёрный
• Стандарт: ТУ 3599-006-97284872-2006
• Состав: безгалогенный материал, соответствует ГОСТ 34839-2022

Совместимость и монтаж

Муфта 1ПСТнг-LS-1-25/50-Б совместима с любыми одножильными проводниками - как круглыми, так и секторными, моножильными и многопроволочными. Монтаж выполняется с помощью термоусадки: после сборки соединения нагревается тепловым феном, что вызывает усадку термоманжеты и активацию клеевого слоя внутри. Клеевой состав равномерно заполняет микронеровности поверхности, исключая попадание влаги и пыли. Болтовое соединение имеет эксцентриковое отверстие, позволяющее точно центрировать жилу даже при её деформации. Срывные головки болтов гарантируют точный момент затяжки - переусаживать или перетягивать нельзя, система сама контролирует качество контакта.

Безопасность и стандарты

Муфта выполнена из материалов без галогенов, что снижает выделение токсичных веществ при возгорании. Негорючесть (нг) и низкая задымляемость (LS) соответствуют требованиям ГОСТ 34839-2022 и делают изделие подходящим для помещений с высокими нормами пожаробезопасности - школ, больниц, метро, офисных комплексов. Термоусаживаемая оболочка устойчива к УФ-излучению, что позволяет использовать её на открытом воздухе без дополнительной защиты. Производится по собственному техническому условию ТУ 3599-006-97284872-2006, что гарантирует контроль качества на всех этапах производства.

Преимущества

• Универсальность: один комплект покрывает широкий диапазон сечений (25–50 мм2), заменяет несколько моделей
• Высокая герметизация: клеевой слой и 4:1 усадка полностью исключают проникновение влаги и пыли
• Автоматический контроль затяжки: срывные болты предотвращают недотяг и перетяг, обеспечивая стабильный контакт
• Устойчивость к экстремальным условиям: работает при минус 50 C и защищена от УФ-излучения
• Лёгкий и быстрый монтаж: требует только теплового фена, не нуждается в сварке или специальных инструментах
• Подходит для аварийного восстановления: рекомендована для ремонтно-аварийных служб

Ограничения применения

Не применять для кабелей с медными жилами - данная модель 1ПСТнг-LS-1-25/50-Б предназначена **только** для алюминиевых токопроводящих жил. Также не следует использовать в местах постоянного погружения в воду или при давлении выше атмосферного. Температура окружающей среды во время монтажа должна быть выше –15 C, чтобы термоусадка могла равномерно схватиться. Не допускается использование с кабелями, имеющими изоляцию из резины или бумажной пропитки.

Примеры использования

• Замена повреждённого участка кабеля АВВГнг-LS на уличном вводе в здание
• Соединение двух участков кабеля NYMнг-LS в кабельном канале на производстве
• Обход препятствия при прокладке трассы в кабельном колодце
• Восстановление питания после аварии на ЛЭП с использованием ремонтной бригады
• Монтаж временной линии на строительной площадке

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля диапазону 25–50 мм2 - не используйте для меньших или больших значений
• При работе в холодную погоду (ниже –15 C) прогрейте муфту перед установкой, чтобы клей лучше распределился
• Используйте только профессиональный тепловой фен с регулировкой температуры - обычная горелка может повредить термоманжету
• После усадки проверьте целостность оболочки: она должна плотно прилегать, без пузырей и складок
• Не забудьте про заземление: если кабель имеет экран или броню, они должны быть правильно подсоединены к корпусу муфты через предусмотренные точки
• Храните муфту в сухом месте, избегая прямого солнечного света - даже с УФ-защитой длительное воздействие может снизить срок службы
