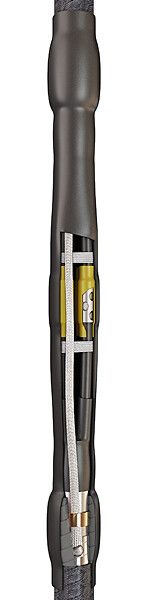

Муфта соединительная 3СТп-1-25/50-Б с болт. наконечниками | 54593 КВТ

Муфта кабельная соединительная 3СТп-1-25/50-Б с болтовыми наконечниками 1кВ от КВТ предназначена для надёжного и герметичного соединения трёхжильных силовых кабелей с бумажной или пластиковой изоляцией на напряжение до 1 кВ. Применяется в распределительных сетях, где важна долговечность и безопасность соединений - например, в кабельных линиях, подстанциях и промышленном оборудовании.

Назначение и область применения

Муфта 3СТп-1-25/50-Б используется для соединения трёхжильных кабелей с бумажной маслопропитанной или пластиковой изоляцией, с броней или без неё, с алюминиевой или свинцовой оболочкой. Подходит для кабелей типов: ААБл, (А)СБл, (А)СКл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв. Устройство рассчитано на работу в условиях повышенной влажности, перепадов температур и механических нагрузок. Часто применяется в подземных кабельных трассах, кабельных каналах, камерах и на объектах ЖКХ, энергоносителей и промышленных предприятий.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 3
• Номинальное сечение проводника: 25–50 мм2
• Тип изоляции: термоусаживаемая, с пропитанной бумажной основой
• Материал корпуса: негорючий термопластик
• Состав: безгалогеновый (HF = Halogen Free)
• Рабочий температурный диапазон: от –50 C до +50 C
• Цвет: черный
• Нормативный документ: ТУ 3599-006-97284872-2006
• Тип наконечников: болтовые (возможно использование также опрессовочных)
• Способ монтажа: термоусадка

Совместимость и монтаж

Муфта 3СТп-1-25/50-Б совместима с кабелями, имеющими металлическую оболочку (альюминиевую или свинцовую) и/или броню. Для монтажа требуется пропановая горелка ПГ (КВТ) и набор для срыва головок болтовых наконечников НМБ-6 (КВТ).

Процедура монтажа включает:

• Подготовку концов кабелей - зачистку изоляции и оболочек;
• Надевание термоусаживаемых элементов (манжеты, перчатки, кожух);
• Загрузку болтовых наконечников на жилы и затяжку;
• Обработку всех элементов пламенем горелки равномерным нагревом до плотного обтягивания;
• Фиксацию заземляющего провода через пружины постоянного давления к оболочкам кабелей - без необходимости пайки;
• При наличии брони - установку дополнительного «Комплекта заземления КМПБ».

Композиция с термоплавким клеем внутри манжет гарантирует герметичность без дополнительных уплотнений. Возможность использования как болтовых, так и опрессовочных наконечников делает муфту адаптивной к условиям .

Безопасность и стандарты

• Соответствует требованиям ГОСТ 34839-2022
• Не содержит галогенов - при возгорании не выделяет токсичных паров
• Негорючий материал корпуса снижает риск распространения огня
• Работает в широком диапазоне температур, что допускает применение в холодных регионах и в помещениях с контролируемым микроклиматом

Преимущества

• Высокая степень защиты IP67 благодаря термоплавкому клею - предотвращает попадание воды и пыли
• Автоматическая герметизация при термоусадке - не требует дополнительных уплотнителей
• Пружины постоянного давления позволяют быстро закрепить заземление без пайки - экономят время и исключают риск повреждения бумажной изоляции
• Универсальная комплектация - можно использовать как болтовые, так и опрессовочные наконечники
• Стандартные материалы и сборка - высокая воспроизводимость качества между партиями

Ограничения применения

• Не кабели с напряжением выше 1 кВ - превышение вызывает пробой изоляции
• Не рекомендовано применение в средах с постоянными химическими воздействиями (например, растворителями, щелочами) - хотя состав безгалогеновый, длительный контакт с агрессивными веществами может повредить термопластик
• Требуется точное соблюдение технологии монтажа: недостаточный прогрев - слабая герметизация; перегрев - деформация материала
• Для кабелей с броней из стали или алюминия обязательна установка «Комплекта заземления КМПБ» - без него невозможно выполнить нормативное заземление

Примеры использования

• Соединение участков кабеля ААБл в подземной кабельной сети городского освещения
• Ремонт поврежденного сечения кабеля (А)СБл в цеху металлургического завода
• Монтаж ответвлений в распределительной камере тепловой станции
• Замена старого соединения в системе питания насосной станции с бронированной линией

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (25–50 мм2): слишком маленькое сечение - плохой контакт, слишком большое - невозможность фиксации наконечниками
• При работе в сыром помещении - обязательно просушите концы кабеля перед установкой муфты
• Используйте только рекомендованный инструмент: горелку ПГ (КВТ) и набор НМБ-6 - другие устройства могут повредить термоэлементы
• При монтаже на кабеле с броней всегда устанавливайте «Комплект заземления КМПБ» - даже если кажется, что он “не нужен”
• Не снимайте защитную плёнку с термоусаживаемых деталей заранее - она предохраняет клей от загрязнения
• Проверяйте целостность каждого элемента перед сборкой - трещины, порезы или вздутости - отказ от монтажа
