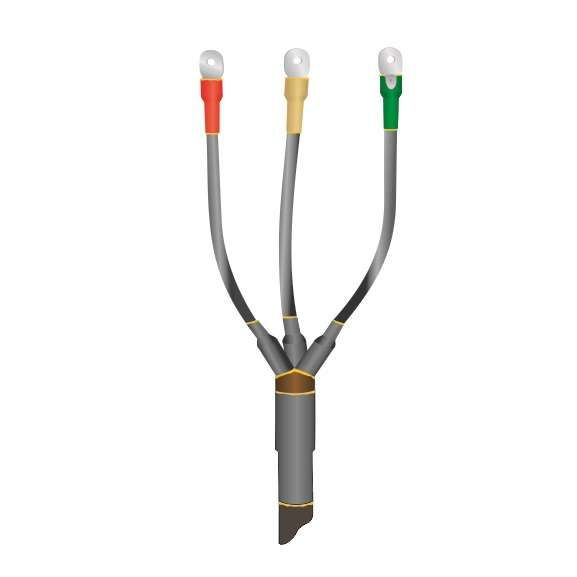

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)ТпНнг-LS-3х(70-120) с болт. наконечн. Нева-Транс Комплект 22040103 Нева Транс

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпНнг-LS-3х(70-120) с болтовыми наконечниками от компании Нева-Транс Комплект предназначена для герметичного и безопасного оконцевания трёхжильных силовых кабелей сечением 70–120 мм2 без брони. Подходит для внутренних и наружных installations, обеспечивает надёжную изоляцию и соответствие нормам пожаробезопасности.

Назначение и область применения

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпНнг-LS-3х(70-120) с болтовыми наконечниками используется для завершения трёхжильных кабелей с пластмассовой изоляцией, работающих на напряжение до 1000 В. Применяется там, где требуется защищённый выход кабеля - например, на вводах в здания, распределительные щиты, трансформаторы, станки, насосы и другие устройства. Подходит как для закрытых помещений, так и для открытой установки на столбах, в шкафах, колодцах.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 70, 95, 120 мм2
• Количество жил: 3
• Тип изоляции кабеля: пластмассовая, без брони
• Исполнение: нг-LS (не поддерживают горение, с низким дымо- и газовыделением)
• Способ монтажа: термоусадка
• Материал корпуса: полимер
• Диапазон рабочих температур: от –50 C до +50 C
• Относительная влажность: до 98%
• Наличие наконечников: да, болтовые, готовые к подключению

Совместимость и монтаж

Муфта кабельная концевая 1ПКВ(Н)ТпНнг-LS-3х(70-120) совместима исключительно с кабелями без металлической брони и с изоляцией из полиэтилена или ПВХ. Для монтажа необходимо:

• Выполнить правильную разделку кабеля согласно чертежу производителя;
• Зачистить жилы и надеть болтовые наконечники (уже установлены в комплекте);
• Надеть термоусадочные элементы (колпак, трубки) последовательно;
• Равномерно прогреть поверхность горелкой или феном до плотного обтягивания материала.

Не допускается использование механических средств затяжки - всё происходит за счёт тепла. Температура нагрева должна быть контролируемой, чтобы не повредить материал.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Материалы классифицированы как нг-LS: не поддерживают горение, минимизируют образование дыма и токсичных газов при возгорании
• Прошла независимые испытания на пожарную безопасность и электроизоляционные свойства
• Подтверждены сертификаты соответствия требованиям Росстандарта

Преимущества

• Готовые болтовые наконечники экономят время на сборке - не требуют опрессовки отдельно
• Полимерная конструкция устойчива к УФ-излучению, влаге и перепадам температур
• Экологически безопасна: не содержит хлора, свинца и других опасных веществ
• Высокая степень защиты IP67 после монтажа - предотвращает попадание воды и пыли
• Стабильно работает в суровых условиях: Arctic-климат и повышенная влажность

Ограничения применения

• Не для кабелей с броней (стальной, алюминиевой) - не рассчитана на нагрузку от внешнего давления
• Не рекомендовано применение на кабелях с сечением менее 70 мм2 или более 120 мм2
• Требуется точное соблюдение технологии термоусадки - некорректный нагрев снижает герметичность
• Не предназначен для постоянного погружения в воду - хотя защищён от осадков, не является подводной муфтой
• Не использовать в местах с частыми ударными нагрузками или вибрацией без дополнительной механической защиты

Примеры использования

• Оконцовка кабеля ВВГнг-LS 3×95 перед подключением к автоматическому выключателю в щите на улице
• Подключение кабеля NYM 3×120 к трансформатору в цеху с высокой влажностью
• Ввод питания в деревянный дом через стену - муфта защищает место прохода от влаги и воспламенения
• Обвязка кабеля на опоре ЛЭП 0,4 кВ перед переходом на воздушную линию

Практические советы

• Перед монтажом проверьте, что сечение кабеля точно попадает в диапазон 70–120 мм2 - даже +-5 мм2 может вызвать плохую посадку
• Используйте только профессиональный термофен с регулировкой температуры - обычная бытовая фена недостаточно мощна
• При работе на улице в холодную погоду (ниже –20 C) согрейте муфту в помещении перед установкой - полимер становится хрупким
• После монтажа осмотрите все соединения: они должны быть равномерно усажены, без пузырей и вздутостей
• Храните муфту в сухом месте, избегая прямого солнечного света - длительное УФ-воздействие до монтажа может ослабить материалы
