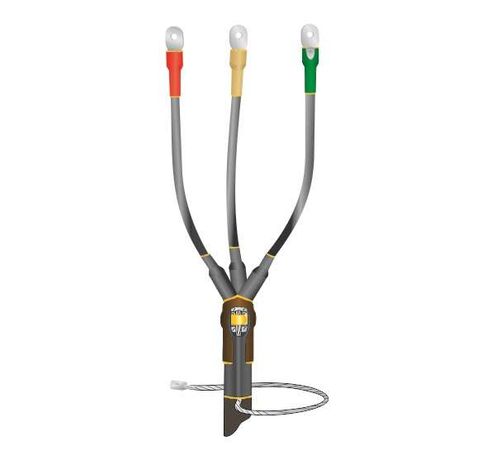

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)ТпбНнг-LS-3х(70-120) с болт. наконечн. Нева-Транс Комплект 22040079 Нева Транс

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпбНнг-LS-3х(70-120) с болтовыми наконечниками от производителя Нева-Транс Комплект предназначена для герметичного и безопасного оконцевания трёхжильных бронированных кабелей сечением 70–120 мм2 на напряжение до 1 кВ. Применяется как в помещениях, так и на открытых участках, обеспечивая надёжную изоляцию и механическую защиту конца кабеля.

Назначение и область применения

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпбНнг-LS-3х(70-120) с болтовыми наконечниками используется для завершения трёхжильных силовых кабелей с пластмассовой изоляцией и бронёй - внутренней или наружной. Подходит для работы в условиях повышенной влажности, перепадов температур и воздействия внешних факторов. Области применения: распределительные устройства, трансформаторные подстанции, промышленные объекты, энергообъекты, кабельные линии на открытом воздухе.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 70–120 мм2
• Количество жил: 3
• Тип изделия: термоусаживаемая концевая муфта
• Материал корпуса: полимерный состав
• Исполнение: нг-LS - не поддерживают горение, с пониженным дымо- и газовыделением
• Защитный покров: наличие брони
• Диапазон рабочих температур: от –50 C до +50 C
• Относительная влажность: до 98%
• Метод монтажа: термоусадка с применением теплового оборудования
• Комплектация: болтовые наконечники, элементы для заземления брони (пружина давления и терка)

Совместимость и монтаж

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпбНнг-LS-3х(70-120) с болтовыми наконечниками совместима с кабелями типа ВВБ, АВВБ, ВБШв, АВБШв и аналогичными с бронёй и пластмассовой изоляцией. Для монтажа требуется подготовить разделку кабеля по технологии - удалить внешнюю оболочку, броню и изоляцию жил до требуемых длин. После этого муфта одевается на кабель и равномерно нагревается горелкой или термофеном до полной усадки. Болтовые наконечники уже установлены и готовы к подключению шин или аппаратов. Для заземления брони предусмотрены специальные элементы: пружина создаёт постоянное контактное усилие, терка обеспечивает надёжное соединение с металлом брони.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Материалы не распространяют горение (нг) и снижают дымообразование (LS)
• Прошла независимые испытания на пожарную безопасность и соответствие госстандартам РФ
• Экологически безопасна - не содержит свинец, хлор и другие опасные вещества

Преимущества

• Высокая степень защиты IP67 - герметична против пыли и воды даже при временном погружении
• Стойкость к УФ-излучению и атмосферным осадкам - подходит для наружной установки без дополнительной защиты
• Автономное заземление брони - исключает необходимость дополнительных клемм и проводов
• Универсальный диапазон сечений - одна муфта обслуживает три стандарта сечений (70, 95, 120 мм2)
• Надёжность при экстремальных температурах - работает в холодных регионах и летней жаре

Ограничения применения

• Не применяется для кабелей без брони - требует наличия металлической оплётки для заземления
• Не допускается использование при температурах ниже –50 C или выше +50 C
• Требуется соблюдение технологии термоусадки - некорректный прогрев может привести к деформации или плохой герметизации
• Не предназначен для многожильных кабелей с числом жил более трёх
• Не рекомендовано использовать в местах с постоянным контактом с маслом, растворителями или агрессивными химикатами

Примеры использования

• Завершение кабеля ВВБ 3×95 перед подключением к распределительному щиту в цеху
• Оконцевание бронированного кабеля АВВБ 3×120 на столбе ЛЭП в северных районах
• Подключение кабеля от трансформатора к автоматическому выключателю в подземном кабельном колодце
• Обустройство выхода кабеля из бетонной плиты в промышленном здании с высокой влажностью

Практические советы

• Перед монтажом проверьте, что сечение кабеля попадает в диапазон 70–120 мм2 - меньшие или большие значения не подходят
• Используйте только термофен или газовую горелку с регулируемой температурой - слишком высокая температура повредит материал
• При работе на открытом воздухе защищайте место монтажа от ветра и осадков во время нагрева
• Убедитесь, что броня кабеля плотно прилегает к пружине заземления - слабый контакт увеличивает риск потери заземления
• Проверьте целостность термоусаживаемых трубок после остывания - они должны быть полностью собраны без пузырей и складок
• Храните муфту в сухом месте при температуре от –10 C до +30 C - длительное воздействие холода может сделать полимер хрупким
