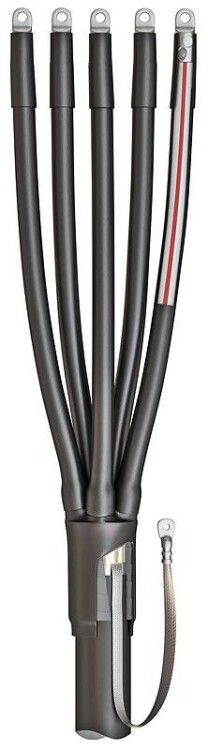

Муфта кабельная концевая 1кВ 5ПКТп(б)-1-25/50 КВТ 60336

Муфта кабельная концевая 5ПКТп(б)-1-25/50 без болтовых наконечников от КВТ предназначена для надежного оконцевания пятижильных силовых кабелей с изоляцией из ПВХ, СПЭ или ЭПР на напряжение до 1 кВ. Подходит для внутреннего и наружного монтажа, работает в широком диапазоне температур. Конструкция выполнена из негорючего термопластика, обеспечивает герметичность за счет термоусадки и термоплавкого клея.

Назначение и область применения

Муфта кабельная концевая 5ПКТп(б)-1-25/50 применяется для завершения пятижильных кабелей, когда требуется изолировать и защитить конец кабеля от внешних воздействий. Устройство подходит для:

• Кабелей с пластмассовой изоляцией (ПВХ, СПЭ) и этиленпропиленовой (ЭПР);
• Кабелей с металлической броней (например, АВБбШв, ПвБбШв) или без неё;
• Любых условий эксплуатации - внутри помещений и на открытом воздухе;
• Систем с напряжением до 1 кВ переменного тока.

Подходит для промышленных объектов, энергообъектов, ЖКХ, транспорта и других мест, где требуются долговечные и безопасные соединения.

Технические характеристики

• Количество жил: 5
• Номинальное поперечное сечение кабеля: 25–50 мм2
• Номинальное напряжение: 1 кВ
• Тип монтажа: термоусадка (не требует сварки или механического крепления)
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Цвет: черный
• Диапазон рабочих температур: от –50 C до +50 C
• Стандарт: ТУ 3599-006-97284872-2006
• Галогены: отсутствуют (HF = Halogen Free)
• Комплектация: без болтовых наконечников - можно использовать собственные наконечники под опрессовку или болтовые

Совместимость и монтаж

Муфта 5ПКТп(б)-1-25/50 совместима с большинством распространённых типов кабелей:

• (А)ВБбШв, (А)ПвБбШв, (А)ПвБбШп
• (А)ВБВ, (А)ВВБ, (А)ВВБГ
• (А)ПвКШв, (А)ПвКШп
• (А)ВВГ, (А)ПвВГ
• NYM, NYY
• РПГ, РВГ, АРВГ, РРГ, АРРГ
• РБВ, АРБВ, РБР, АРБР, РБП

Процедура монтажа:

1. Зачистите конец кабеля согласно рекомендациям производителя.
2. Наденьте термоусаживаемые элементы муфты на кабель в правильном порядке - начиная с основной трубки, затем перчаток и концевых манжет.
3. Равномерно прогрейте все компоненты пропановой горелкой ПГ (КВТ) до равномерной усадки.
4. Термоплавкий клей внутри компонентов расплавится и заполнит микрозазоры - создаёт герметичную изоляцию.

Внимание! Для кабелей с броней обязательно использование системы заземления. В базовой комплектации есть роликовая пружина, но для прочного контакта с броней потребуется доп.комплект КМПБ.

Безопасность и стандарты

• Соответствует требованиям ГОСТ 34839-2022.
• Не содержит галогенов - при возгорании не выделяет едких паров (HF).
• Материалы устойчивы к УФ-излучению и осадкам - подходят для открытого монтажа.
• Негорючесть материала снижает риск распространения пламени.
• Выполнено по техническим условиям ТУ 3599-006-97284872-2006.

Преимущества

• Универсальность - один комплект подходит для кабелей с броней и без неё.
• Автоматическая герметизация благодаря термоплавкому клею - исключает попадание влаги и пыли.
• Отсутствие необходимости в болтовых наконечниках в комплекте даёт свободу выбора типа контактных элементов.
• Работает при экстремально низких температурах - до –50 C.
• Простота монтажа - достаточно одной горелки и минимального набора инструментов.
• Долговечность - материалы рассчитаны на десятки лет службы даже в агрессивной среде.

Ограничения применения

• Не предназначен для работы выше 1 кВ - применение на более высоких напряжениях недопустимо.
• Не заменяет полноценную ответвительную муфту - только для оконцевания одного конца кабеля.
• Требует точного контроля температуры при нагреве - переусадка повредит материал, недогрев - не обеспечит герметичность.
• Для кабелей с броней обязательна установка дополнительного комплекта заземления КМПБ - без него невозможно гарантировать надёжное заземление.
• Не следует использовать в условиях постоянного погружения в воду - хотя IP-защита достаточна для улицы, она не является полностью водоупорной для длительного подводного режима.

Примеры использования

• Оконцовка входного кабеля питания в распределительном щите на фасаде здания.
• Защита конца кабеля АВБбШв 3×35+2×16, подведённого к насосной станции.
• Монтаж на конце кабеля NYM, выходящего из шахты лифта в машинное отделение.
• Завершение трёхфазного кабеля с нулевой и заземляющей жилой перед подключением к автоматическому выключателю.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (25–50 мм2) - не используйте для меньших или больших жил.
• Выбирайте наконечники под опрессовку - они обеспечивают лучший контакт, чем болтовые, особенно при частых вибрациях.
• Для кабелей с броней всегда используйте комплект КМПБ - он гарантирует надёжный контакт между броней и заземляющим проводником.
• Используйте только сертифицированную горелку ПГ (КВТ): другие устройства могут перегреть или неравномерно нагреть муфту.
• Проверяйте целостность всех компонентов до начала работ - трещины или деформации в термоусадочных деталях делают изделие непригодным.
• Храните муфту в сухом месте, избегая прямого солнечного света - хоть материал устойчив к УФ, длительное воздействие может изменить эластичность.
