Наконечники болтовые для кабелей с изоляцией из сшитого полиэтилена 2НБП-35/50 - 67043 КВТ

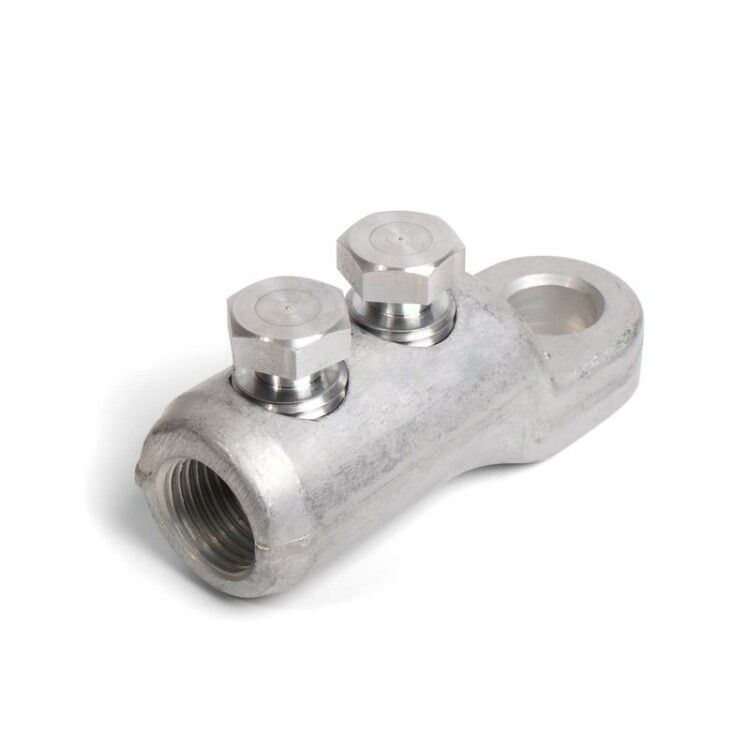

Наконечник болтовой 2НБП-35/50 от бренда КВТ предназначен для надёжного соединения алюминиевых кабельных жил сечением 0,5–35 мм2 с оборудованием через два болта. Этот тип наконечника применяется в высоковольтных системах до 20 кВ, особенно там, где важна устойчивость контакта и контроль затяжки - например, при установке термоусаживаемых муфт или в аварийных сервисах.

Назначение и область применения

Наконечник болтовой 2НБП-35/50 используется для оконцевания алюминиевых проводников с изоляцией из эластичного каучука (ЭПР) или сшитого полиэтилена. Подходит для работы в сетях до 20 кВ. Применяется в силовых соединениях: трансформаторах, распределительных устройствах, кабельных муфтах, ячейках КРУ. Особенно эффективен в условиях, требующих точного контроля усилия затяжки - например, при ремонте или обслуживании энергообъектов.

Технические характеристики

• Тип: болтовой наконечник с двумя крепёжными винтами
• Номинальное сечение кабеля: 0,5 – 35 мм2
• Диаметр отверстия под жилу: 10,5 мм
• Материал корпуса: специальный алюминиевый сплав
• Покрытие: без защитного слоя (не гальванизирован, не лужён)
• Форма жилы: совместим с однопроволочными и многопроволочными алюминиевыми жилами
• Способ фиксации: затяжка двух болтов со срывной головкой
• Маркировка: на лопатке указан диапазон сечений и логотип КВТ

Совместимость и монтаж

Наконечник болтовой 2НБП-35/50 монтируется на алюминиевые жилы с помощью двух болтов. Для правильной установки требуется использовать специализированный инструмент - набор НМБ-6 от КВТ. Он обеспечивает нужный момент затяжки, после которого головки болтов срываются автоматически, что гарантирует одинаковое качество соединения вне зависимости от оператора. Болты имеют несколько срывных шеек - они ломаются точно в уровне или ниже поверхности корпуса, предотвращая выступание металла и повреждение изоляции. Отличительная особенность: лопатка смещена относительно центра и находится на ступень ниже корпуса - это снижает риск перегрева и улучшает тепловой режим в зоне контакта.

Особенности конструкции

Цилиндрическая часть наконечника имеет рифлёную внутреннюю поверхность - она увеличивает площадь контакта и механическую прочность соединения. Центральное симметричное отверстие под жилу обеспечивает равномерное распределение электрического поля, что важно для работы на высоком напряжении. Корпус выполнен из алюминиевого сплава, который сочетает хорошую проводимость, лёгкий вес и достаточную жёсткость. Отсутствие покрытия делает наконечник подходящим для сред, где не требуется антикоррозийная защита, либо когда последующая герметизация выполняется другими средствами (например, термоусаживаемыми трубками).

Преимущества

• Мультиразмерность - один наконечник заменяет несколько моделей, покрывая широкий диапазон сечений
• Автоматический контроль момента затяжки за счёт срыва головок болтов - исключает недотяг и перетяг
• Стабильное электрическое сопротивление благодаря рифлёной поверхности и равномерному давлению
• Смещенная лопатка снижает риск нагрева и улучшает теплоотвод
• Чёткая маркировка позволяет быстро выбрать нужный размер на месте работ

Ограничения применения

• Не предназначается для медных жил - материал корпуса и профиль рассчитаны на алюминий
• Без покрытия - не рекомендуется для агрессивных сред (высокая влажность, химические пары, солевой туман) без дополнительной защиты
• Требуется обязательное использование инструмента НМБ-6; ручная затяжка гаечными ключами недопустима - есть риск повреждения или плохого контакта
• Не подходит для частых демонтажей - срывные болты не восстанавливаются после срабатывания

Примеры использования

• Подключение кабелей к выводам трансформаторов в КТП
• Завершение жил перед установкой термоусаживаемых муфт 10–20 кВ
• Соединение алюминиевых шин в распределительных щитах
• Аварийный ремонт кабельных линий на подстанциях
• Обслуживание оборудования в промышленных цехах с высокими требованиями к надёжности контакта

Практические советы

• Перед монтажом удалите оксидную плёнку с жилы - используйте специальную щётку или абразивную ленту
• Убедитесь, что диаметр жилы соответствует отверстию 10,5 мм - слишком толстая жила не войдёт, слишком тонкая - будет люфт
• Используйте только инструмент НМБ-6 от КВТ - другие ключи не обеспечивают нужный момент срыва
• Проверьте маркировку на лопатке перед установкой - она указывает допустимый диапазон сечений
• Если работа в условиях повышенной влажности - после монтажа обязательно примените термоусаживаемую трубку или герметик
• Не используйте этот наконечник для многожильных медных кабелей - он несовместим по материалу и форме
