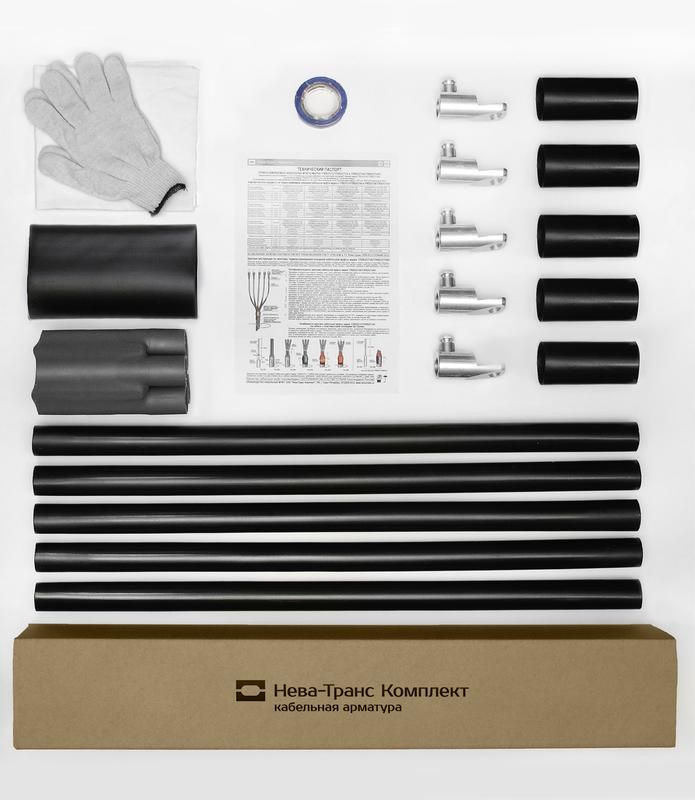

Муфта кабельная концевая наружн. установки 1кВ ПКНТпН 5х(16-25мм) с наконечн. Нева-Транс Комплект 22020111 Нева Транс

Муфта кабельная концевая наружной установки 1 кВ ПКНТпН 5х(16-25 мм) с наконечниками от производителя Нева-Транс Комплект (арт. 22020111) предназначена для герметичного и надёжного оконцевания пятижильных кабелей с пластмассовой изоляцией без брони на напряжение до 1 кВ. Подходит для открытой установки в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Муфта ПКНТпН используется для завершения силового кабеля на открытом воздухе - там, где требуется вывод проводника из кабеля в точку подключения (например, к автомату, рубильнику, распределительному щиту или оборудованию). Применяется в сетях до 1 кВ с кабелями сечением 16–25 мм2. Подходит для энергообъектов, ЛЭП, насосных станций, промышленных площадок и других мест с внешней эксплуатацией.

Технические характеристики

• Напряжение: до 1 кВ постоянного или переменного тока
• Количество жил: 5
• Сечение кабеля: 16–25 мм2
• Тип изоляции кабеля: пластмассовая (без брони)
• Температурный режим эксплуатации: от –50 C до +50 C
• Относительная влажность: до 98%
• Защита корпуса: IP67 (полностью защищена от пыли и временного погружения в воду)
• Метод монтажа: термоусаживание
• Тип наконечников: болтовые, готовые к подключению
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта совместима только с пятижильными кабелями с пластмассовой изоляцией и без металлической брони. Диаметр кабеля должен соответствовать указанному сечению - 16–25 мм2. Для монтажа используются горелка или высокотемпературный фен (температура нагрева - около 200–250 C). Перед установкой необходимо выполнить правильную разделку кабеля: удалить внешнюю оболочку, экран и изоляцию жил согласно чертежу в комплекте. Жильные изоляторы внутри муфты обеспечивают равномерное распределение поля и предотвращают пробой между жилами. После усадки все элементы плотно прилегают друг к другу, образуя единый герметичный блок.

Безопасность и стандарты

Муфта прошла независимые испытания и имеет сертификат соответствия Госстандарта России. Соответствует требованиям ГОСТ 13781.0-86 и спецификациям ТУ Нева-Транс. Конструкция обеспечивает электроизоляционную прочность, устойчивость к механическим нагрузкам и долговременную работу в агрессивной среде. Экологически безопасна - не содержит свинца и галогенов.

Преимущества

• Высокая степень защиты IP67 - работает даже при прямом контакте с водой
• Устойчивость к УФ-излучению и атмосферным осадкам - не трескается и не выгорает на солнце
• Готовые болтовые наконечники исключают необходимость дополнительной опрессовки
• Жильные изоляторы увеличивают длину пути утечки тока - снижают риск пробоя
• Термоусадка обеспечивает плотное прилегание ко всем поверхностям кабеля - минимизирует попадание влаги
• Не требует сложных инструментов - достаточно фена или газовой горелки

Ограничения применения

• Не применяется для кабелей с броней (стальной, алюминиевой) - требуются другие типы муфт
• Не предназначен для кабелей сечением менее 16 мм2 или более 25 мм2 - возможен недостаточный контакт или перегрузка
• Запрещён монтаж при температуре ниже –50 C - материал становится хрупким
• Не рекомендуется использовать в помещениях с постоянным воздействием масел, растворителей или агрессивных химикатов - может повредиться полимерная оболочка

Примеры использования

• Подключение кабеля от воздушной линии к распределительному щиту на столбе
• Оконцевание кабеля питания насосной станции на открытом участке
• Ввод силового кабеля в ящик управления на производстве
• Замена старой муфты после аварийного отказа на линии 0,4 кВ

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте штангенциркуль для замера диаметра изоляции
• Обязательно соблюдайте порядок сборки: сначала одеваются жильные изоляторы, затем центральная трубка, потом термоусадочные рукава
• Нагревайте муфту равномерно, начиная с центра и двигаясь к краям - так избежите образования пузырей и неплотного прилегания
• После усадки проверьте герметичность: если есть видимые зазоры или деформация - замените муфту
• Храните муфту в сухом месте при температуре от –20 C до +40 C - не допускайте длительного воздействия прямых солнечных лучей до монтажа
