Кабель ВБШв 5х50
Товарные предложения:
| Кабель ВБШвнг(А)-LS 5х50 МК (N PE) 0.66кВ (м) ЭЛЕКТРОКАБЕЛЬ НН 00-00006177 | 26.12.2024 | 108 м. | 3 250,58 ₽ | м. | от 1 дня |
| Кабель ВБШвнг(А)-LS 5х50 МК (N PE) 0.66кВ (м) ЭЛЕКТРОКАБЕЛЬ НН 00-00006177 | 26.12.2024 | 1110 м. | 3 250,58 ₽ | м. | от 1 дня |
| ВБШвнг(А)-LS 5x50 мс-1 | 26.12.2024 | 222 м. | 3 323,51 ₽ | м. | от 1 дня |
| Кабель медный силовой бронированный ВБШвнг(А)-LS 5х50-1 (мн) ГОСТ | 26.12.2024 | 232 м. | 3 354,42 ₽ | м. | от 3 дней |
Условия поставки кабеля ВБШв 5х50
Кабель ВБШв 5х50 соответствует всем требованиям ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.
Купить силовой бронированный медный кабель ВБШв 5*50 могут юридические и физические лица по безналичному и наличному расчету, отгрузка производится в течение одного - двух дней с даты поступтения оплаты.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.
Цена кабеля ВБШв 5х50 зависит от текущей стоимости меди на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле меди используемой в нем.
Размер скидки на ВБШв 5*50 зависит от общего объема закупки, окончательную стоимость можно узнать в корзине сайта разместив полный заказ включая сопутствующий товар.
Описание
Характеристики
Условные замены
Описание
ВБШВ 5х50 - кабель силовой бронированный с 5 медными жилами, сечением 50 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката и броней из двух стальных оцинкованных лент.
Характеристики кабеля ВБШВ 5х50
Вид климатического исполнения кабеля ВБШВ УХЛ и Т, категории размещения первая и пятая по ГОСТ 15150-69.
Температуры эксплуатации от -50 до +50 градусов.
Относительная влажность воздуха при температуре до 35 градусов - до 98%.
Прокладка и монтаж кабеля ВБШВ 5х50 без предварительного подогрева производится при температуре не ниже -20 градусов.
Допустимый радиус изгиба кабелей при прокладке ВБШВ 5х50 не менее 336,6 миллиметров.
Допустимые усилия при тяжении кабеля бронированного ВБШВ 5х50 по трассе прокладки не должны превышать 12500 Ньютонов.
Масса кабеля бронированного ВБШВ 5х50 - 3,63 килограмм в метре.
Срок службы 30 лет с даты изготовления.
Наружный диаметр кабеля ВБШВ 5х50 - 37,4 миллиметров.
Расшифровка маркировки ВБШВ 5х50
В - Изоляция из поливинилхлоридного пластика.
Б -Броня из двух стальных оцинкованных лент.
Шв - Оболочка из поливинилхлоридного пластиката.
5 - количество медных токопроводящих жил.
50 - сечение медных жил в квадратных миллиметрах.
В маркировке могут присутствовать следующие обозначения:
(мс, мк или мж) - жила выполнена в многопроволочном исполнении по второму классу гибкости.
(ок или ож) - жила выполнена в однопроволочном исполнении по первому классу гибкости.
(1) - Номинальное напряжение 1000 Вольт.
(0,66) - Номинальное напряжение 660 Вольт.

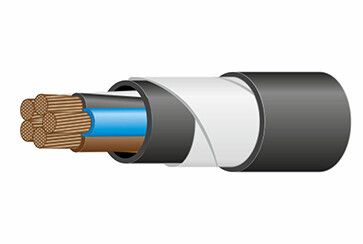

Конструкция кабеля ВБШВ 5х50
1) Жила - медная однопроволочная или многопроволочная, первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из поливинилхлоридного пластиката.
3) Внутренняя оболочка - из поливинилхлоридного пластиката.
4) Броня - из двух стальных оцинкованных лент.
5) Внешняя оболочка - из поливинилхлоридного пластиката.
Применение кабеля бронированного ВБШВ 5х50
Кабель силовой медный бронированный ВБШВ 5х50 предназначен для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 1000 Вольт частоты 50 Герц.
ВБШВ 5х50 предназначен для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях. При групповой прокладке обязательно применение средств огнезащиты.
Характеристики
Вес
3.134
ГОСТ
31996-2012
Марка
ВБШВ
Высота
0.033 м.
Ширина
0.033 м.
Код ОКП
353 771
Глубина
1 м.
Тип брони
Б
Код товара
ВБШв 5х50
Срок службы
30
Материал жилы
Медь
Наличие брони
да
Количество жил
5
Срок службы, лет
30
Конструкция жилы
ок, мк, мс
Цвет изоляции жил
Серый, Коричневый, Чёрный, Синий, Зелёный-желтый
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Сечение жилы (мм/кв)
50
Наружный диаметр, мм
37.3
Максимальный вес (кг/м)
3.408
Номинальная частота, Гц
50
Класс жилы по ГОСТ 22483-2012
2
Толщина изоляции жил (мм)
1.4
Объём горючей массы (л/км)
626
Максимальный диаметр жилы
9.1
Наружный диаметр 0.66 кВ (мм)
37.1
Расчетная масса(вес), кг\км
3 361
Масса цветного металла (г/м)
2225
Расчетная масса 0.66 кВ (кг/км)
3376
Допустимый радиус изгиба (мм)
298.4
Тип исполнения по ГОСТ 31565-2012
Без обозначения
Толщина изоляции жил 0.66 Кв (мм)
1.3
Допустимые усилия при тяжении (Н)
7500
Минимальная температура монтажа
-15
Максимальный расчетный вес (кг/км)
3408
Максимальный наружный диаметр (мм)
37.3
Сопротивление изоляции жил (МОм\км)
7
Предельная температура нагрева жил
160
Допустимый ток односекундного КЗ, кА
5.23
Максимальная длина в бухте(смотке), м
14
Диапазон температур эксплуатации (°С)
от -50 до +50
Допустимая температура нагрева жил, С
70
Максимальная температура нагрева жил
90 °C при перегрузке, 160 °C при токе КЗ
Сопротивление изоляции при 20°С, Мом\км
4.8
Класс пожарной опасности по ГОСТ 31565-2012
О1.8.2.5.4
Номинальное переменное напряжение (кВ)
1
Электрическое сопротивление жилы (ом/км)
0.38
Минимальная температура эксплуатации (°С)
-50
Максимальная температура эксплуатации (°С)
50
Допустимая температура в режиме перегрузки
90
Длительно допустимая токовая нагрузка, Ампер
155
Длительно допустимая температура нагрева жил
70
Минимальный радиус изгиба, наружных диаметров
7.5
Температура нагрева жил по условию невозгорания
350
Максимальная мощность при прокладке в земле, 220V (кВт)
54.85
Максимальная мощность при прокладке в земле, 380V (кВт)
123.05
Длительно допустимая токовая нагрузка в земле, Ампер
173
Допустимая токовая нагрузка при прокладке в земле (А)
187
Максимальная мощность при прокладке в воздухе, 220V (кВт)
48.99
Максимальная мощность при прокладке в воздухе, 380V (кВт)
109.89
Допустимый ток односекундного короткого замыкания (кА)
5.23
Допустимая токовая нагрузка при прокладке на воздухе (А)
167
Условные замены (4)
| Кабель ВБШвнг(А)-LS 5х50 | 1679 м. | 3 250,58 ₽ | м. | от 1 дня |
| Кабель ВБШвнг(А) 5х50 | 1679 м. | 3 250,58 ₽ | м. | от 1 дня |
| Кабель ВБбШвнг-LS 5х50 | 1679 м. | 3 250,58 ₽ | м. | от 1 дня |
| Кабель ВБбШвнг 5х50 | 1679 м. | 3 250,58 ₽ | м. | от 1 дня |
