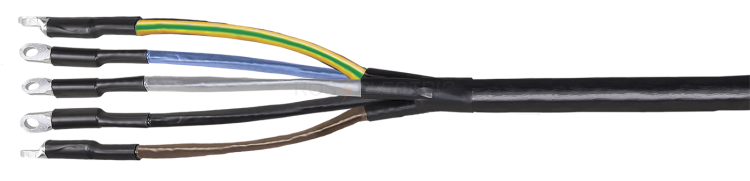

Комплект муфты концевой ПКВтп внутренней установки 5х150/240 с болтовыми наконечниками ПВХ/СПЭ изоляция 1кВ IEK UZM-XLK1-VN5-150240S

Муфта ПКВтп 5х150/240 с/н, болтовые наконечники, ПВХ/СПЭ изоляция 1кВ от IEK - это концевая термоусаживаемая муфта для надежного оконцовывания пятижильных силовых кабелей сечением 150–240 мм2 внутри помещений. Муфта ПКВтп обеспечивает герметичную изоляцию и механическую фиксацию с использованием болтовых наконечников, что делает её удобным решением для монтажа на кабелях типа ВВГ-1, АВВГ-1 и аналогах.

Назначение и область применения

Муфта ПКВтп 5х150/240 с/н, болтовые наконечники, ПВХ/СПЭ изоляция 1кВ предназначена для оконцовывания пятижильных силовых кабелей с изоляцией из ПВХ или СПЭ, без брони и экранирующего слоя. Применяется исключительно во внутренних помещениях - в распределительных щитах, кабельных камерах, трансформаторных подстанциях, на производствах и объектах ЖКХ. Подходит для подключения оборудования, требующего высокой мощности: электродвигателей, трансформаторов, панелей управления.

Технические характеристики

• Рабочее напряжение: 1 кВ (переменный и постоянный ток)
• Количество жил: 5
• Номинальное сечение жил: 150–240 мм2
• Тип изоляции: ПВХ / СПЭ
• Тип наконечников: болтовые (для соединения с шинами и зажимами)
• Материал корпуса: термоусаживаемый полимер
• Цвет: черный
• Способ монтажа: термоусадка (нагрев тепловым феном)
• Срок службы: 30 лет
• Стандарт: соответствие ГОСТ 13781.0

Совместимость и монтаж

Муфта ПКВтп 5х150/240 с/н совместима с кабелями: ВВГ-1, АВВГ-1, ВВГз-1, АВВГз-1, ПвВГ-1, АПвВГ-1 и их аналогами. Для монтажа требуется тепловой фен, обеспечивающий равномерный нагрев до усадки материала. Болтовые наконечники уже установлены - после усадки оболочки достаточно затянуть кабельные жилы в них гаечным ключом. Учитывайте посадочный диаметр: муфта рассчитана на кабели с внешним диаметром, соответствующим сечению 150–240 мм2. Перед монтажом обязательно зачистите жилы и удалите изоляционные остатки.

Безопасность и стандарты

Муфта ПКВтп 5х150/240 с/н, болтовые наконечники, ПВХ/СПЭ изоляция 1кВ соответствует требованиям ГОСТ 13781.0, что гарантирует электробезопасность, устойчивость к перегрузкам и долговременную герметичность. Материалы не поддерживают горение и не выделяют токсичных веществ при нормальной эксплуатации. Наконечники выполнены из медного сплава с антикоррозийным покрытием.

Преимущества

• Высокая степень защиты благодаря термоусадке - плотное прилегание к кабелю без воздушных зазоров
• Болтовые наконечники позволяют легко и надежно подключить кабель к шинам без сварки или опрессовки
• Долгий срок службы - 30 лет при соблюдении условий эксплуатации
• Удобство монтажа: комплектация готова к применению, не требует доп. элементов
• Устойчивость к температурным колебаниям и влаге в закрытых помещениях

Ограничения применения

• Не применяется на бронированных или экранированных кабелях
• Запрещено использование вне помещений - материал не предназначен для воздействия УФ-излучения, осадков и перепадов температур на улице
• Не подходит для кабелей с сечением менее 150 мм2 или более 240 мм2 - возможна потеря герметичности
• Требуется точный контроль температуры при усадке: перегрев повредит изоляцию, недостаточный нагрев - не обеспечит плотного прилегания

Примеры использования

• Подключение питающих кабелей к частотному преобразователю на заводе
• Оконцовка кабеля от трансформатора до распределительного щита в цеху
• Монтаж питания насосной группы в кабельном канале здания
• Замена старого окончания кабеля ВВГ-1 в ящике автоматики

Практические советы

• Перед монтажом проверьте, чтобы сечение кабеля попадало точно в диапазон 150–240 мм2 - даже небольшое отклонение снижает надежность
• Используйте только профессиональный тепловой фен с регулировкой температуры; не заменяйте газовой горелкой
• При работе с многожильными кабелями - равномерно распределите жилы внутри муфты перед нагревом
• После усадки проверьте герметичность: поверхность должна быть гладкой, без пузырей и трещин
• Артикул uzm-xlk1-vn5-150240s - сохраняйте его при заказе запасных муфт, так как цвет и конструкция могут отличаться у других серий IEK
