Кабель ВВГнг 5х150

ВВГнг 5х150 - кабель силовой медный с 5 медными токонесущими жилами сечением 150 квадратных миллиметров, в изоляции и оболочке из негорючего поливинилхлоридного пластиката.

ВВГнг 5х150 - является сокращенной маркировкой кабеля силового медного с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, полная маркировка: ВВГнг(А) 5*150 .
Кабель ВВГнг(А) 5х150 соответствует требованиям ГОСТ Р 53769-2010 и ГОСТ Р 53315-2009.
Кабель силовой ВВГнг(А) 5х150 является аналогом (заменой) импортных кабелей: NYY-J 5*150 , NYY-O 5х150 , CYKY 5х150 , NYM 5*150 .

Технические характеристики кабеля ВВГнг 5х150

Вид климатического исполнения кабелей - УХЛ, категории размещения 1 и 5 по ГОСТ 15150-69.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля ВВГнг 5х150 без предварительного подогрева производится при температуре не ниже -15 градусов.
Минимально допустимый радиус изгиба кабеля ВВГнг(А) 5*150 составляет 441 миллиметров.
Растягивающее усилие при прокладке кабелей ВВГнг 5х150 не должно превышать 37500 Ньютонов.
Кабели ВВГнг(А) не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать +70 градусов.
Температура жил при токах короткого замыкания не должна превышать +150 градусов.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Расчетная масса кабеля ВВГнг 5х150 составляет 8,08 килограмм в метре.
Наружный диаметр кабеля ВВГнг 5х150 - 49 миллиметров.
Код ОКП: 35 3371.
Класс пожарной опасности кабеля ВВГнг(А) 5*150 по ГОСТ Р 53315-2009: П1б.8.2.5.4.
Срок службы кабеля ВВГнг 5х150 не менее 30 лет с даты изготовления.

Токовые нагрузки кабеля ВВГнг 5х150

Допустимый ток при прокладке ВВГнг 5*150 на воздухе - 346 Ампер.
Допустимый ток при прокладке в земле - 358 Ампер.
Допустимый ток односекундного короткого замыкания - 16300 Ампер.
Активное сопротивление жилы - 0,123 Ом на километр.

Расшифровка маркировки ВВГнг(А) 5х150

В - Изоляция из поливинилхлоридного пластиката.
В - Оболочка из поливинилхлоридного пластиката.
Г - Не имеет брони.
нг - ПВХ пластикат пониженной пожарной опасности.
(А) - Индекс пожарной опасности, означает что кабель не распространяет горение при групповой прокладке (прокладке в пучках).
5 - Количество токонесущих жил.
150 - Сечение жил в мм2.
Также в маркировке встречаются следующие обозначения:
(ок) или (ож) - Жила выполнена в однопроволочном (монолитном) исполнении.
(мк) или (мж) - Жила выполнена в многопроволочном исполнении.
(0,66) - Кабель рассчитан на напряжение до 660 Вольт.
(1,0) - Кабель рассчитан на напряжение до 1000 Вольт.

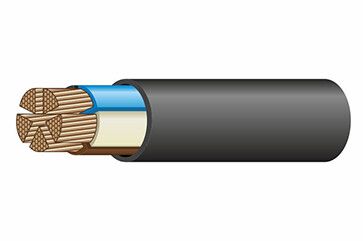

Конструкция кабеля ВВГнг 5х150

1. Токопроводящая жила – медная однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483-77.
2. Изоляция – из ПВХ пластиката пониженной горючести.
3. Заполнение - из ПВХ пластиката пониженной пожарной опасности или мелонаполненной резины.
4. Оболочка - из негорючего ПВХ пластиката.

Применение кабеля ВВГнг 5х150

Кабель силовой медный негорючий ВВГнг 5*150 предназначен для передачи и распределения электричества в неподвижных электротехнических установках с напряжением до 1000 Вольт номинальной частотой 50 Герц, с токовой нагрузкой до 358 Ампер.
Кабелем ВВГнг 5х150 прокладывают линии без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках.
Кабель ВВГнг 5*150 применяют для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год. Кабели ВВГнг(А) разрешено прокладывать пучками, в открытых кабельных сооружениях (кабельных эстакадах, галереях), для прокладки в помещениях ВВГнг(А) не проходит современные требования пожарной безопасности.
