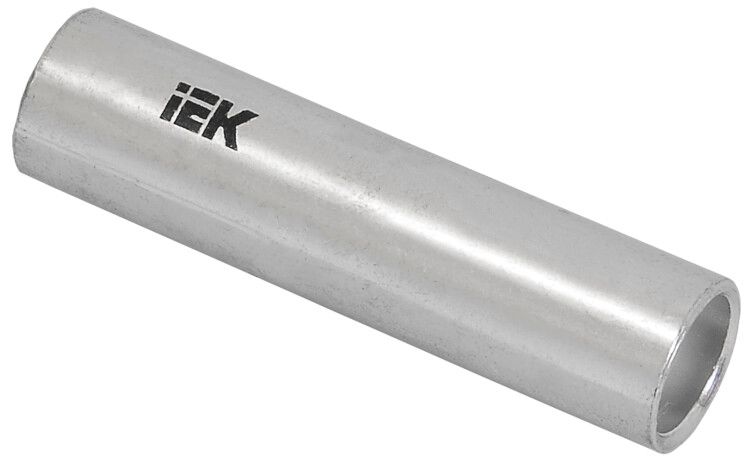

Гильза соединительная ГМЛ-150 луженая медн. IEK UGTY10-150-18

Гильза ГМЛ-150 медная луженая соединительная от IEK - это стыковой соединитель из лужёной меди для надёжного соединения проводников сечением 150 кв.мм на напряжение до 10 кВ. Применяется в силовых цепях, распределительных устройствах и на подстанциях.

Назначение и область применения

Гильза ГМЛ-150 медная луженая соединительная используется для создания прочного электрического контакта между двумя одножильными или многожильными проводниками одного или разных металлов. Подходит для соединений типа медь–медь, медь–алюминий, алюминий–алюминий. Обеспечивает герметичное и долговечное соединение в условиях повышенной влажности, перепадов температур и механических нагрузок. Часто применяется в кабельных сетях высокого напряжения: трансформаторных подстанциях, распределительных пунктах, кабельных ответвлениях и на воздушных линиях.

Технические характеристики

• Материал: медь, лужёная поверхность - снижает окисление и улучшает контакт
• Поперечное сечение: 150 кв.мм - рассчитана на токи до 10 кВ
• Наружный диаметр: 21 мм
• Внутренний диаметр: 16,7 мм - соответствует стандартным жилам нужного сечения
• Форма: длинная - обеспечивает равномерное распределение давления при опрессовке
• Способ монтажа: опрессовка специальными клещами
• Подходит для многожильных проводников: да
• Цвет: серый - визуально отличается от других типов гильз
• Срок службы: 5 лет - при соблюдении условий монтажа и эксплуатации
• Исполнение: стандартное - без дополнительной изоляции

Совместимость и монтаж

Гильза ГМЛ-150 медная луженая соединительная совместима с любыми проводниками сечением 150 кв.мм, будь то медные или алюминиевые. Для монтажа требуется hydraulic press или ручные опрессовочные клещи с матрицей, подходящей под диаметр 21 мм. Перед опрессовкой необходимо зачистить жилы на длину, равную половине длины гильзы, и вставить их с двух сторон до упора. После опрессовки проверьте качество соединения - отсутствие трещин, равномерная деформация, плотное прилегание. Не используйте гильзу без предварительной подготовки жил - риск повышения переходного сопротивления.

Преимущества

• Лужёное покрытие защищает медь от окисления, особенно важно при работе с алюминием
• Длинная форма гарантирует равномерное распределение усилия при опрессовке - меньше риска перегрева и плохого контакта
• Высокая проводимость меди обеспечивает минимальные потери энергии
• Совместимость с алюминиевыми проводами позволяет использовать одну модель для смешанных систем
• Стандартные размеры обеспечивают совместимость с большинством доступных опрессовочных инструментов

Ограничения применения

• Не предназначен для работы при напряжении выше 10 кВ - превышение может вызвать пробой
• Не имеет внутренней изоляции - требует обязательной защиты после монтажа (термоусадочная трубка, изолирующие колпачки)
• Не рекомендуется для частых изгибов или подвижных соединений - предназначена для стационарной установки
• Срок службы 5 лет указан при нормальных условиях; в агрессивных средах (высокая влажность, химикаты) срок может сокращаться
• Не подходит для соединений сечением менее 150 кв.мм - возможна потеря механической прочности

Примеры использования

• Соединение кабеля ВВГнг-LS 3×150 в распределительном щите на подстанции
• Переход от медного кабеля к алюминиевой шине в КРУ
• Объединение двух участков кабельной линии 10 кВ при ремонте
• Запитка мощного двигателя через кабель 150 кв.мм в промышленном цехе

Практические советы

• Выбирайте опрессовочные клещи с матрицей, точно соответствующей внешнему диаметру 21 мм - некорректный инструмент приведёт к слабому соединению
• При соединении меди и алюминия обязательно используйте антиоксидантную пасту - она предотвратит электрохимическую коррозию
• Проверяйте глубину вставки жил - они должны доходить до центра гильзы, иначе контакт будет ненадёжным
• После опрессовки осмотрите место соединения: если есть зазоры, трещины или выступы - замените гильзу
• Гильза ГМЛ-150 медная луженая соединительная от IEK (артикул ugty10-150-18) - одна из немногих моделей, где лужение выполнено качественно и равномерно; избегайте аналогов без сертификации
