Гильза кабельная ГМЛ 150-19 - 41178 КВТ

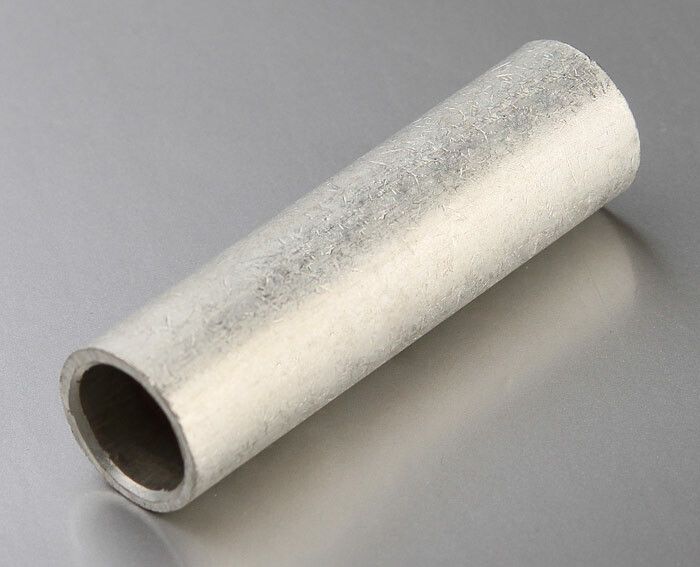

Гильза медная луженая ГМЛ 150-19 под опрессовку (упаковка 25 штук) от бренда КВТ предназначена для надёжного стыкового соединения медных кабелей и проводов сечением 150 мм2 методом опрессовки. Применяется в силовых сетях до 10 кВ, особенно там, где важна долговечность контакта и устойчивость к коррозии.

Назначение и область применения

Гильза медная луженая ГМЛ 150-19 используется исключительно для создания стыковых соединений между двумя одиночными или многожильными медными проводниками. Подходит для работы в распределительных устройствах, трансформаторных подстанциях, кабельных линиях и на объектах энергетической инфраструктуры. Напряжение до 10 кВ позволяет применять её в средневольтовых системах - например, при соединении кабелей типа ААШв, АСБ, ВВГнг-Ls.

Технические характеристики

• Материал: Электротехническая медь марки М2 - высокая проводимость и механическая прочность.
• Покрытие: Лужение оловом с добавкой висмута - повышает антикоррозийные свойства и снижает окисление при хранении и эксплуатации.
• Номинальное сечение: 150 мм2 - рассчитана на проводники этого же сечения.
• Внутренний диаметр: 19 мм - соответствует наружному диаметру медных жил сечением 150 мм2.
• Наружный диаметр: 25 мм - удобен для компактной установки в распределительных камерах и колодцах.
• Форма: Длинная цилиндрическая гильза со сквозным каналом - обеспечивает равномерное распределение давления при опрессовке.
• Напряжение: До 10 кВ - допущено для использования в средних напряжениях согласно нормативам.
• Стандарт: ГОСТ 23469.3-79 - гарантирует соответствие требованиям к размерам, материалам и качеству.
• Цвет: Серый - результат матового лужения, отличается от ярко-блестящего олова.
• Упаковка: 25 штук в одной упаковке - оптимально для крупных проектов и постоянного потребления.

Совместимость и монтаж

Гильза ГМЛ 150-19 совместима только с медными проводниками 5-го и 6-го классов гибкости - то есть с многожильными кабелями, имеющими большую плотность заплетённых проволочек. Для жил 2–3 классов гибкости (более жёсткие, цельномедные) требуется проверить соответствие по специальным таблицам производителя - использование без учёта этого может привести к плохому контакту или деформации гильзы.

Монтаж выполняется **только** методом опрессовки с использованием специальных матриц MW-образной формы. Эти матрицы обеспечивают равномерное сдавливание по всей длине гильзы, что предотвращает образование воздушных зазоров внутри соединения. Совместимы с гидравлическими прессами КВТ - другие модели требуют проверки адаптеров и усилия.

Не используйте клещевой или ручной пресс - они недостаточно мощны для сечения 150 мм2 и рискуют не полностью закрыть контакт.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 23469.3-79, который регламентирует размеры, материалы и качество сварных соединений. Лужение выполнено по технологии T2 - климатическая устойчивость к влаге и температурным перепадам. Соответствует требованиям безопасности для электроустановок напряжением до 10 кВ. Относится к категории изделий, предназначенных для профессионального монтажа в условиях производства и энергетики.

Преимущества

• Высокая электропроводность меди + лужение = минимальные потери и нагрев в месте соединения.
• Защитное покрытие с висмутом значительно замедляет процесс окисления даже во влажной среде.
• Стандартизованные размеры позволяют использовать одну и ту же матрицу для гильз и наконечников КВТ - единая система сборки.
• Длинная форма гильзы увеличивает площадь контакта, снижает вероятность перегрева при длительной нагрузке.
• Упаковка по 25 штук экономична для командной работы и минимизирует расходы на доставку и хранение.

Ограничения применения

• Не применяется для алюминиевых или сталеалюминиевых проводников - возможен электрохимический эффект и разрушение контакта.
• Запрещено использовать без прессования - просто вставлять провода нельзя.
• Не предназначена для открытого монтажа вне корпусов - хотя лужение защищает от коррозии, она не имеет IP-защиты и не выдерживает прямого воздействия осадков или песка.
• Не следует применять для частых перемещений или вибрационных участках - стыковое соединение не является гибким элементом.
• Не подходит для проводников меньшего сечения - попытки протянуть через более тонкий провод вызывают проскальзывание и слабый контакт.

Примеры использования

• Соединение двух кабелей ААШв 3×150 мм2 при ремонте трассы подземной линии.
• Объединение фазных жил в распределительном щите 10 кВ после прохода через переходную камеру.
• Замена поврежденного участка кабеля ВВГнг-Ls 150 мм2 в кабельном канале завода.
• Сборка ответвлений от основной магистрали в подстанции с помощью пары таких гильз и наконечников КВТ.

Практические советы

• Перед опрессовкой обязательно удалите изоляцию точно на длину гильзы - лишняя изоляция внутри снижает надёжность.
• Чистите поверхность жил перед вводом в гильзу - грязь и оксиды нарушают контакт.
• Выбирайте матрицу по точному номеру - для ГМЛ 150-19 нужна именно MW-матрица, указанная в руководстве КВТ.
• Проверьте глубину входа жил - должны доходить до метки или до упора внутри гильзы; не допускайте “пустот”.
• Храните гильзы в сухом помещении - хоть они лужёные, длительное воздействие влаги может вызвать помутнение покрытия.
• При работе в группе - всегда используйте один тип гильз и наконечников КВТ: смешивание с другими брендами может нарушить совместимость пресса.
