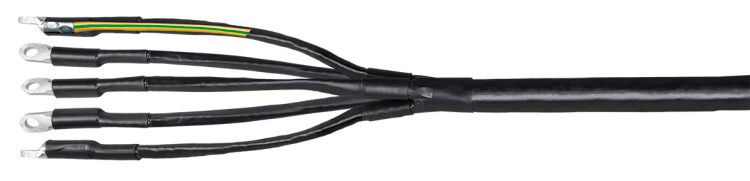

Комплект муфты концевой ПКВ(Н)тп наружной установки 5х70/120 с наконечниками ПВХ/СПЭ изоляция 1кВ IEK UZM-XLK1-NVN5-70120S

Муфта ПКВ(Н)тп 5х70/120 с наконечниками ПВХ/СПЭ изоляция 1кВ от IEK - это концевая термоусаживаемая муфта для герметичного оконцовывания пятижильных силовых кабелей сечением 70–120 мм2. Применяется для внешних и внутренних установок, обеспечивает надежную изоляцию и механическую фиксацию с использованием болтовых наконечников.

Назначение и область применения

Муфта ПКВ(Н)тп 5х70/120 с наконечниками ПВХ/СПЭ изоляция 1кВ используется для завершения питающих линий на напряжение до 1 кВ. Подходит для присоединения кабелей к оборудованию: распределительным щитам, трансформаторам, двигателям, светильникам, автоматическим выключателям. Предназначена для наружной и внутренней установки - работает в условиях перепадов температур, повышенной влажности и воздействия ультрафиолета.

Технические характеристики

• Работает при напряжении до 1 кВ (переменный и постоянный ток)
• Количество жил: 5
• Поддерживает сечение проводников: 70–120 мм2
• Тип изоляции кабеля: ПВХ / СПЭ
• Форма исполнения: термоусаживаемая
• Материал корпуса: термоусаживаемый полимер
• Цвет: черный
• Срок службы: 30 лет
• Наконечники: есть, болтовые, изготовлены из меди с гальваническим покрытием
• Защита IP67 - полностью защищена от пыли и временного погружения в воду

Совместимость и монтаж

Муфта ПКВ(Н)тп 5х70/120 совместима с кабелями без брони и экрана: АВВГ-1, ВВГ-1, АВВГз-1, ВВГз-1, АПвВГ-1, ПвВГ-1 и их аналогами. Монтаж выполняется методом термоусадки - нагревается строительным феном до равномерного сжатия вокруг кабеля. Наконечники уже установлены и требуют лишь затяжки болтов после подготовки жил. Для правильной работы необходимо соблюдать минимальную длину зачистки жил - она указана в руководстве производителя.

Безопасность и стандарты

Муфта ПКВ(Н)тп 5х70/120 соответствует требованиям ГОСТ 13781.0. Конструкция исключает риск пробоя изоляции даже при длительном воздействии нагрузки. Все материалы сертифицированы для работы в сетях до 1 кВ и проходят контроль на тепловую стойкость и электроизоляционную прочность.

Преимущества

• Высокая степень защиты IP67 - можно использовать вне помещений без дополнительных кожухов
• Уже оснащена готовыми болтовыми наконечниками - экономит время на сборке
• Термоусадка обеспечивает плотное прилегание без зазоров - снижает риск образования конденсата внутри
• Стандартный цвет - черный - маскирует следы старения и загрязнений
• Не требует специальных инструментов кроме фена и ключей для затяжки наконечников

Ограничения применения

• Не применяется для кабелей с металлической броней или экранированных жил - требуется другая модель
• Запрещено использование на кабелях с сечением менее 70 мм2 или более 120 мм2 - возможен разрыв изоляции или плохая герметизация
• Не предназначен для установки в местах постоянного контакта с открытым пламенем или высокими температурами выше +90C
• Не рекомендован для частого перемещения или вибрационных сред - допускается только стационарная установка

Примеры использования

• Подключение трехфазного двигателя через кабель АВВГ-1 5×120 к распределительному щиту на открытой площадке
• Оконцовка кабеля ВВГз-1 5×70 перед входом в цеховой шкаф управления
• Присоединение питания к насосной станции на улице с применением кабеля ПвВГ-1
• Замена повреждённого участка выхода кабеля из земли в точках ввода в объект

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля - используйте штангенциркуль для замера диаметра жил
• При работе с термоусадкой нагревайте равномерно, начиная со стороны основания муфты; избегайте перегрева - материал может оплавиться
• После усадки проверьте плотность прилегания всех элементов - особенно места перехода между жилами и наконечниками
• Затягивайте болтовые наконечники усилием 10–15 Нм - недостаточно или слишком сильно затянутые соединения снижают долговечность
• Храните муфту ПКВ(Н)тп 5х70/120 в сухом месте при температуре от –25C до +40C - не допускайте деформации материала
