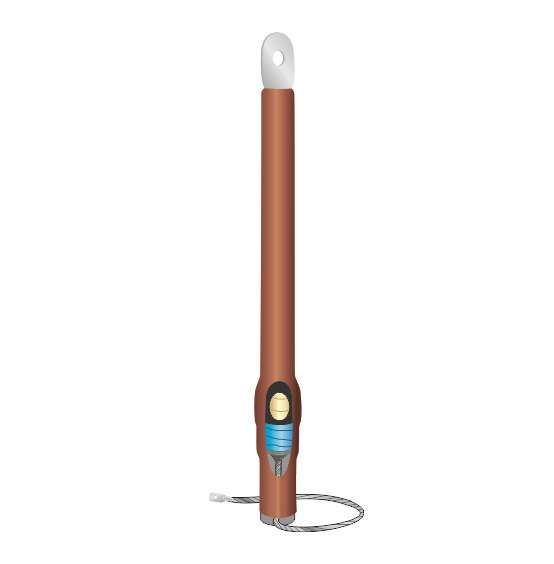

Муфта кабельная концевая внутр. установки 10кВ ПКВТО 1х(70-120мм) без наконечн. Нева-Транс Комплект 22020058 Нева Транс

Муфта кабельная концевая 10 кВ ПКВТО 1х(70-120 мм) без наконечника, 10КВТпН-3х(16-25) с болтовыми наконечниками - это термоусадочная концевая муфта от производителя Нева-Транс Комплект, предназначенная для оконцевания трехжильных кабелей с бумажной изоляцией внутреннего монтажа. Артикул 22020058 обеспечивает надежное соединение и защиту кабельных концов на напряжение до 10 кВ.

Назначение и область применения

Муфта кабельная концевая 10 кВ ПКВТО 1х(70-120 мм) без наконечника, 10КВТпН-3х(16-25) с болтовыми наконечниками используется для оконцевания трехжильных силовых кабелей с бумажной изоляцией, работающих на напряжение до 10 кВ. Применяется исключительно во внутренних помещениях - в кабельных камерах, подстанциях, распределительных пунктах. Подходит для кабелей сечением 70, 95 и 120 мм2. Конструкция рассчитана на работу в условиях повышенной влажности и перепадов температур.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальное поперечное сечение кабеля: 70–120 мм2
• Количество жил: 3
• Тип монтажа: термоусадка (с использованием газовой горелки или фена)
• Исполнение: термоусадочное с наружным кожухом
• Наличие экрана: да (медный проволочный экран кабеля используется для заземления)
• Защитный покров: есть (толстостенная термоусадочная трубка с клеевым слоем)
• Материал: модифицированный полимер
• Диапазон рабочих температур: от –50 C до +50 C
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта кабельная концевая 10 кВ ПКВТО 1х(70-120 мм) без наконечника, 10КВТпН-3х(16-25) с болтовыми наконечниками совместима только с кабелями с бумажной изоляцией и сечением 70–120 мм2. Для монтажа требуется предварительная разделка кабеля: удаление внешней оболочки, брони и изоляции с последующей подготовкой жил. После этого устанавливаются все элементы муфты - регуляторы поля, термоусадочные трубки, корпус - и нагреваются равномерно до полной усадки. Болтовые наконечники уже установлены и готовы к подключению к шинам или оборудованию. Не допускается использование с кабелями с сшитым полиэтиленом - для них требуются другие типы муфт.

Безопасность и стандарты

Муфта кабельная концевая 10 кВ ПКВТО 1х(70-120 мм) без наконечника, 10КВТпН-3х(16-25) с болтовыми наконечниками прошла независимые испытания и имеет сертификат соответствия Госстандарта России. Соответствует требованиям ГОСТ 13781.0-86 и техническим условиям ТУ Нева-Транс 3599-012-31930690-2016. Полимерный материал не содержит токсичных веществ, не выделяет опасных паров при термоусадке. Экран кабеля используется для создания надежного заземления - это снижает риск поражения током и повышает безопасность обслуживания.

Преимущества

• Высокая герметичность благодаря клеевому слою на наружном кожухе - предотвращает попадание влаги и пыли
• Равномерное распределение электрического поля за счет специальных регуляторов - снижает риск пробоя изоляции
• Заземление выполняется прямо из медного экрана кабеля - не требует дополнительных проводов
• Термоусадка позволяет добиться плотного прилегания ко всем поверхностям - минимизирует воздушные полости
• Экологически безопасный материал - не выделяет вредных веществ при работе и монтаже

Ограничения применения

• Не применяется для кабелей с сшитым полиэтиленом - только для бумажной изоляции
• Подходит только для внутренней установки - не предназначена для наружного монтажа или подземной прокладки
• Требуется точное соблюдение технологии термоусадки - некорректный прогрев приведёт к деформации или потере герметичности
• Не рекомендуется использовать при температурах ниже –50 C или выше +50 C
• Не совместима с кабелями меньшим сечением (менее 70 мм2) или большим (более 120 мм2)

Примеры использования

Муфта кабельная концевая 10 кВ ПКВТО 1х(70-120 мм) без наконечника, 10КВТпН-3х(16-25) с болтовыми наконечниками применяется в энергетических объектах: на подстанциях 6–10 кВ, в цеховых распределительных устройствах, в кабельных колодцах промышленных предприятий. Часто встречается при замене старых кабельных линий с бумажной изоляцией, где необходимо сохранить существующую систему заземления через экран. Также используется при подключении кабелей к трансформаторам, выключателям и другому высоковольтному оборудованию внутри закрытых помещений.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте только 70, 95 или 120 мм2
• При термоусадке нагревайте равномерно, начиная с центра и двигаясь к краям - избегайте перегрева одного участка
• Убедитесь, что поверхность кабеля полностью очищена от грязи и влаги перед установкой муфты
• Не используйте открытый пламя - примените фен или горелку с контролируемым теплом
• Проверьте целостность клеевого слоя после усадки - он должен образовать сплошной герметичный слой без пузырей
• Храните муфту в сухом месте при температуре от –10 C до +30 C - не допускайте длительного воздействия прямого солнечного света
