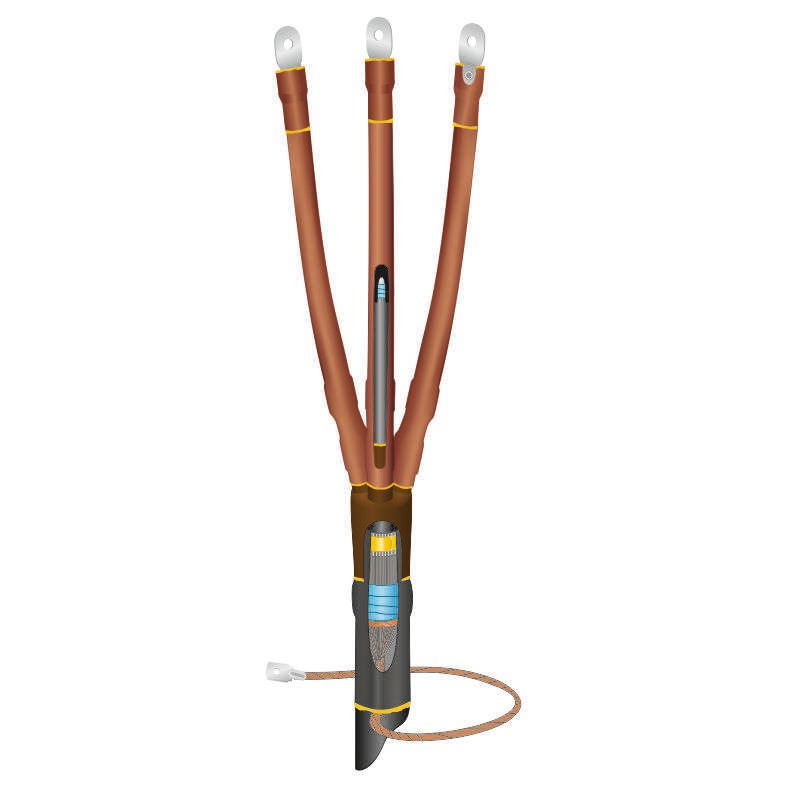

Муфта кабельная концевая внутр. установки 10кВ 10ПКВТпб-3х(150-240)/800мм без наконечн. Нева-Транс Комплект 22060006 Нева Транс

Муфта кабельная концевая 10кВ 10ПКВТпб-3х(150-240)/800мм без наконечников от производителя Нева-Транс Комплект предназначена для герметичного оконцевания трёхжильных силовых кабелей с изоляцией из сшитого полиэтилена и бронёй, обеспечивая надёжную изоляцию и механическую защиту на напряжение до 10 кВ. Применяется во внутренних установках, где важна долговечность и устойчивость к перепадам температур.

Назначение и область применения

Муфта кабельная концевая 10ПКВТпб-3х(150-240)/800мм используется для завершения трёхжильных силовых кабелей сечением 150, 185 и 240 мм2, имеющих изоляцию из сшитого полиэтилена, медный экран (проволочный или ленточный) и броню - с ней или без неё. Предназначена исключительно для внутреннего монтажа в помещениях любой степени влажности: подстанциях, распределительных устройствах, трансформаторных будках, кабельных каналах и других закрытых объектах энергетической инфраструктуры.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальное поперечное сечение кабеля: 150–240 мм2
• Количество жил: 3
• Тип муфты: концевая термоусадочная
• Экран: наличие - да (медный проволочный или ленточный)
• Материал изоляции: сшитый полиэтилен (XLPE)
• Материал внешней оболочки: ПВХ (PVC)
• Защитный покров: совместима с кабелями с бронёй
• Диапазон рабочих температур: от –50 C до +50 C
• Способ монтажа: термоусадка (нагрев тепловым феном)

Совместимость и монтаж

Муфта 10ПКВТпб-3х(150-240)/800мм рассчитана на кабели с изоляцией из сшитого полиэтилена и сечением 150, 185 или 240 мм2. Подходит для кабелей с медной бронёй, а также без неё - главное, чтобы внешний диаметр кабеля не превышал 80 мм. Для монтажа требуется тепловой фен с регулируемой температурой. Перед установкой необходимо зачистить кабель согласно инструкции производителя, соблюсти порядок наложения слоёв (термоусадочные трубки, гофра, заземление экрана). Отсутствие наконечников требует самостоятельной установки контактных элементов - они не входят в комплект.

Безопасность и стандарты

Муфта 10ПКВТпб-3х(150-240)/800мм соответствует требованиям ГОСТ 13781.0-86 и техническим условиям ТУ Нева-Транс 3599-012-31930690-2016. Произведённая продукция прошла независимые испытания и имеет официальный сертификат соответствия Госстандарта России. Материалы не выделяют токсичных веществ при нагреве и не поддерживают горение - соответствуют нормам экологической безопасности.

Преимущества

• Высокая степень защиты IP67 после усадки - герметичность против пыли и влаги
• Стабильная работа при широком диапазоне температур - от –50 C до +50 C
• Срок службы более 30 лет при правильном монтаже
• Легкий и быстрый монтаж благодаря термоусадке - не требует клея или литой смолы
• ПВХ-оболочка устойчива к механическим повреждениям и химическим воздействиям в помещениях

Ограничения применения

• Не применяется для наружной установки - не предназначена для прямого воздействия солнца, осадков или перепадов температур вне помещений
• Не совместима с кабелями на напряжение выше 10 кВ
• Не подходит для кабелей с бумажной или резиновой изоляцией - только со сшитым полиэтиленом
• Требует точного соблюдения технологии термоусадки; некорректный нагрев приводит к деформации и потере герметичности
• Отсутствие наконечников - необходимо самостоятельно выбрать и установить подходящие контакты

Примеры использования

• Завершение кабеля ВВГнг-LS 3×185 перед входом в распределительный щит
• Оконцевание кабеля АВВГнг-LS 3×240 в подземной кабельной камере
• Подключение кабеля с бронёй к шинному блоку на подстанции 6–10 кВ
• Замена повреждённого конца кабеля в цехе с повышенной влажностью

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля - он должен попадать в допустимый диапазон (до 80 мм); если больше - используйте другую модель
• Обязательно выполните заземление медного экрана через специальную перемычку - это критично для безопасности
• Используйте только профессиональный тепловой фен с равномерным прогревом - нельзя применять открытый пламя или газовые горелки
• При работе в холодном помещении предварительно согрейте муфту до комнатной температуры - это улучшит качество усадки
• Выбирайте наконечники по току и типу клеммы - рекомендовано использовать медные, оцинкованные или лужёные, с запасом по площади сечения
