Муфта соединительная 3ПСТ - 10-35/50-Б с болт. наконечниками | 66291 КВТ

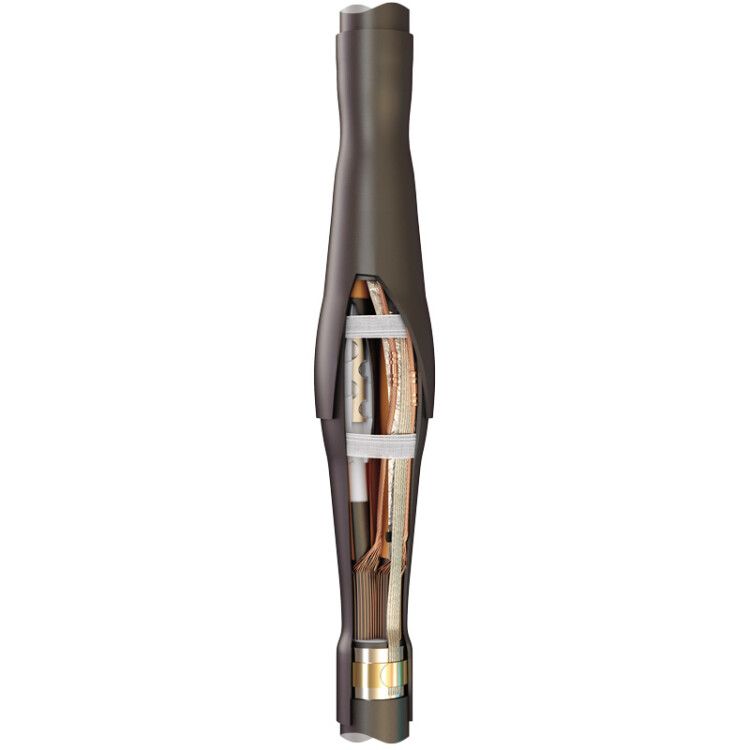

Муфта кабельная соединительная 3ПСТ-10-35/50-Б с болтовыми наконечниками от КВТ предназначена для надёжного соединения трёхжильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 6–10 кВ. Устройство сочетает термоусадочные элементы, болтовые соединители и систему выравнивания электрического поля, что делает его подходящим для ответственных участков сетей - особенно там, где важна долговечность и безопасность.

Назначение и область применения

Муфта 3ПСТ-10-35/50-Б используется для соединения кабелей с изоляцией из сшитого полиэтилена и концентрическим медным экраном. Подходит для кабелей типа АПвП, АПвВ, АПвБП, АПвБВ, АПвПу, АПвПг, АПвПуг, АПвП2г, АПвПу2г - как с броней из стальных лент, так и без неё. Применяется в энергообъектах, подземных кабельных линиях, распределительных пунктах, на промышленных объектах с высокими требованиями к надёжности.

Технические характеристики

• Количество жил: 3
• Номинальное сечение проводника: 35–50 мм2
• Номинальное напряжение: 6/10 кВ
• Тип исполнения: термоусаживаемая
• Тип наконечников: болтовые
• Экранирование: концентрическое
• Материал изоляции: сшитый полиэтилен
• Состав: без галогенов (HF=Halogen Free)
• Материал корпуса: негорючий термопластик
• Рабочая температура: от –50 C до +50 C
• Цвет: черный
• Нормативный документ: ТУ 3599-006-97284872-2006

Совместимость и монтаж

Муфта 3ПСТ-10-35/50-Б совместима с кабелями, указанными в описании. Монтаж выполняется методом термоусадки с применением пропановой горелки. Обязательно использование следующих инструментов:

• Пропановая горелка ПГ (КВТ)
• Набор для срыва головок болтовых наконечников НМБ-6 (КВТ)
• Инструменты для зачистки изоляции и полупроводящего экрана

Перед установкой важно точно соблюсти порядок сборки: сначала - подготовка кабеля, затем - установка термоусадочных элементов, далее - фиксация болтовых соединителей с герметизацией. Особое внимание уделяют заземлению: для кабелей с броней требуется доп. комплект КМПБ, для медного ленточного экрана - КМЛЭ.

Безопасность и стандарты

Муфта 3ПСТ-10-35/50-Б соответствует требованиям ГОСТ 34839-2022 и изготовлена по ТУ 3599-006-97284872-2006. Полимерные материалы не содержат галогенов - при возгорании не выделяют токсичных газов. Конструкция обеспечивает сохранение электроизоляционных свойств даже при перепадах температур и повышенной влажности. Нагрузка на соединение рассчитана на длительную работу в условиях высокого напряжения.

Преимущества

• Трубки выравнивания напряжённости обеспечивают равномерное распределение электрического поля вокруг среза полупроводящего экрана - снижают риск пробоя.
• Толстостенные манжеты из с высокой электрической прочностью полностью восстанавливают изоляцию жил.
• Экран кабеля восстанавливается с помощью алюминиевой ленты и перемычек из исходных экранов жил - повышает надёжность заземления.
• Термоплавкий клей внутри защитного кожуха создаёт полную герметичность после усадки - предотвращает попадание влаги.
• Болтовые соединители покрыты специальным герметиком, который заполняет микрозазоры и одновременно выравнивает электрическую напряжённость.
• Универсальный состав комплекта позволяет использовать как болтовые, так и опрессовочные гильзы - даёт гибкость при замене деталей.

Ограничения применения

• Не кабели с бумажной или ПВХ-изоляцией - только сшитый полиэтилен.
• Запрещено применение без обязательных комплектов заземления (КМПБ для брони, КМЛЭ для медного экрана).
• Не рекомендовано использование при температурах ниже –50 C или выше +50 C - возможна потеря эластичности материалов.
• Требуются точные условия монтажа: чистота поверхностей, правильная зачистка экрана, контроль нагрева - иначе есть риск дефектов изоляции.

Примеры использования

• Соединение кабелей АПвП2г между двумя секциями кабельной линии в городской сети 10 кВ.
• Ремонт поврежденного участка кабеля АПвБП на промышленном конвейере с частыми колебаниями температуры.
• Подключение питания к распределительному щиту в холодном регионе, где необходима работа при минусовых температурах.
• Обустройство перехода кабеля через стену здания с требованием к герметизации и противопожарной безопасности.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (35–50 мм2) - не используйте для меньших или больших значений.
• При работе с бронированной конструкцией обязательно закрепите плоский провод-перемычку и пружины давления - они гарантируют контакт с броней.
• Не экономьте на инструментах: некачественная горелка или неверный режим прогрева приведут к неравномерной усадке и потере герметичности.
• Проверяйте целостность всех компонентов перед сборкой - трещины, порезы или деформации термоусадочных элементов недопустимы.
• После завершения монтажа проведите визуальную проверку: все слои должны плотно прилегать, клей должен просвечивать по краям, никаких воздушных пузырей.
