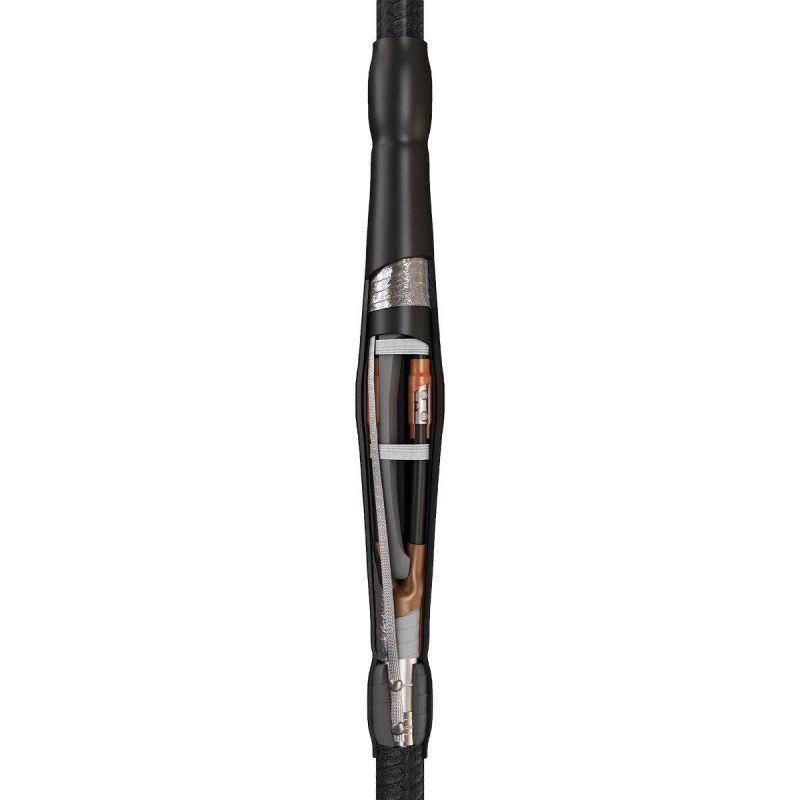

Муфта кабельная соединительная 10кВ 3СТп-10-25/50 (пайка) КВТ 88764

Муфта кабельная соединительная 3СТп-10-25/50 (пайка) от КВТ предназначена для надёжного соединения трёхжильных силовых кабелей с бумажной маслопропитанной изоляцией на напряжение до 10 кВ. Устройство сочетает термоусадочные элементы, пайку броневых лент и герметичную заполненную конструкцию - идеально подходит для ремонта и модернизации кабельных линий в условиях высокой нагрузки и агрессивной среды.

Назначение и область применения

Муфта 3СТп-10-25/50 (пайка) используется для создания электрических соединений между двумя участками кабеля с бумажной маслопропитанной изоляцией. Подходит для кабелей с броней или без неё, с алюминиевой или свинцовой оболочкой. Области применения: подземные и кабельные каналы, распределительные пункты, трансформаторные подстанции, промышленные объекты, энергообъекты с напряжением 6–10 кВ.

Технические характеристики

• Количество жил: 3
• Номинальное сечение проводника: 25–50 мм2
• Номинальное напряжение: 6/10 кВ
• Тип исполнения: термоусаживаемая
• Рабочая температура: от –50 C до +50 C
• Материал изоляции: пропитанная бумага (для соединяемого кабеля)
• Содержание галогенов: отсутствует (HF = Halogen Free)
• Тип соединения жил: винтовой соединитель со срывной головкой
• Метод фиксации брони: пайка (в комплекте припои ПОС-30 и А, паяльный жир)
• Стандарты соответствия: ГОСТ 34839-2022, ТУ 3599-006-97284872-2006

Совместимость и монтаж

Муфта совместима с кабелями типов: ААБл, (А)СБл, (А)СКл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв. Для установки требуется подготовить концы кабеля: удалить оболочку, броню, изоляцию согласно рекомендованному порядку разделки. После этого:

1. Закрепите винтовые соединители на жилах (со срывной головкой - для контроля момента затяжки).
2. Наденьте красные термоусаживаемые манжеты с клеевым слоем - они изолируют и уплотняют место соединения.
3. Заполните межфазное пространство мастикой - предотвращает попадание воздуха.
4. Выполните пайку перемычки между бронями/оболочками с помощью припоев ПОС-30 и А.
5. Наденьте два термоусаживаемых кожуха - внутренний и внешний - и равномерно прогрейте пропановой горелкой ПГ (КВТ).

Обязательно используйте набор для срыва головок НМБ-6 (КВТ) при работе с винтовыми соединителями. Не допускается использование других инструментов - риск повреждения контакта.

Безопасность и стандарты

Муфта 3СТп-10-25/50 (пайка) сертифицирована по ГОСТ 34839-2022 и изготовлена в соответствии с ТУ 3599-006-97284872-2006. Полимерные материалы не содержат галогенов - при возгорании не выделяются токсичные пары. Конструкция рассчитана на работу в условиях перегрузок, влаги и механических воздействий. Электрическая прочность обеспечивается за счёт кирпично-красной изоляционной манжеты с усиленным диэлектриком.

Преимущества

• Полная герметизация благодаря комбинации термоусадочных кожухов, мастики и маслостойкого герметика - исключает проникновение влаги и грязи.
• Увеличенная долговечность: материал манжет сохраняет эластичность даже при экстремальных температурах.
• Универсальная комплектация: можно применять как винтовые, так и опрессовочные соединители - адаптация под условия.
• Отсутствие галогенов снижает коррозионную активность и безопаснее для окружающей среды.
• Чётко регламентированная сборка - минимизирует человеческий фактор при монтаже.

Ограничения применения

• Не для кабелей с полиэтиленовой или XLPE изоляцией - только для бумажной маслопропитанной.
• Требуется наличие пропановой горелки и навыков работы с паяльником - невозможно смонтировать без этих инструментов.
• Не предназначен для постоянного погружения в воду - хотя герметична, не имеет защиты IP68.
• Максимальное сечение - 50 мм2; для больших кабелей нужна другая модель.
• Пайка требует точности - некачественный шов может стать причиной нагрева и отказа.

Примеры использования

• Ремонт поврежденного участка кабеля ААБл в подвале тепловой станции.
• Подключение нового оборудования к существующей сети 10 кВ на промплощадке.
• Переход от старого кабеля типа СБл к новому участку с аналогичной конструкцией.
• Монтаж ответвлений в кабельном колодце с высокой влажностью.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 25–50 мм2. Перегрузка вызывает перегрев.
• При пайке брони используйте только указанные в комплекте припои - другие могут иметь неверную температуру плавления.
• Не экономьте на времени прогрева термоусадки - недостаточно прогретый кожух не плотно прилегает, что создаёт зону риска.
• Храните муфту в сухом месте при t° от –10 до +30 C - длительное хранение при низких температурах делает полимеры хрупкими.
• Всегда имейте под рукой запасной комплект припоев и паяльный жир - он расходуется быстрее, чем кажется.
• Эта муфта - часть серии КВТ. Совместима с другими изделиями этой же серии по технологии монтажа и инструментам.
