Муфта кабельная соединительная 3СТп-10-25/50 (Б) с болт. соединителями (пайка) | 88765 КВТ

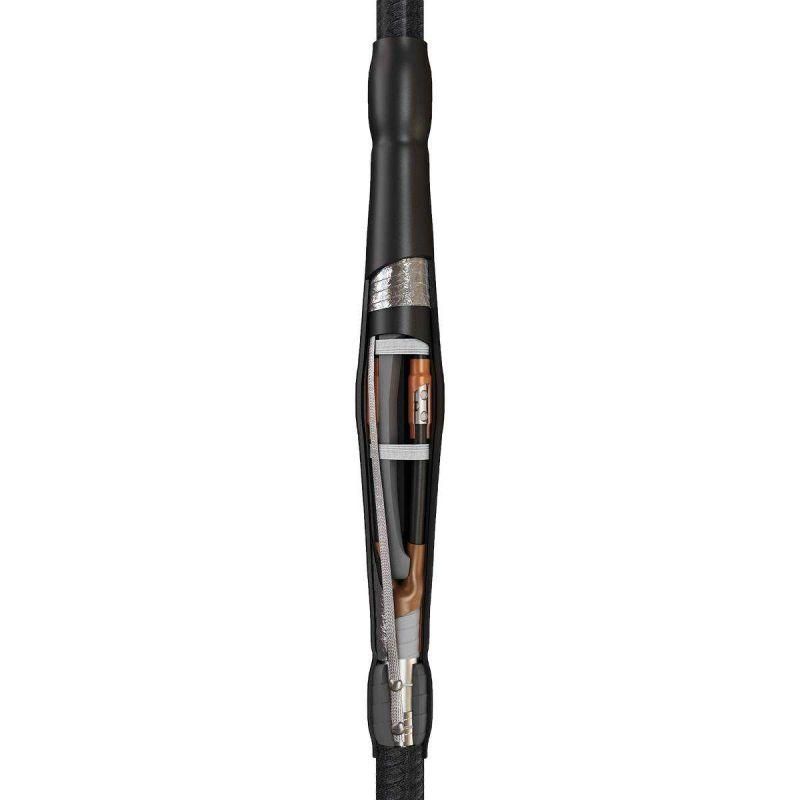

Муфта кабельная соединительная 3СТп-10-25/50 (Б) (пайка) от КВТ предназначена для надёжного соединения трёхжильных силовых кабелей с бумажной маслопропитанной изоляцией на напряжение до 10 кВ. Устройство сочетает термоусадочные элементы, пайку и герметичную заполненную конструкцию, что делает его подходящим для ответственных участков сетей - особенно там, где важна долговечность и устойчивость к влаге.

Назначение и область применения

Муфта 3СТп-10-25/50 (Б) (пайка) используется для создания герметичного и электроизолированного соединения между двумя концами кабеля. Подходит для кабелей с бумажной маслопропитанной изоляцией, как с броней, так и без неё, с алюминиевой или свинцовой оболочкой. Области применения: подземные кабельные линии, распределительные пункты, камеры, колодцы, тоннели, промышленные объекты. Часто применяется в энергообъектах, где требуется высокая степень защиты от влаги и механических воздействий.

Технические характеристики

• Количество жил: 3
• Номинальное сечение проводника: 25–50 мм2
• Номинальное напряжение: 6/10 кВ
• Тип монтажа: термоусадка с пайкой
• Температура эксплуатации: от –50 C до +50 C
• Материал изоляции: пропитанная бумага (для соединяемых кабелей)
• Состав материалов: без галогенов (HF = Halogen Free)
• Работает с кабелями типов: ААБл, (А)СБл, (А)СКл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв
• Стандарт соответствия: ГОСТ 34839-2022, ТУ 3599-006-97284872-2006

Совместимость и монтаж

Муфта 3СТп-10-25/50 (Б) (пайка) совместима только с кабелями указанного типа и сечения. Для установки требуются:

• Пропановая горелка ПГ (КВТ) - для равномерного нагрева термоусадочных трубок;
• Набор для срыва головок болтовых наконечников НМБ-6 (КВТ);
• Припой ПОС-30, припой А и паяльный жир - уже входят в базовую комплектацию.

Основной этап монтажа - пайка перемычки между оболочками и бронелентами кабелей. Это обязательное условие для сохранения заземления и предотвращения потенциальных перепадов напряжения. После этого выполняется последовательная термоусадка: сначала внутренний кожух, затем межфазный герметик, потом внешний кожух. Процедура требует точного соблюдения температурного режима - перегрев повредит материалы, недогрев - не обеспечит плотного прилегания.

Безопасность и стандарты

Муфта 3СТп-10-25/50 (Б) (пайка) изготовлена в соответствии с ГОСТ 34839-2022 и прошла испытания на электрическую прочность, герметичность и устойчивость к экстремальным температурам. Все полимерные компоненты не содержат галогенов - при возгорании не выделяются едкие газы, что снижает риск для людей и оборудования. Конструкция защищена от образования воздушных полостей благодаря заполнению межфазного пространства специальной мастикой, что увеличивает срок службы и безопасность работы под нагрузкой.

Преимущества

• Высокая электрическая прочность изолирующих манжет кирпично-красного цвета - материал специально разработан для работы под напряжением 10 кВ.
• Внутренний слой термоплавкого клея в манжетах автоматически заполняет микрозазоры при нагреве, обеспечивая одновременно изоляцию и герметизацию.
• Двухслойная система термоусадочных кожухов даёт двойную защиту от влаги, химических сред и механических повреждений.
• Заполнитель и маслостойкий герметик выравнивают электрическое поле вокруг соединения, снижают вероятность пробоя.
• Универсальная комплектация: можно применять как гильзы под опрессовку, так и болтовые соединители - адаптивность под разные условия монтажа.

Ограничения применения

• Не кабели с полиэтиленовой или XLPE изоляцией - только с бумажной маслопропитанной.
• Требуется наличие профессионального инструмента (горелка, набор для срыва головок) - нельзя смонтировать без них.
• Пайка является обязательным этапом; отказ от неё или её неквалифицированное проведение выводят изделие из гарантийного режима.
• Не рекомендовано использование в условиях постоянного погружения в воду - хотя IP-класс не указан, герметизация рассчитана на влажную среду, а не на длительное подтопление.
• Эксплуатация вне диапазона –50…+50 C возможна лишь временно и с риском деформации материалов.

Примеры использования

• Подключение кабеля ААБл от подстанции к цеховому распределительному щиту в холодном регионе.
• Ремонт поврежденного участка кабеля (А)СБл в канализационном колодце с высокой влажностью.
• Обустройство перехода через дорогу или железнодорожное полотно, где необходима максимальная защита от влаги и механических ударов.
• Создание ответвления в системе питания насосной станции с частыми перепадами температур.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - допуск 25–50 мм2 строгий. Отклонение вызывает плохой контакт и перегрев.
• При работе с бронированными кабелями обязательно используйте набор НМБ-6 для удаления старых наконечников - попытки срезать их ножницами повредят броню и нарушают целостность.
• Нагревайте термоусадочные элементы медленно, начиная с середины и двигаясь к краям - это предотвращает образование пузырей воздуха.
• Пайку перемычки выполняйте после сборки всех остальных элементов, чтобы не повредить термоусадочные части теплом паяльника.
• Храните муфту в сухом месте при комнатной температуре - даже при наличии герметиков, длительное воздействие влаги перед монтажом может снизить эффективность клеевых слоёв.
