Муфта соединительная 3 СТП 10 (25-50) с соединителями | zeta21222 ЗЭТАРУС (Завод электротехнической арматуры)

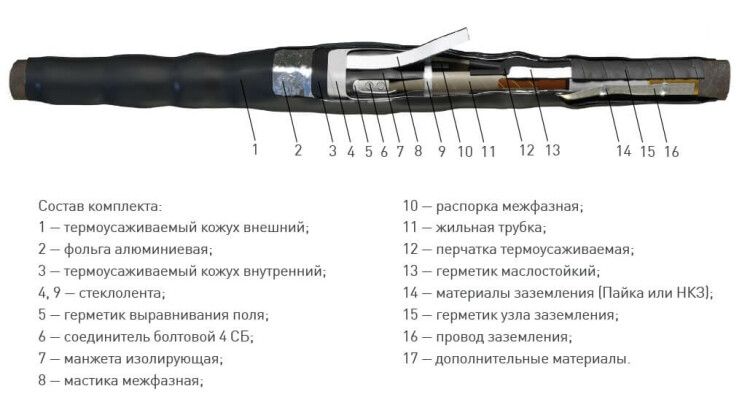

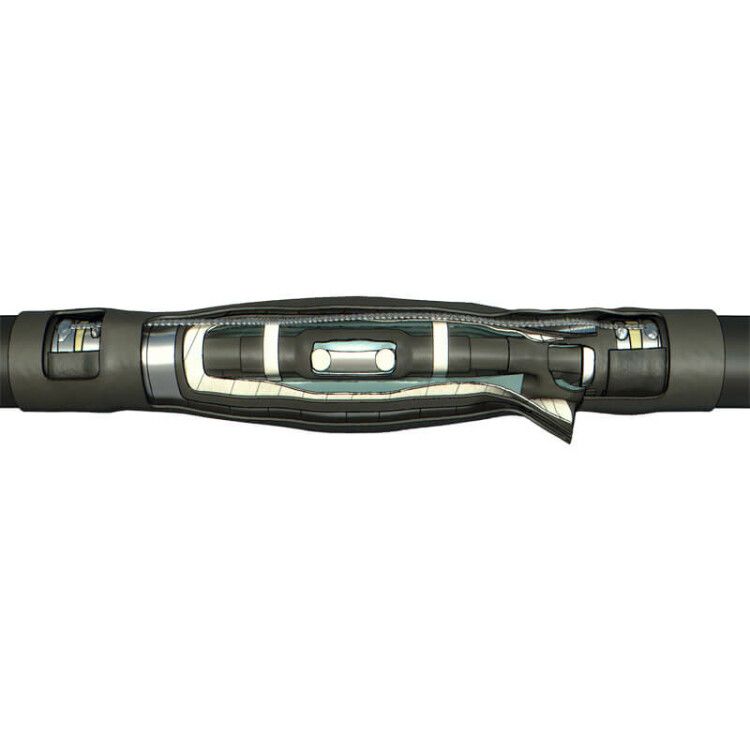

Муфта кабельная соединительная 3 СТП 10 (25-50) с соединителями от бренда ЗЭТАРУС - это термоусаживаемая соединительная муфта для надёжного соединения трёхжильных силовых кабелей с бумажной или пластиковой изоляцией на напряжение до 10 кВ. Подходит для установки в грунте, на воздушных опорах и в любых условиях трассировки без ограничений по перепаду высот.

Назначение и область применения

Муфта 3 СТП 10 (25-50) с соединителями предназначена для создания герметичного и электрически безопасного соединения между участками кабеля сечением 25–50 мм2. Применяется в сетях до 10 кВ, где требуется повышенная надёжность - в подземных кабельных линиях, на столбах, в колодцах, внутри помещений и на открытых площадках. Особенно эффективна там, где важны долговечность, влагозащита и устойчивость к внешним воздействиям.

Технические характеристики

• Количество проводников: 3
• Диапазон сечений кабеля: 25–50 кв.мм
• Номинальное напряжение: 6/10 кВ
• Тип исполнения: термоусаживаемая
• Материал корпуса: термопластическая полиэтиленовая композиция с радиационным упрочнением
• Способ монтажа: нагрев с применением газовой горелки
• Тип подключения: винтовой (альюминиевые соединители со срывающимися головками)
• Рабочий температурный диапазон после монтажа: от –50 C до +50 C
• Электрическая прочность материала: не ниже 20 кВ/мм
• Герметизация: за счёт маслостойкого герметика, межфазного заполнителя и термоусаживающихся перчаток

Совместимость и монтаж

Муфта совместима с кабелями типа АСБ, ААШв, АСБл, аналогичными с бумажной пропитанной или пластиковой изоляцией. Монтаж выполняется в три этапа:

1. Подготовка концов кабеля - удаление экрана, изоляции, формирование перехода;
2. Установка компонентов: перчатки, выравнивающие пластины, межфазные распорки, соединители; затяжка винтов до отказа (слом головки указывает на правильный момент);
3. Равномерный прогрев всей конструкции газовой горелкой до полной усадки всех элементов.

Обязательно использовать комплект заземления - комбинированный (с пружинами и контактными пластинами) или паяный (со сплавом ПОС-30). Нагрев должен быть равномерным, без перегрева мест соединителей.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 31948-2012 и другим нормам для кабельных соединений на напряжение до 10 кВ. После усадки обеспечивается класс защиты IP67 - полная защита от пыли и временного погружения в воду. Электроизоляционные свойства сохраняются даже при длительном контакте с маслом, щелочью и другими агрессивными веществами.

Преимущества

• Высокая степень герметизации благодаря многослойной системе усадочных материалов и герметиков
• Автоматическое выравнивание электрического поля через встроенные пластины - снижаются риски пробоя
• Жёсткость конструкции усиливается межфазными распорками - предотвращаются деформации при нагрузках
• Не требуют сварки или пайки при сборке - всё фиксируется винтами и термоусадкой
• Стабильно работают при экстремальных температурах - от −50 C до +50 C
• Лёгкость монтажа по сравнению с литыми муфтами - меньше оборудования и времени

Ограничения применения

• Не кабели с металлической оболочкой из свинца - возможна потеря адгезии
• Не рекомендовано использование при температуре окружающего воздуха ниже −20 C во время монтажа - материал становится хрупким
• Требуется наличие профессионального теплогенератора (газовая горелка) - нельзя заменить обычным феном
• Не допускается многократное нагревание уже установленной муфты - повышает риск растрескивания
• Не предназначен для постоянного погружения в воду - хотя IP67 позволяет временное погружение, длительная работа под водой требует дополнительной защиты

Примеры использования

• Соединение кабелей АСБ в подземной кабельной сети городского района
• Переход между двумя секциями питания на элеваторе или насосной станции
• Ремонт повреждённого участка кабеля на воздушной ЛЭП с использованием кабельного колодца
• Подключение распределительного пункта к главному кабелю в цеху с высокой влажностью

Практические советы

• Выбирая муфту, проверьте соответствие сечения кабеля - 25–50 мм2. Кабель меньшего сечения может проскальзывать, большего - вызвать перегрузку материала
• Перед монтажом обязательно протестируйте целостность кабеля мегаомметром - недопустимо соединять поврежденную изоляцию
• Используйте только оригинальные комплекты заземления от ЗЭТАРУС - сторонние детали нарушают гарантию и снижают надёжность
• При работе в холодную погоду согрейте муфту перед установкой - положите её в теплое место минимум на 2 часа
• После завершения монтажа проведите контрольный осмотр: все перчатки должны плотно прилегать, швы без пузырей, винты полностью закручены
