Кабельная муфта 3СТп -10-25/50 нг-LS | 75559 КВТ

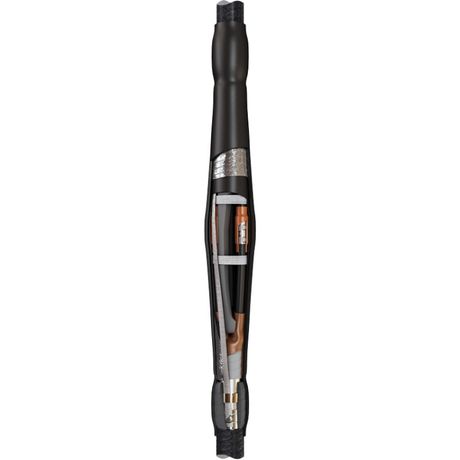

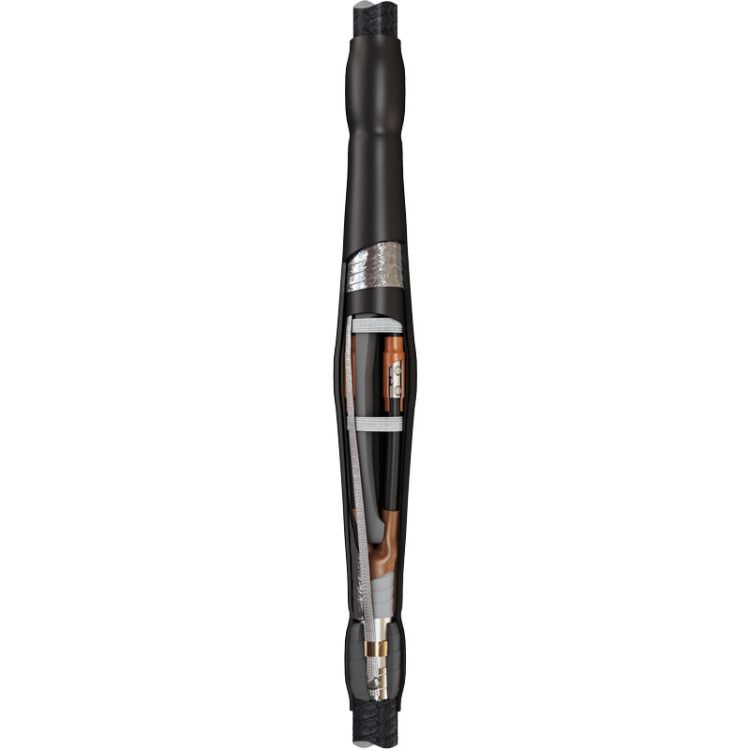

Муфта кабельная соединительная 3СТп-10-25/50 нг-LS без болтовых соединителей от КВТ предназначена для надёжного соединения трёхжильных силовых кабелей с бумажной или пластиковой изоляцией на напряжение 10 кВ. Изделие используется там, где важна безопасность, герметичность и долговечность - особенно в условиях перепадов температур и высокой влажности.

Назначение и область применения

Муфта 3СТп-10-25/50 нг-LS без болтовых соединителей применяется для соединения трёхжильных кабелей с бумажной маслопропитанной изоляцией и металлической оболочкой - алюминиевой или свинцовой, с броней или без неё. Подходит для работы на напряжении 6 и 10 кВ. Устройство рекомендовано для установки в , канализационных колодцах, туннелях, распределительных пунктах и других закрытых помещениях с повышенным требованием к пожаробезопасности благодаря материалу нг-LS (не поддерживающему горение, малому дымовыделению).

Технические характеристики

• Количество жил: 3
• Номинальное сечение проводника: 25–50 мм2
• Номинальное напряжение: 10 кВ
• Тип исполнения: нг-LS - не распространяет горение, мало дымит при нагреве
• Материал корпуса: полиолефин
• Метод монтажа: термоусадка
• Диапазон внешних диаметров кабеля: до 45 мм
• Рабочий температурный диапазон: от –50 C до +50 C
• Цвет: черный
• Стандарт: ТУ 3599-006-97284872-2006
• Совместимость с изоляцией: бумажная и пластиковая
• Комплектация: без болтовых соединителей - используются гильзы под опрессовку

Совместимость и монтаж

Муфта 3СТп-10-25/50 нг-LS совместима с кабелями типов: ААБл, (А)СБл, (А)СКл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв. Для монтажа требуется термоусадочная технология - прогрев равномерно пропановой горелкой ПГ (КВТ). Все элементы муфты рассчитаны на одновременную усадку: внутренние изолирующие манжеты красного цвета с термоплавким клеем, два защитных кожуха и заполнитель между фазами. Обязательно соблюдайте порядок сборки: сначала подготовьте концы кабеля, затем смонтируйте изоляционные части, после этого - герметизаторы и внешний кожух. Особое внимание уделяйте заземлению: при наличии брони обязательно используйте «Комплект заземления КМПБ». Провод заземления к оболочке крепится пружинами постоянного давления - пайка допускается только на бронелентах.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 34839-2022 и изготовлена по техническим условиям ТУ 3599-006-97284872-2006. Материал нг-LS снижает риск возгорания и минимизирует выделение ядовитых веществ при воздействии открытого пламени. Это делает изделие подходящим для помещений с людьми и ограниченной вентиляцией. Электроизоляция усиленана за счёт многослойных манжет и специальной мастики - предотвращается пробой даже при длительном перегрузе. Герметизация достигнута двойным кожухом и маслостойким составом на корнях разделки кабеля.

Преимущества

• Высокая степень защиты IP67 - полностью герметична, не боится воды и пыли
• Экономия времени при монтаже: вместо болтовых соединителей - опрессовка гильзами
• Автоматическая герметизация через термоплавкий клей и заполнитель
• Защита бумажной изоляции от теплового повреждения благодаря использованию пружин вместо пайки на оболочках
• Устойчивость к экстремальным температурам - работает в холодных регионах и летней жаре
• Поддержка всех основных типов кабелей с бумажной изоляцией и бронёй

Ограничения применения

• Не для кабелей с медной бронёй или без металлической оболочки - требуется наличие алюминиевой или свинцовой оболочки
• Запрещено использование без «Комплекта заземления КМПБ» при работе с бронироваными кабелями
• Не предназначен для монтажа на кабелях с сечением менее 25 мм2 или более 50 мм2
• Требуется точное соответствие внешнего диаметра кабеля ≤45 мм - большие кабели не войдут
• Не заменяет полноценную муфту с болтовыми соединителями - если проект предусматривает именно болты, эта модель не подойдёт

Примеры использования

• Соединение кабелей ААБл в подземных сетях городского освещения
• Обход участка поврежденного кабеля в кабельном канале промышленного цеха
• Ремонт ответвлений питания на трансформаторной подстанции
• Установка в распределительных устройствах с повышенными требованиями к пожарной безопасности
• Прокладка в районах с суровым климатом - Сибирь, Дальний Восток

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля - он не должен превышать 45 мм; если больше - используйте другую муфту
• Не экономьте на инструменте: используйте только сертифицированную горелку ПГ (КВТ) и набор НМБ-6 для удаления старых наконечников
• На этапе подготовки кабеля - аккуратно снимите оболочку, чтобы не повредить бумажную изоляцию
• При монтаже заземления всегда применяйте «Комплект заземления КМПБ» - это обязательное условие для бронированных кабелей
• Не переусаживайте кожухи - перегрев вызывает деформацию и потерю механической прочности
• Храните муфту в сухом месте при температуре от –10 C до +30 C - не допускайте намокания материалов перед установкой
