Кабельная муфта 3СТпР-10-25/50 (Б) - 77493 КВТ

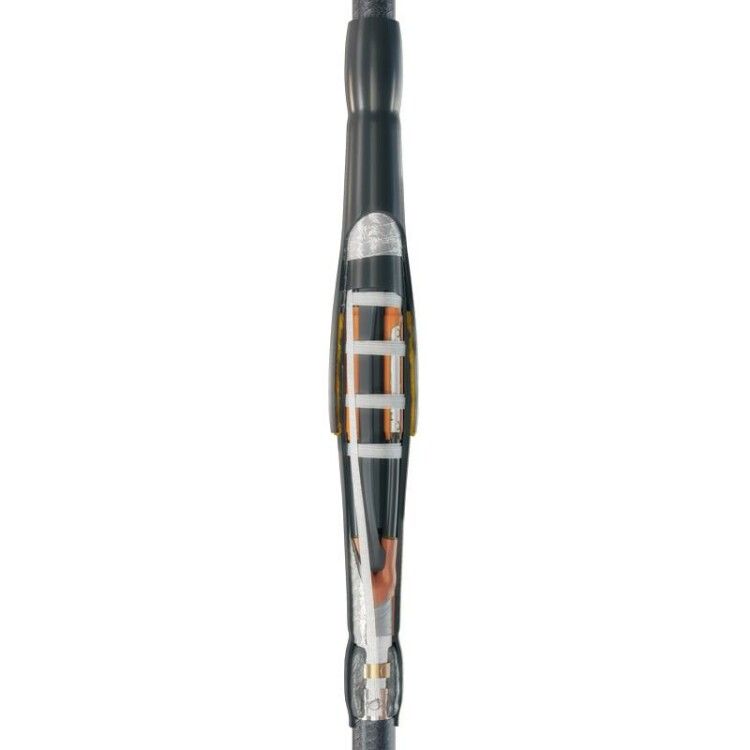

Муфта кабельная соединительная 3СТпР-10-25/50 (Б) 10кВ от КВТ предназначена для надёжного соединения трёхжильных кабелей с бумажной маслопропитанной изоляцией на напряжение 10 кВ. Её термоусаживаемая конструкция обеспечивает высокую степень герметичности и механической защиты, что делает её подходящей для прокладки в канализациях, колодцах и других условиях с высокой влажностью.

Назначение и область применения

Муфта кабельная соединительная 3СТпР-10-25/50 (Б) 10кВ применяется для соединения кабелей с бумажной пропитанной изоляцией, как с броней, так и без неё. Подходит для кабелей типов: ААБл, АСБл, АСКл, АСБГ, ААГ, АСГ, ААБв, АСБШв, ААШв, АШв, ААБ2лШв, АСБ2лШв. Устройство рассчитано на работу в распределительных сетях 6–10 кВ. Часто используется при ремонте повреждённых участков кабельных линий, где требуется замена секции без установки дополнительной вставки.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Количество жил: 3
• Сечение проводника: 25–50 мм2
• Диаметр кабеля: 45 мм
• Тип исполнения: термоусаживаемая
• Способ монтажа: нагрев с помощью горелки
• Материал корпуса: полиолефин, без галогенов (HF)
• Материал изоляции кабеля: бумага, пропитанная маслом
• Тип подключения: винтовой контакт
• Диапазон рабочих температур: от –50 C до +50 C
• Стандарт: ТУ 3599-006-97284872-2006
• Соответствие: ГОСТ 34839-2022

Совместимость и монтаж

Муфта 3СТпР-10-25/50 (Б) 10кВ совместима с кабелями, имеющими алюминиевые или свинцовые оболочки. Для кабелей с бронёй из стали или алюминия обязательна установка дополнительного комплекта заземления КМПБ. Монтаж выполняется путём термоусадки: после подготовки концов кабеля все элементы муфты одеваются последовательно, затем равномерно прогреваются пропановой горелкой ПГ (КВТ). Внутренние манжеты с термоплавким клеем автоматически заполняют микрозазоры, формируя плотную изоляционную оболочку. Компоненты фиксируются винтами, а заземление закрепляется пружинами постоянного давления - пайка применяется только на бронелентах.

Безопасность и стандарты

Муфта 3СТпР-10-25/50 (Б) 10кВ изготовлена из материалов без галогенов, что снижает опасность образования токсичных газов при перегреве. Конструкция соответствует требованиям ГОСТ 34839-2022 и регламентируется ТУ 3599-006-97284872-2006. Элементы изоляции проходят проверку на электрическую прочность, а герметизация предотвращает попадание влаги и химических веществ внутрь соединения. Температурный диапазон позволяет безопасно эксплуатировать устройство даже в холодных регионах.

Преимущества

• Не требует установки кабельной вставки - экономит время и материалы
• Заполнение межфазного пространства мастикой исключает воздушные полости, увеличивая срок службы
• Красные толстостенные манжеты обеспечивают усиленную изоляцию на месте соединений жил
• Пружины постоянного давления позволяют быстро и безопасно заземлить оболочку без риска повредить бумажную изоляцию
• Два термоусаживаемых кожуха (внутренний и внешний) дают двойную защиту от механических воздействий и влаги
• Маслостойкий герметик выравнивает электрическое поле у основания разделки, снижая вероятность пробоя
• Все полимеры - без галогенов, что важно для экологической безопасности и работы в закрытых помещениях

Ограничения применения

• Не кабели с пластмассовой изоляцией (XLPE, PVC) - только для бумажной маслопропитанной
• Требуется точное соблюдение диаметра кабеля (45 мм); отклонение более +-2 мм может нарушить герметичность
• Не рекомендовано использование в средах с постоянным контактом с минеральным маслом вне рамок проекта
• Обязательно наличие комплекта заземления КМПБ при работе с бронироваными кабелями
• Температура окружающей среды ниже –50 C или выше +50 C недопустима

Примеры использования

• Ремонт аварийного участка кабельной линии типа ААБл в подземном колодце
• Подключение ответвлений в распределительной камере тепловой сети
• Соединение кабелей между трансформаторной подстанцией и силовым щитом
• Замена повреждённого сегмента в системе питания насосной станции

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля (25–50 мм2) и диаметра (45 мм) - не допускайте завышения или занижения
• Используйте только оригинальную горелку ПГ (КВТ): другие устройства могут вызвать неравномерную усадку
• При работе с бронёй всегда применяйте комплект заземления КМПБ; игнорирование этого правила создаёт риск поражения током
• Не снимайте защитную плёнку с термоусаживаемых элементов заранее - она предохраняет клей от загрязнения
• После окончания монтажа осмотрите швы: они должны быть гладкими, без пузырей и вздутий
• Храните муфту в сухом помещении при температуре от +5 C до +30 C - переохлаждение может изменить эластичность материалов
