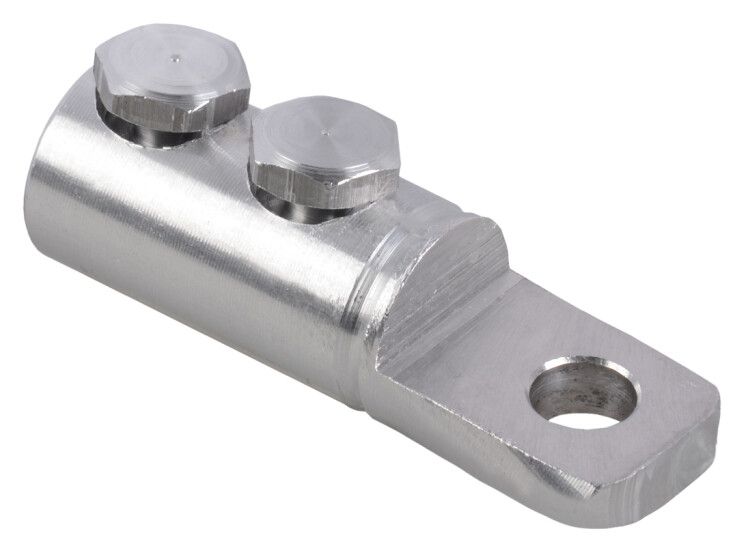

Наконечник болтовой НП 16-25 35кВ | UNP-25-16-25-35KV-S IEK

Наконечник болтовой НП 16-25 35кВ от IEK предназначен для надёжного соединения алюминиевых и медных жил сечением 16–25 мм2 с клеммами, шинами или зажимами через болтовую затяжку. Этот наконечник применяется в распределительных устройствах до 35 кВ, особенно там, где важна механическая прочность и долговечность контакта.

Назначение и область применения

Наконечник болтовой НП 16-25 35кВ используется для оконцевания многопроволочных жил проводов перед присоединением к оборудованию. Подходит для работы с алюминиевыми и медными проводниками в силовых цепях высокого напряжения - например, на подстанциях, в КРУ, ячейках КСО, трансформаторных пунктах и других объектах энергосистемы. Применяется там, где требуется надёжный контакт при больших токах и постоянных нагрузках.

Технические характеристики

• Номинальное напряжение: 35 000 В (35 кВ)
• Номинальное сечение жилы: 16–25 мм2
• Диаметр отверстий под болты: 8 мм
• Количество болтовых отверстий: 2
• Форма жилы: многопроволочная круглая / секторная
• Материал: дюралюминиевые сплавы В95 и Д16Т1
• Покрытие: без защитного слоя (сырой металл)
• Срок службы: 30 лет
• Климатическое исполнение: УХЛ3 (ГОСТ 15150-69)
• Цвет: серый
• Наличие срывной головки: да - обеспечивает контроль момента затяжки

Совместимость и монтаж

Наконечник болтовой НП 16-25 35кВ устанавливается на зачищенную жилу с помощью двух болтов M8. Для правильного монтажа:

• Зачистите жилу на длину, соответствующую глубине гильзы наконечника - не менее 25 мм;
• Не используйте инструменты, повреждающие проводник (например, плоскогубцы с острыми кромками);
• Затягивайте болты равномерно, соблюдая момент, указанный в документации оборудования;
• Срывная головка на болтах позволяет контролировать усилие - после достижения нужного момента она отламывается, предотвращая перегрузку;
• Подходящие болты: М8 класса прочности 4.8 и выше.

Безопасность и стандарты

Наконечник болтовой НП 16-25 35кВ соответствует требованиям ГОСТ 15150-69 по климатическому исполнению УХЛ3 - допускает работу при температуре от −60C до +40C и повышенной влажности. Конструкция рассчитана на безопасную эксплуатацию в электроустановках до 35 кВ. Отсутствие покрытия требует защиты от коррозии в агрессивных средах - рекомендуется применять герметик или термоусадочные трубки на месте соединения.

Преимущества

• Высокая механическая прочность благодаря дюралюминиевым сплавам - выдерживает значительные нагрузки при вибрации и ударах;
• Срывная головка исключает риск недотянутого или перетянутого соединения - снижает вероятность нагрева и выхода из строя;
• Стандартный диаметр отверстий (8 мм) совместим с большинством клеммных колодок и шинных систем в сетях 35 кВ;
• Долгий срок службы - 30 лет - при условии соблюдения норм монтажа и эксплуатации;
• Подходит как для алюминиевых, так и для медных жил - универсальность в проектировании.

Ограничения применения

• Не предназначен для однопроволочных (монолитных) жил - возможен разрыв при изгибе;
• Отсутствие защитного покрытия делает его чувствительным к коррозии в условиях повышенной влажности, химических паров или солёного воздуха - требует дополнительной защиты;
• Не следует использовать в местах с частыми тепловыми циклами свыше 100 C - материал может потерять прочность;
• Не заменяет изолирующие элементы - необходимо дополнительно изолировать место соединения (термоусадка, изолирующая лента).

Примеры использования

• Присоединение фазных проводов к шинам в КРУ 35 кВ;
• Оконцевание кабеля АС 120/19 при подключении к трансформатору;
• Соединение алюминиевой шины с выводом выключателя нагрузки;
• Монтаж заземляющих проводников в распределительных устройствах подстанций.

Практические советы

• Перед установкой проверьте соответствие сечения жилы - 16–25 мм2; использование меньшей или большей жилы нарушает плотность контакта и вызывает перегрев;
• При работе с алюминием - обязательно нанесите антиоксидантную пасту на жилу перед вставкой в наконечник;
• После монтажа проверьте визуально - срывная головка должна быть полностью отломана, болты не должны торчать;
• Для открытых участков (на улице, в щитовых) закройте соединение термоусадочной трубкой с клеевым слоем - это продлит срок службы;
• Артикул UNP-25-16-25-35KV-S - единственный в линейке IEK с двумя болтами и срывной головкой для этого сечения - не путайте с аналогами без головки.
