Муфта кабельная концевая универс. 1кВ 4ПКВНтпБ-в-10/25 с наконечн. 9038951 Подольск 4pkvntpbvx010x25 ПЗЭМИ

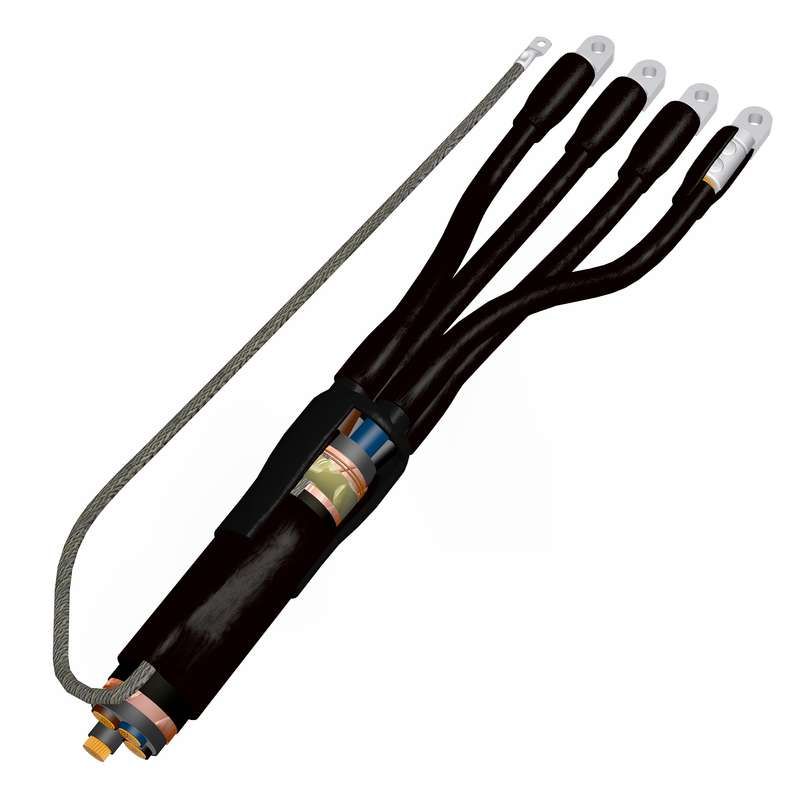

Муфта кабельная концевая универсальная 1 кВ 4ПКВНтпБ-в-10/25 с наконечниками от Подольского завода электромонтажных изделий (ПЗЭМИ) предназначена для герметичного оконцевания четырёхжильных силовых кабелей с изоляцией из полиэтилена. Применяется там, где требуется надёжное соединение кабеля с оборудованием - например, на входе в щиты, трансформаторы или двигатели.

Назначение и область применения

Муфта 4ПКВНтпБ-в-10/25 используется для оконцевания кабелей с четырьмя жилами, когда необходимо обеспечить механическую прочность и электроизоляцию на конце проводника. Она защищает место выхода кабеля от воздействия влаги, пыли и механических повреждений. Подходит для установки в распределительных устройствах, на столбах, в кабельных камерах и внутри оборудования, работающего при напряжении до 1 кВ.

Технические характеристики

• Количество жил: 4
• Номинальное напряжение: 1 кВ
• Номинальное поперечное сечение кабеля: 10–25 мм2
• Тип исполнения: термоусадочная - материал уменьшается в размерах при нагреве, плотно облегая кабель
• В комплекте: готовые наконечники для обжима жил, не требуют дополнительной закупки

Совместимость и монтаж

Муфта совместима с кабелями типа КВН, ПКВН, аналогичными с изоляцией из сшитого полиэтилена. Для монтажа необходим фен для термоусадки (температура 120–150 C). Перед установкой снимите внешнюю оболочку кабеля на нужную длину, зачистите жилы, наденьте муфту, затем обожмите наконечники и равномерно прогрейте корпус муфты, начиная с центра к краям. Убедитесь, что кабель имеет диаметр, соответствующий интервалу 10–25 мм2 - иначе возможна плохая герметизация.

Преимущества

• Уже встроенные наконечники экономят время монтажа - не нужно докупать и обжимать отдельно
• Термоусадочный материал создаёт плотный, долговечный контакт без зазоров
• Защита IP67 - предотвращает попадание пыли и временный контакт с водой
• Стандартное исполнение для условий средней температуры - работает от –40 C до +80 C

Ограничения применения

• Не применяется для кабелей с сечением менее 10 мм2 или более 25 мм2 - риск перегрева или разрыва
• Не предназначен для постоянного погружения в воду - только временное воздействие
• Не рекомендуется использовать в условиях частых вибраций без дополнительной фиксации
• Требует наличия теплового оборудования для монтажа - нельзя собирать без фена

Примеры использования

• Оконцевание кабеля перед подключением к автоматическому выключателю в щитовой
• Выход кабеля с подземной трассы в распределительный пункт
• Подключение кабеля к двигателю насоса или вентилятора
• Фиксация кабеля на опоре ЛЭП с выводом в оборудование

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте штангенциркуль, чтобы замерить диаметр изоляции
• Обязательно прогревайте муфту равномерно - неравномерный нагрев вызывает деформацию и снижает герметичность
• Если кабель слишком грубый, не пытайтесь «загнать» его в муфту - выберите другую модель
• Храните муфты в сухом месте, избегайте прямого солнца - усадочные материалы чувствительны к УФ-излучению
• Артикул 4pkvntpbvx010x25 - это точный идентификатор для заказа; при замене сверьтесь именно с этим номером, а не с названием
