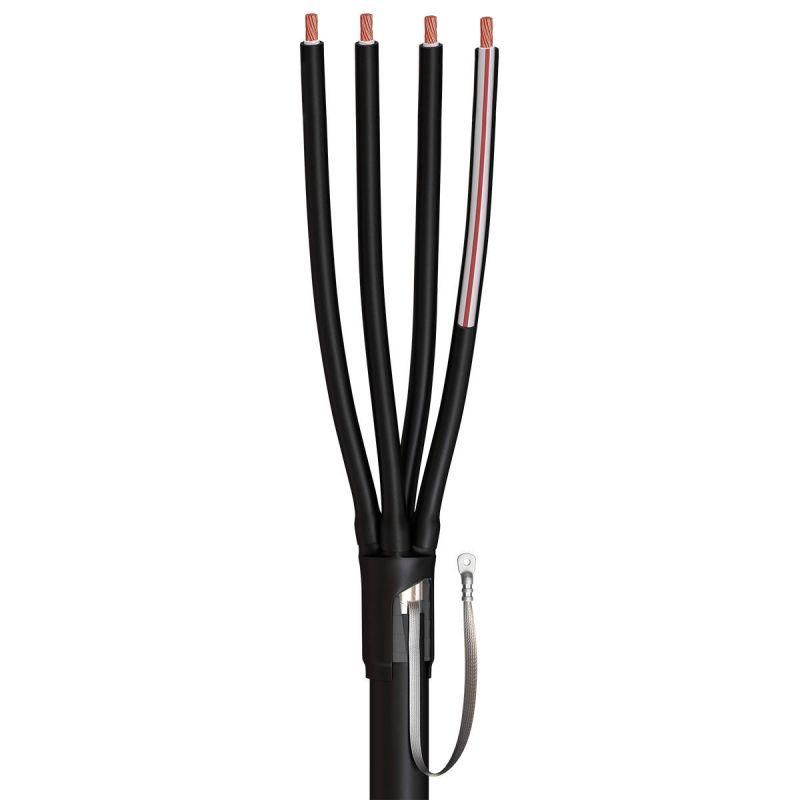

Муфта кабельная концевая универсальная 1кВ 4ПКТп(б)-1-16/25 Light КВТ 89400

Муфта кабельная концевая 4ПКТп(б)-1-16/25 Light 1кВ от КВТ предназначена для надежного оконцевания четырехжильных кабелей с изоляцией из ПВХ или СПЭ, с броней, на напряжение до 1 кВ. Подходит для монтажа внутри и снаружи помещений, особенно эффективна в системах уличного освещения. Конструкция выполнена из термоусаживаемых материалов с UV-стойкими свойствами и гарантирует герметичность за счет термоплавкого клея.

Назначение и область применения

Муфта 4ПКТп(б)-1-16/25 Light 1кВ применяется для создания безопасного и долговечного окончания кабеля - то есть там, где кабель заканчивается и требуется подключение к оборудованию, светильнику или распределительному щиту. Особенно рекомендована для уличного освещения, где важны защита от влаги, пыли и механических воздействий. Может использоваться как в открытых условиях, так и в помещениях с повышенной влажностью.

Технические характеристики

• Работает с кабелями на напряжение до 1 кВ
• Поддерживает четыре токоведущих жилы
• Сечение кабеля: 16–25 мм2
• Тип исполнения: термоусаживаемая
• Материалы: галоген-free (не выделяют опасные вещества при нагреве)
• Стандарты: соответствие ГОСТ 34839-2022, выпуск по ТУ 3599-006-97284872-2006
• Защита IP67 (при правильном монтаже): полностью герметична против пыли и временного погружения в воду

Совместимость и монтаж

Муфта 4ПКТп(б)-1-16/25 Light 1кВ совместима с кабелями типов: ВБбШв, ПвБбШв, ПвБбШп. Установка выполняется путём равномерного прогрева термоусаживающихся элементов пропановой горелкой ПГ (КВТ). Перчатки имеют внутренний слой термоплавкого клея - он активируется при нагреве и заполняет все микрозазоры, обеспечивая герметичность.

Заземление

Для кабелей с металлической броней предусмотрена непаянная система заземления через роликовую пружину постоянного давления - она плотно фиксируется на бронелентах. Однако для кабелей со стальной или алюминиевой бронью обязательна допкомплектация «Комплект заземления КМПБ». Без него заземление будет недостаточно надежным.

Концевики

Муфта поддерживает два типа наконечников: опрессовываемые и болтовые. Это даёт свободу выбора способа подключения в зависимости от оборудования.

Безопасность и стандарты

• Соответствует ГОСТ 34839-2022 - нормам безопасности для кабельных соединений
• Материалы не содержат галогенов (HF = Halogen Free): исключен риск образования ядовитых газов при возгорании
• UV-стойкая оболочка предотвращает хрупкость и трещины под длительным солнечным светом

Преимущества

• Универсальность: один комплект работает как для внутреннего, так и для наружного монтажа
• Высокая степень защиты благодаря термоплавкому клею и герметизации
• Не требуют сварки или пайки - снижаются трудозатраты и время монтажа
• Удобство замены: можно легко демонтировать и переустанавливать при необходимости
• Долговечность: материалы рассчитаны на работу в суровых климатических условиях

Ограничения применения

• Не кабели с сечением менее 16 мм2 или более 25 мм2 - возможны протечки или плохая фиксация
• Требуется точный контроль температуры при нагреве: перегрев повредит материал, недогрев - не обеспечит герметизацию
• Для кабелей со стальной/алюминиевой бронью обязательно использование дополнительного комплекта КМПБ
• Не предназначен для работы под высоким давлением воды или в постоянно затопляемых участках

Примеры использования

• Оконцовка кабеля ВБбШв перед подключением к LED-светильнику на улице
• Монтаж ответвлений в сети уличного освещения городских дорог
• Подключение кабеля к распределительной коробке на фасаде здания
• Аварийный ремонт поврежденного окончания кабеля в подземном колодце

Практические советы

• Перед монтажом проверьте внешнее сечение кабеля - оно должно точно попадать в диапазон 16–25 мм2
• Используйте только рекомендованную горелку ПГ (КВТ); другие устройства могут вызвать неравномерный нагрев
• Если кабель имеет броню - всегда убедитесь, что установлен комплект КМПБ
• Проверяйте целостность термоусаживаемых элементов до начала работ - наличие трещин или деформаций делает муфту непригодной
• После монтажа проведите визуальный осмотр: клей должен равномерно выступить по всем швам, а оболочка - плотно облегать кабель без пузырей
