Муфта переходная 4ПКТп(б) (СИП) -1- 16/25-Б с болт. наконечниками | 69465 КВТ

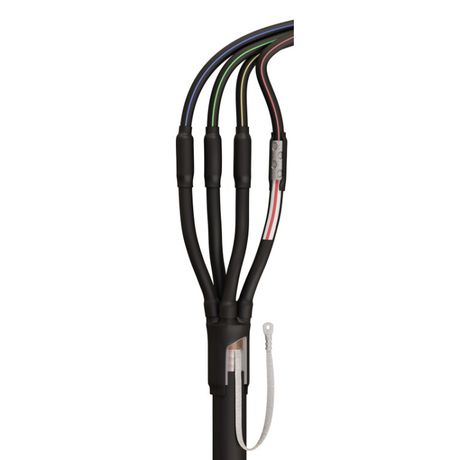

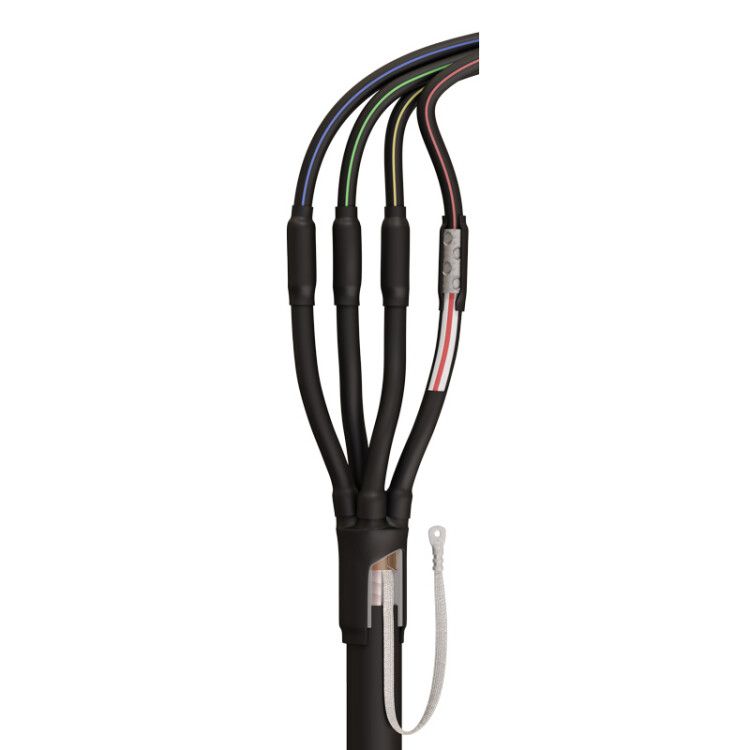

Муфта кабельная переходная 4ПКТп(б) (СИП)-1-16/25-Б от КВТ предназначена для надёжного соединения четырёхжильных силовых кабелей с изоляцией из ПВХ или СПЭ и самонесущего изолированного провода СИП-2, рассчитана на работу при напряжении до 1 кВ. Устройство совмещает функции изоляции, механической защиты и герметизации, применяется как внутри помещений, так и на открытом воздухе.

Назначение и область применения

Муфта 4ПКТп(б) (СИП)-1-16/25-Б используется для соединения кабелей и проводов с рабочим напряжением до 1 кВ. Подходит для:

• соединения кабелей типа (А)ВВГ, NYM, (А)ПвВГ, (А)ВБбШв, (А)ВБВ, АВВБ, (А)ВВБГ, (А)ПвБбШв, (А)ПвБбШп;
• стыковки с самонесущими изолированными проводами СИП-2;
• монтажа в условиях повышенной влажности, перепадов температур и воздействия ультрафиолета - как в помещениях, так и на открытом воздухе.

Подходит для распределительных щитов, опор ЛЭП, траншей, коллекторов, стен зданий и других мест, где требуется прочное и защищённое соединение.

Технические характеристики

• Количество жил: 4
• Номинальное поперечное сечение кабеля: 16–25 мм2
• Номинальное напряжение: 1 кВ
• Тип монтажа: термоусадка (нагрев феном)
• Материал корпуса: негорючий термопластик
• Изоляция: пластиковая, HF (безгалогенная)
• Рабочий температурный диапазон: –50 C … +50 C
• Цвет: черный
• Стандарт: ТУ 3599-006-97284872-2006, соответствует ГОСТ 34839-2022
• Комплектация: болтовые наконечники, термоусаживаемые элементы, термоплавкий клей, заземляющий провод и пружина для брони (при наличии)

Совместимость и монтаж

Муфта 4ПКТп(б) (СИП)-1-16/25-Б совместима с кабелями и проводами, имеющими внешний диаметр, соответствующий сечению 16–25 мм2. Применяется исключительно с методом термоусадки - нагревается тепловым феном до равномерного сжатия всех слоёв.

Перед монтажом необходимо:

• удалить изоляцию и броню согласно рекомендованному размеру;
• обезжирить поверхности кабелей;
• надеть все компоненты муфты в правильном порядке (по инструкции);
• нагреть термоусадочные трубки равномерно, начиная с центра, чтобы избежать воздушных пузырей.

Заземление: для кабелей с металлической бронью предусмотрено непаяное заземление через плоский медный провод и пружину постоянного давления - её закрепляют на броневой ленте перед сборкой.

Безопасность и стандарты

Муфта 4ПКТп(б) (СИП)-1-16/25-Б изготовлена по нормам ТУ 3599-006-97284872-2006 и соответствует ГОСТ 34839-2022. Полимерные материалы не содержат галогенов (HF), что снижает выделение токсичных веществ при повышении температуры. Негорючий термопластик предотвращает распространение горения. IP-классификация не указана, однако герметизация достигается благодаря термоплавкому клею - он заполняет микрозазоры и образует водонепроницаемый барьер.

Преимущества

• Высокая степень герметичности - термоплавкий клей автоматически заполняет все зазоры при нагреве;
• стойкость к UV-излучению и экстремальным температурам - подходит для открытого монтажа;
• универсальность - один комплект работает с кабелями и СИП-2;
• отсутствие необходимости пайки - заземление выполняется механически, без специнструментов;
• компактность и долговечность - срок службы более 25 лет при соблюдении условий эксплуатации.

Ограничения применения

• Не кабели с сечением менее 16 мм2 или более 25 мм2 - возможен риск недостаточного контакта или разрушения изоляции;
• не предназначен для работы при напряжении выше 1 кВ - применение на высоковольтных участках опасно;
• температура окружающей среды должна находиться в диапазоне –50…+50 C - при более низких значениях материал становится хрупким, при более высоких - теряет форму;
• не допускается использование без термофена - попытки монтажа без нагрева приведут к потере герметичности.

Примеры использования

• Соединение кабеля (А)ВВГ с СИП-2 на столбе ЛЭП - замена старого ответвления;
• монтаж ввода в дом от подземной трассы - защита от влаги и механических нагрузок;
• замена поврежденного участка кабеля в кабельном канале - быстрая восстановительная операция;
• распределительные пункты на объектах ЖКХ, промышленных площадках, автостоянках.

Практические советы

• Обязательно проверьте диаметр кабеля перед покупкой - даже при сечении 16–25 мм2 внешние размеры могут отличаться у разных производителей;
• перед монтажом прогрейте компоненты муфты в комнатных условиях - холодный материал плохо сжимается;
• для кабелей с броней используйте только те части комплекта, которые указаны в инструкции - лишнее можно удалить, но нельзя добавить;
• храните муфту в сухом месте, избегая длительного прямого солнечного света - хотя она устойчива к УФ, продлевает срок службы бережное хранение;
• проверяйте целостность термоплавкого клея - если он видимо растрескался или высох, изделие не следует использовать.
