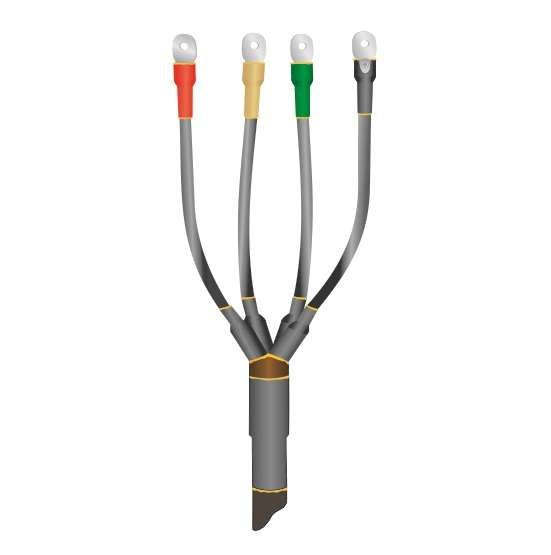

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)ТпН-4х(16-25) с болт. наконечн. Нева-Транс Комплект 22020169 Нева Транс

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпН-4х(16-25) с болтовым наконечником от компании Нева-Транс Комплект предназначена для герметичного оконцевания четырёхжильных кабелей сечением 16–25 мм2 с пластмассовой изоляцией без брони. Применяется как в помещениях, так и на открытой территории, обеспечивая надёжный контакт через болтовые наконечники.

Назначение и область применения

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпН-4х(16-25) с болтовым наконечником используется для завершения силового кабеля - создания герметичного соединения между кабелем и внешним оборудованием (например, автоматическими выключателями, распределительными щитами, трансформаторами). Подходит для кабелей с изоляцией из полиэтилена или ПВХ, без металлической брони. Область применения: промышленные объекты, энергообъекты, улицы, подземные камеры, насосные станции, цеха с повышенной влажностью.

Технические характеристики

• Напряжение: до 1 кВ включительно
• Сечение кабеля: 16–25 мм2 (для каждого из 4 жил)
• Количество жил: 4
• Тип изоляции кабеля: пластмассовая (без брони)
• Тип муфты: термоусаживаемая
• Наконечники: болтовые, внутренней и наружной установки
• Рабочая температура: от –50 C до +50 C
• Относительная влажность: до 98%
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Материал корпуса: модифицированный полимер, устойчивый к УФ-излучению

Совместимость и монтаж

Муфта кабельная концевая 1 кВ 1ПКВ(Н)ТпН-4х(16-25) с болтовым наконечником совместима с кабелями типа ВВГ, АВВГ, NYM, ПВС, имеющими одножильные или многожильные медные проводники указанного сечения. Для монтажа требуется предварительная разделка кабеля: удаление внешней оболочки, изоляции жил, зачистка жил под болтовые наконечники. После сборки все элементы нагреваются равномерно с помощью газовой горелки или тепловентилятора (температура ~120–150 C) до полного усыхания и плотного прилегания. Болтовые наконечники затягиваются после остывания муфты. Не требуются клеевые составы или сварка.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Выполнено по техническим условиям ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждён сертификатом соответствия Госстандарта России
• Экологически безопасна: не содержит хлора, свинца и других запрещённых веществ

Преимущества

• Универсальная: один тип муфты покрывает два значения сечения (16 и 25 мм2)
• Высокая механическая прочность благодаря термоусадке и качественному полимеру
• Защита от влаги, пыли и перепадов температур делает её пригодной для уличной установки
• Устойчивость к УФ-излучению позволяет использовать вне зданий без дополнительной защиты
• Болтовые наконечники обеспечивают надёжный электрический контакт без пайки

Ограничения применения

• Не кабели с броней (стальной, алюминиевой) - требует специальных муфт
• Запрещается применение при температуре ниже –50 C - материал становится хрупким
• Не рекомендовано использование в местах постоянного контакта с маслом, растворителями или агрессивными химикатами
• Требуется точное соблюдение технологии термоусадки; недостаточный прогрев снижает степень герметизации

Примеры использования

• Оконцовка кабеля ВВГнг 4×25 перед подключением к шинному блоку в распределительном щите на улице
• Завершение кабеля NYM 4×16 на выходе из кабельной трассы в цеху с высокой влажностью
• Подключение кабеля к трансформатору или частотному преобразователю в условиях переменной температуры
• Обустройство временных электроустановок на стройплощадках

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - допускается только 16–25 мм2, другие значения не подходят
• При работе в холодную погоду (ближе к –50 C) согрейте муфту в помещении минимум 30 минут до начала работ
• Используйте только профессиональный термофен с регулировкой температуры - обычная бытовая сушилка не подойдёт
• После усадки убедитесь, что все слои полностью приклеены, особенно вокруг болтовых наконечников - там часто возникают микрозазоры
• Хранить муфту следует в сухом месте, при температуре от –10 C до +30 C, избегая прямого солнечного света
• Артикул 22020169 - единственный номер для заказа этой модели от Нева-Транс Комплект; аналоги не гарантируют совместимости
