Муфта соединительная 4СТп-1-25/50-Б с болт. наконечниками | 50111 КВТ

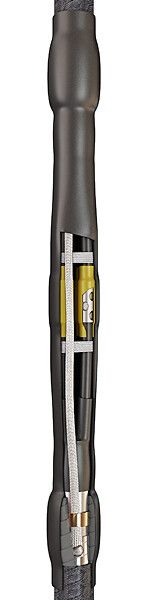

Муфта кабельная соединительная 1 кВ 4Стп-1-25/50-Б КВТ предназначена для надёжного соединения четырёхжильных кабелей с бумажной или пластиковой изоляцией на напряжение до 1 кВ. Применяется в сетях с бронированной и небронированной конструкцией, особенно там, где важна герметичность и долговечность - например, в -траншах, камерах, колодцах. Изделие выполнено из негорючего термопластика без галогенов, что делает его безопасным для эксплуатации в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Муфта кабельная соединительная 1 кВ 4Стп-1-25/50-Б КВТ используется для создания герметичного и электроизолирующего соединения между двумя участками кабеля. Подходит для кабелей с бумажной маслопропитанной изоляцией (например, ААБл, СБл, ААШв) и с пластмассовой изоляцией. Может применяться как с броней, так и без неё, при наличии алюминиевой или свинцовой оболочки. Область применения - распределительные сети 0,6–1 кВ: подземные кабельные трассы, кабельные камеры, силовые щиты, объекты ЖКХ, энергообъекты, промышленные установки.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Сечение жил: до 50 мм2
• Количество жил: 4
• Тип изоляции: пропитанная бумажная (совместима также с пластиковыми изоляциями)
• Материал корпуса: негорючий термопластик, без галогенов (HF)
• Способ монтажа: термоусадка
• Тип подключения: винтовой (возможно использование как болтовых, так и опрессовочных соединителей)
• Рабочий температурный диапазон: от –50 C до +50 C
• Цвет: черный
• Нормативный документ: ТУ 3599-006-97284872-2006
• Соответствие: ГОСТ 34839-2022

Совместимость и монтаж

Муфта совместима с кабелями типов: ААБл, (А)СБл, (А)СКл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв. Для монтажа требуется нагрев термоусадочных элементов пропановой горелкой ПГ (КВТ). Установка выполняется в следующем порядке:

• Подготовка концов кабеля: зачистка изоляции, удаление оболочек
• Надевание термоусаживаемых манжет, перчаток и кожуха
• Загрузка винтовых соединителей (болтовых или опрессовываемых)
• Фиксация провода заземления через пружины постоянного давления
• Обжиг всех элементов равномерным пламенем горелки

На кабелях с броней из стали или алюминия обязательна установка допкомплекта «Комплект заземления КМПБ». Пайка брони запрещена - вместо этого применяются механические фиксаторы. Для демонтажа болтовых наконечников рекомендован набор НМБ-6 (КВТ).

Безопасность и стандарты

Муфта кабельная соединительная 1 кВ 4Стп-1-25/50-Б КВТ изготовлена согласно ТУ 3599-006-97284872-2006 и соответствует требованиям ГОСТ 34839-2022. Полимерные материалы не содержат галогенов - при возгорании не выделяют едких паров. Конструкция предотвращает перегрев бумажной изоляции благодаря использованию пружин вместо пайки при заземлении. Температурный режим работы (-50…+50 C) гарантирует сохранение целостности в суровых климатических условиях.

Преимущества

• Высокая степень герметизации благодаря термоплавкому клею внутри манжет и кожуха
• Универсальность: работает с любыми типами соединений - болтовыми и опрессовочными
• Защита бумажной изоляции от теплового воздействия при заземлении за счёт пружин постоянного давления
• Экологическая безопасность: состав без галогенов, не выделяет токсичных веществ
• Долговечность: материал устойчив к влаге, химическим воздействиям и перепадам температур
• Один комплект поддерживает широкий спектр кабельных типов - снижает потребность в запасах различных модификаций

Ограничения применения

• Не для кабелей с напряжением выше 1 кВ
• Не предназначен для монтажа на кабелях с медной броней - требуются специальные решения
• Требуется соблюдение технологии термоусадки; неквалифицированный монтаж может привести к потере герметичности
• При работе ниже –50 C возможно снижение эластичности материала - перед монтажом изделие следует прогреть до комнатной температуры
• Для кабелей с броней обязательно использование дополнительного комплекта КМПБ

Примеры использования

• Соединение двух участков кабеля ААБл в подземном канале городской распределительной сети
• Ремонт поврежденного участка кабеля СБл в кабельной камере промышленного цеха
• Монтаж ответвления от основной трассы кабеля ААШв к насосной станции
• Замена старого соединения в системе освещения дворового комплекса с бронированным кабелем

Практические советы

• Перед монтажом проверьте соответствие сечения жил кабеля (не более 50 мм2) и типа изоляции - не подходят кабели с полиэтиленовой изоляцией высокого класса (XLPE)
• Используйте только оригинальную горелку ПГ (КВТ): другие устройства могут вызвать неравномерный нагрев и деформацию
• При работе в холодную погоду храните муфту в помещении минимум 2 часа перед установкой
• Не затягивайте винтовые соединители слишком сильно - это может повредить жилы и нарушить контакт
• Проверяйте плотность термоусадки: все слои должны полностью обтянуть кабель без пузырей и складок
• Для кабелей с алюминиевой оболочкой всегда применяйте комплект КМПБ - даже если кажется, что пружины достаточно
