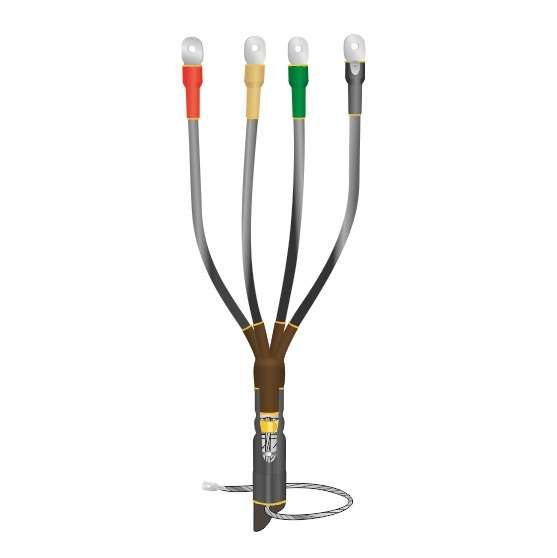

Муфта кабельная концевая внутр. установки 1кВ 1КВТпнг-LS-4х(16-25) без наконечн. Нева-Транс Комплект 22040037 Нева Транс

Муфта кабельная концевая внутренней установки 1 кВ 1КВТпнг-LS-4х(16-25) без наконечников от Нева-Транс Комплект - это готовое решение для герметичного и безопасного оконцевания четырёхжильных силовых кабелей сечением 16–25 мм2. Применяется в помещениях с любым уровнем влажности, обеспечивает пожаробезопасность и долговечность соединения.

Назначение и область применения

Муфта 1КВТпнг-LS-4х(16-25) используется для завершения кабельных линий на напряжение до 1 кВ. Подходит для кабелей с бумажной или пластмассовой изоляцией, с броней или без неё. Предназначена исключительно для внутренней установки - в помещениях, где есть доступ к месту монтажа. Часто применяется в распределительных щитах, трансформаторных подстанциях, промышленных цехах, офисных зданиях и других объектах с закрытой электропроводкой.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 16–25 мм2 (поддерживается диапазон, не требует точного совпадения)
• Количество жил: 4
• Тип исполнения: нг-LS - материал не распространяет горение, с низким дымо- и газовыделением
• Способ монтажа: термоусадка (нагрев горелкой или феном)
• Материал корпуса: полимерный композит
• Диапазон рабочих температур: от –50 C до +50 C
• Защита от внешних воздействий: не предназначена для улицы, не имеет IP-защиты

Совместимость и монтаж

Муфта 1КВТпнг-LS-4х(16-25) совместима с кабелями типа АВВГ, АВБбШв, ВВГ, ВБбШв и аналогичными, имеющими четыре токоведущих жилы. Для монтажа требуется подготовить разделку кабеля: удалить броню, изоляцию и экран, оставив нужную длину жил. После этого все элементы муфты (термоусадочные трубки, изоляционные колпачки, заземляющие детали) надеваются последовательно и нагреваются равномерно. Особое внимание - креплению заземления: для кабелей с бумажной изоляцией используется пружина и терка; для бронированных - пайка к бронелентам. Инструкция по сборке прилагается к каждому комплекту.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждён сертификатами пожарной безопасности и Госстандарта РФ
• Материалы класса нг-LS снижают риск возгорания и минимизируют выделение токсичных веществ при перегреве

Преимущества

• Высокая герметичность после термоусадки - предотвращает попадание влаги и пыли
• Экологическая безопасность: материалы не выделяют хлора и кислот при нагреве
• Стабильная работа в широком температурном диапазоне
• Не требует специальных инструментов кроме теплового устройства (фен/горелка)
• Универсальная - подходит как для кабелей с броней, так и без неё

Ограничения применения

• Не предназначен для наружной установки - не защищён от осадков, прямого UV-излучения и механических повреждений
• Не подходит для кабелей с числом жил отличным от 4
• Не содержит наконечники - необходимо использовать собственные или запрашивать комплект с наконечниками отдельно
• Требует точного соблюдения технологии термоусадки: недостаточный или избыточный нагрев снижает надёжность
• Не рекомендовано использование в условиях постоянного контакта с маслами, растворителями и агрессивными химикатами

Примеры использования

• Завершение кабеля АВВГ 4×25 перед подключением к шинам в распределительном щите
• Оконцевание кабеля ВБбШв 4×16 в подвале производственного здания
• Соединение кабеля с бумажной изоляцией в трансформаторной будке
• Монтаж в системах аварийного освещения и пожарной сигнализации, где важна пожаробезопасность

Практические советы

• Перед монтажом проверьте, что сечение кабеля действительно попадает в диапазон 16–25 мм2 - слишком тонкий или толстый кабель не обеспечит плотного прилегания
• Используйте только профессиональный термофен с регулировкой температуры - обычная бытовая сушилка не подойдёт
• Обязательно выполните заземление: игнорирование этой операции нарушает требования ПУЭ
• При работе с кабелями с бумажной изоляцией - тщательно просушите место разделки, чтобы избежать образования конденсата
• Храните муфту в сухом месте, избегая прямого солнечного света - даже в упаковке полимеры чувствительны к УФ-излучению
