Муфта соединительная 4ПСТ-1-150/240 без болт. наконечников | 57799 КВТ

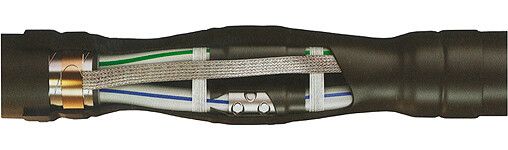

Муфта кабельная соединительная 4ПСТ-1-150/240 без болтовых наконечников 1кВ от КВТ предназначена для надёжного и герметичного соединения четырёхжильных кабелей с пластмассовой изоляцией без брони, рассчитана на работу при напряжении до 1 кВ. Муфта выполнена из негорючего термопластика, не содержит галогенов и легко монтируется методом термоусадки.

Назначение и область применения

Муфта 4ПСТ-1-150/240 без болтовых наконечников 1кВ применяется исключительно для соединения четырёхжильных кабелей с изоляцией из ПВХ, СПЭ или ЭПР, которые не имеют металлической брони. Подходит для кабелей типов: АВВГ, ПвВГ, NYM, NYY, РВГ, АРВГ, РБВ, АРБВ и других аналогичных. Не предназначен для кабелей с броней - для них требуется другая модификация с пометкой "(б)". Область применения: внутри помещений, в траншейных каналах, колодцах, распределительных устройствах - там, где необходима высокая степень защиты от влаги и механических воздействий.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 4
• Номинальное сечение проводника: 150–240 мм2
• Тип исполнения: термоусаживаемая
• Способ монтажа: нагрев с помощью пропановой горелки
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Цвет: черный
• Диапазон рабочих температур: от –50 C до +50 C
• Состав: без галогенов (HF-Free)
• Нормативный документ: ТУ 3599-006-97284872-2006

Совместимость и монтаж

Муфта 4ПСТ-1-150/240 без болтовых наконечников 1кВ совместима только с кабелями без брони. Установка выполняется путём равномерного прогрева термоусаживающихся элементов пропановой горелкой (например, ПГ от КВТ). После нагрева материал сжимается, образуя плотное, герметичное соединение благодаря внутреннему слою термоплавкого клея. Отдельно следует отметить: муфта не включает болтовые наконечники - они должны быть установлены заранее на концах кабельных жил перед монтажом. Также допускается использование опрессовочных соединителей - всё зависит от предварительной подготовки кабеля.

Безопасность и стандарты

Произведено согласно ТУ 3599-006-97284872-2006. Полимерные материалы не выделяют токсичных галогенных паров при возгорании - что повышает безопасность в закрытых помещениях. Температурный режим работы (-50...+50 C) гарантирует сохранение целостности изоляции даже в условиях сурового климата. Продукт не требует специальной сертификации для бытового или промышленного использования, поскольку соответствует действующим нормам для кабельных соединений до 1 кВ.

Преимущества

• Высокая герметичность: термоплавкий клей заполняет все микрозазоры, предотвращая попадание влаги
• Механическая прочность: внешний кожух усиливает соединение и защищает от ударов и перегибов
• Стойкость к экстремальным температурам: работает в холодном климате и при повышенной тепловой нагрузке
• Легкость установки: один этап - прогрев, никаких сварки, пайки или затяжки болтов
• Экологическая безопасность: состав без галогенов снижает риск образования ядовитых веществ при пожаре

Ограничения применения

• Не для кабелей с броней - применение на таких кабелях (например, АВБбШв) приведёт к нарушению заземления и потере герметичности
• Требуется предварительная подготовка жил: обязательно наличие оконцовки (опрессованной или болтовой) до начала монтажа
• Запрещён монтаж при температуре ниже –50 C - материал становится хрупким
• Не рекомендовано использование вне закрытых систем (на открытом воздухе без защитного кожуха)
• Не заменяет ответвительные муфты - только сплошные соединения между двумя участками кабеля

Примеры использования

• Подключение силового кабеля АВВГ к распределительному щиту в цеху
• Соединение двух участков кабеля NYM в подвале многоквартирного дома
• Восстановление поврежденного участка кабеля РВГ в технологическом канале
• Обустройство временной линии питания на объекте с ограниченным доступом

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (150–240 мм2): слишком маленькое сечение не будет плотно фиксироваться, большое - вызовет деформацию
• Используйте только пропановую горелку с регулируемым пламенем - избыток тепла может прожечь изоляцию
• Не забудьте удалить штрафную изоляцию с концов кабеля и правильно обработать жилы - грязь и влага снизят качество соединения
• Проверяйте цвет муфты: она должна стать однородно матово-черной после усадки; светлые пятна указывают на недостаточный прогрев
• Для кабелей с броней - выбирайте модель с пометкой “(б)” и обязательным комплектом заземления КМПБ
