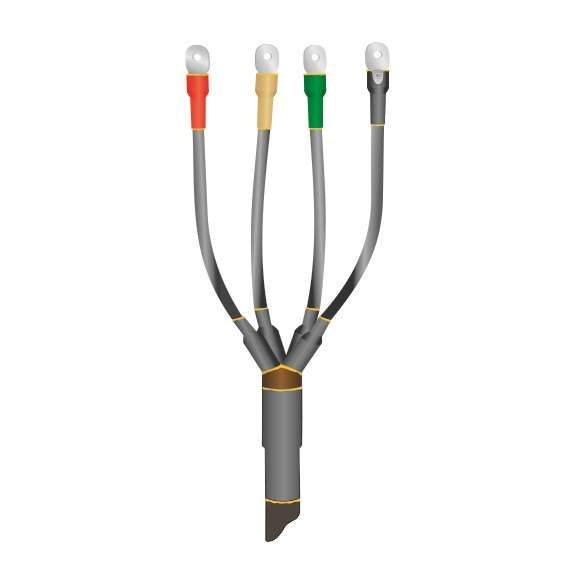

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)Тпнг-LS-4х(150-240) без наконечн. Нева-Транс Комплект 22040096 Нева Транс

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тпнг-LS-4х(150-240) без наконечников от Нева-Транс Комплект предназначена для герметичного и безопасного оконцевания четырёхжильных силовых кабелей с изоляцией из полиэтилена или ПВХ без брони. Применяется как во внутренних помещениях, так и на открытой территории при экстремальных температурах.

Назначение и область применения

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тпнг-LS-4х(150-240) без наконечников используется для завершения кабельных линий напряжением до 1000 В. Подходит для кабелей сечением 150, 185 и 240 мм2 с пластмассовой изоляцией, без металлической брони. Область применения - здания любого типа (в том числе с повышенными требованиями к пожаробезопасности), тоннели, эстакады, outdoor-объекты, распределительные пункты, подстанции и другие места, где требуется надёжное соединение кабеля с оборудованием или шинной системой.

Технические характеристики

• Номинальное напряжение: 1000 В
• Число жил: 4
• Сечение кабеля: 150–240 мм2
• Тип монтажа: термоусадка
• Исполнение: нг-LS (не поддерживают горение, с пониженным дымо- и газовыделением)
• Материал корпуса: полимерный состав
• Диапазон рабочих температур: от –50 C до +50 C
• Максимальная относительная влажность: до 98%
• Защита от внешнего влияния: без брони, устойчивость к УФ-излучению и атмосферным осадкам

Совместимость и монтаж

Муфта кабельная концевая 1ПКВ(Н)Тпнг-LS-4х(150-240) совместима исключительно с кабелями без брони и с однородной пластмассовой изоляцией. Для монтажа требуются:

• Правильно выполненная разделка кабеля (по чертежу производителя)
• Горелка или высокотемпературный фен (температура нагрева - около 200–250 C)
• Отсутствие механических повреждений поверхности кабеля перед установкой

Не допускается использование с кабелями с бумажной, маслонаполненной или бронированной конструкцией. Перед сборкой необходимо проверить соответствие сечения кабеля заявленному диапазону - 150–240 мм2. Установка возможна как в закрытых помещениях, так и вне зданий.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Выполнено по техническим условиям ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждённые сертификаты: пожарная безопасность (нг-LS), соответствие госстандартам РФ
• Материалы не поддерживают горение, при возгорании выделяют минимальное количество дыма и токсичных газов

Преимущества

• Экологическая безопасность: материалы не содержат хлора и тяжёлых металлов
• Стойкость к перепадам температур - работает даже при –50 C
• Устойчивость к УФ-излучению - не трескается и не выцветает на солнце
• Высокая степень защиты от влаги и запыления благодаря равномерной термоусадке
• Легко диагностируется после монтажа - видна плотная адгезия материала к кабелю

Ограничения применения

• Не для кабелей с броней, свинцовыми оболочками или бумажной изоляцией
• Запрещается использовать с кабелями сечением менее 150 мм2 или более 240 мм2 - риск недостаточной усадки или разрушения
• Не рекомендовано применение в местах постоянного контакта с минеральным маслом, растворителями или агрессивными химикатами
• Требуется точное соблюдение технологии термоусадки - некорректный прогрев снижает герметичность

Примеры использования

• Оконцевание кабеля ВВГнг-LS 4×185 на выходе из распределительного щита в офисном здании
• Подключение кабеля YKY 4×240 к трансформатору на открытой подстанции в условиях сурового климата
• Завершение линии питания конвейера в цеху с повышенной влажностью
• Монтаж на воздушных опорах ЛЭП 1 кВ в регионах с зимними температурами ниже –40 C

Практические советы

• Перед монтажом обязательно проведите подготовку кабеля - зачистите жилы точно по размеру, удалите все следы грязи и влаги
• Используйте только профессиональный теплогенератор с регулировкой температуры; избегайте пламени горелки прямо на материале - равномерный прогрев важнее мощности
• Проверьте целостность термоусадочных элементов до начала работы - наличие микротрещин или деформаций - причина отказа
• После монтажа убедитесь, что муфта полностью усохла: поверхность должна быть гладкой, без пузырей и вздутостей
• Для длительной службы в условиях повышенной влажности дополнительно используйте герметик на конце кабеля, если он проходит через стену или трубу
