Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)Тпбнг-LS-4х(150-240) без наконечн. Нева-Транс Комплект 22040072 Нева Транс

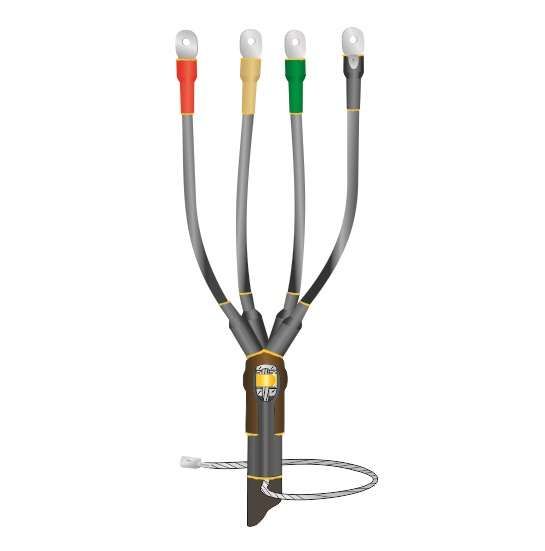

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тпбнг-LS 4х(150-240) без наконечников от Нева-Транс Комплект предназначена для герметичного и безопасного оконцевания четырёхжильных бронированных кабелей сечением 150–240 мм2 на напряжение до 1 кВ. Подходит как для внутренних, так и для наружных условий эксплуатации.

Назначение и область применения

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тпбнг-LS 4х(150-240) используется для завершения силовых кабелей с пластмассовой изоляцией и металлической броней - как внутри зданий, так и на открытой территории. Применяется там, где требуется надёжная изоляция, защита от внешних факторов и соблюдение норм пожарной безопасности. Особенно актуальна для объектов с повышенными требованиями к безопасности: жилые дома, промышленные цеха, трансформаторные подстанции, энергообъекты, метрополитены.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 150–240 мм2
• Количество жил: 4
• Тип исполнения: термоусадочная
• Материал корпуса: полимерный состав
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Диапазон рабочих температур: от –50 C до +50 C
• Относительная влажность: до 98%
• Исполнение по пожарной безопасности: нг-LS (не поддерживают горение, с пониженным дымо- и газовыделением)
• Защитный покров: наличие брони (совместима с кабелями с внутренним и наружным бронированием)

Совместимость и монтаж

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тпбнг-LS 4х(150-240) совместима исключительно с кабелями с пластмассовой изоляцией и бронёй. Для монтажа необходимо выполнить подготовку конца кабеля: зачистить изоляцию, удалить броню, закрепить заземляющий проводник. Монтаж выполняется методом термоусадки:

• На предварительно установленные элементы муфты нагревается специальной горелкой или высокотемпературным феном;
• Полимерные детали равномерно усыхаются, плотно облегают поверхность кабеля;
• Заземление к броне осуществляется через пружину постоянного давления и терку - без сварки или болтовых соединений.

Не требуются наконечники - контакты формируются непосредственно на жилах после зачистки. Перед монтажом проверьте соответствие сечения кабеля заявленному диапазону (150–240 мм2): использование вне этого диапазона недопустимо.

Безопасность и стандарты

Муфта кабельная концевая 1 кВ 1ПКВ(Н)Тпбнг-LS 4х(150-240) соответствует следующим нормативам:

• ГОСТ 13781.0-86 - Общие технические условия на кабельные муфты
• ТУ Нева-Транс 3599-012-31930690-2016 - Технические условия производства
• Требования пожарной безопасности: материалы класса нг-LS - не поддерживают горение, минимизируют образование дыма и токсичных газов при возгорании

Продукт прошёл независимые испытания и имеет действующие сертификаты соответствия Росстандарта и пожарной службы РФ.

Преимущества

• Высокая механическая прочность благодаря полимерной оболочке и термоусадке
• Экологическая безопасность: отсутствие хлора, фталатов и других опасных веществ
• Устойчивость к УФ-излучению - не трескается и не выцветает на солнце
• Работает в условиях высокой влажности и перепадов температур
• Легко монтируется без сложного оборудования - достаточно термофена или газовой горелки
• Автономное заземление: система с пружиной обеспечивает надёжный контакт с броней без дополнительных креплений

Ограничения применения

• Не кабели с бумажной или маслонаполненной изоляцией
• Не предназначен для кабелей с сечением менее 150 мм2 или более 240 мм2
• Не рекомендован для длительного пребывания в прямом потоке воды (например, в канализациях или затопляемых участках)
• Термоусадка возможна только при температуре выше –10 C; при более низких температурах требуется прогрев кабеля перед монтажом
• Не заменяет распределительную муфту - применяется только для оконцевания

Примеры использования

• Оконцовка кабеля АВБбШв 4×185 на выходе из трансформаторной подстанции
• Подключение кабеля ВВБбШв 4×240 к щиту управления в холодном цеху
• Завершение кабеля с броней на столбе ЛЭП в регионах с суровым климатом (Сибирь, Дальний Восток)
• Обустройство кабельных переходов в метро, больницах, школах - где важна пожарная безопасность

Практические советы

• Перед монтажом обязательно проведите визуальный контроль целостности кабеля и отсутствие повреждений изоляции
• Часто допускается ошибка - неверный выбор сечения. Убедитесь, что ваш кабель точно попадает в диапазон 150–240 мм2
• При работе в холодную погоду (< –10 C) прогрейте место монтажа тепловым феном до +5…+10 C
• Не используйте обычный бытовой фен - нужна температура не ниже 250 C для полноценной усадки
• Проверьте правильность расположения заземляющего провода: он должен плотно прижиматься к броне пружиной, а не просто лежать рядом
• Храните муфту в сухом месте, избегая прямого солнечного света - даже при наличии УФ-стойкости долгое воздействие снижает срок службы
