Наконечник алюмомедный OptiKit L-DTL-120-12 | 278175 КЭАЗ

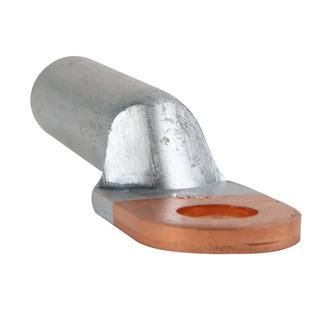

Наконечник алюмомедный L-DTL-120-12 КЭАЗ предназначен для надёжного соединения алюминиевых и медных проводников в электрических цепях до 10 кВ. Этот элемент используется при опрессовке зачищенных проводов сечением 120 мм2 и обеспечивает устойчивый контакт без перегрева, что снижает риск аварий. Продукт входит в серию OptiKit L/C и выпускается Курским электроаппаратным заводом.

Назначение и область применения

Наконечник алюмомедный L-DTL-120-12 КЭАЗ применяется для оконцевания алюминиевых проводов и кабелей перед подключением к медным шинам, зажимам или оборудованию. Он исключает прямой контакт алюминия и меди, предотвращая электрохимическую коррозию и повышенное переходное сопротивление. Подходит для установки в распределительных устройствах, трансформаторных подстанциях, на вводах в здания и в промышленном оборудовании, где требуется комбинированное соединение металлов.

Технические характеристики

• Номинальное поперечное сечение: 120 мм2 - соответствует проводам сечением от 16 до 300 мм2, указанным в документации производителя;
• Диаметр отверстия: 12 мм - подходит для болтов M12 и аналогичных крепёжных элементов;
• Материал: алюминий с медной вставкой - обеспечивает совместимость с обоими типами проводников;
• Номинальное напряжение: 10 000 В - рассчитан на работу в сетях высокого напряжения до 10 кВ;
• Диапазон рабочих температур: от –40 C до +80 C - выдерживает экстремальные условия, включая холодные регионы и нагретые помещения;
• Форма гильзы: короткая - компактная конструкция для ограниченного пространства;
• Форма поперечного сечения: круглая - стандартизированный профиль для универсальной опрессовки;
• Покрытие: без покрытия - требует защиты от коррозии в агрессивных средах;
• Цвет: серый - визуально отличается от медных и алюминиевых наконечников других типов.

Совместимость и монтаж

Наконечник алюмомедный L-DTL-120-12 КЭАЗ совместим с опрессовочными клещами, имеющими матрицу для сечений 120 мм2 и диаметром отверстия 12 мм. Перед монтажом необходимо:

• Защитить алюминиевый провод от оксидной плёнки - зачистить на длину, равную глубине гильзы;
• Не использовать инструмент с матрицей для медных наконечников - это может повредить алюминиевую часть;
• Проверить соответствие диаметра болта 12 мм - не допускается использование более крупных креплений;
• Убедиться, что провод полностью вошёл в гильзу - недостаточная посадка вызывает перегрев.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 61238-1-2019 для наконечников силового оборудования. Номинальное напряжение 10 кВ гарантирует безопасную работу в системах класса напряжения до 10 кВ. Отсутствие покрытия не влияет на электробезопасность, но требует соблюдения условий эксплуатации в сухих или защищённых местах.

Преимущества

• Обеспечивает долговечное соединение между алюминием и медью - исключает образование оксидов и нагрев;
• Высокая механическая прочность после опрессовки - выдерживает вибрацию и нагрузки;
• Стандартные размеры - легко заменяются в существующих проектах;
• Произведён на заводе КЭАЗ - известный производитель силовой аппаратуры с проверенной качественной линейкой OptiKit L/C.

Ограничения применения

• Не предназначена для работы в условиях постоянного контакта с водой, солеными испарениями или химически активной средой - отсутствие покрытия делает её уязвимой к коррозии;
• Не рекомендуется применять с проводами меньшим сечением, чем 16 мм2 - возможна потеря механической фиксации;
• Не подходит для многожильных проводов с очень мягкими жилами - требуется точная подготовка поверхности;
• Не следует использовать в качестве самостоятельного изоляционного элемента - всегда требуется внешняя изоляция или корпус.

Примеры использования

• Подключение алюминиевого кабеля 120 мм2 к медной шине в распределительном щите 10 кВ;
• Присоединение выводов трансформатора с медными зажимами к алюминиевой линии электропередачи;
• Монтаж заземления в промышленных цехах с алюминиевыми проводниками;
• Ремонт старых электросетей, где сохранены алюминиевые провода, но оборудование имеет медные контакты.

Практические советы

• Перед опрессовкой протестируйте матрицу клещей на тестовом образце - давление должно быть достаточным для деформации гильзы, но не раздавливать провод;
• После монтажа проверьте усилие затяжки болта - используйте динамометрический ключ, если указано в руководстве оборудования;
• В условиях повышенной влажности или агрессивной среды нанесите антикоррозийную смазку на место соединения - например, состав на основе лития;
• Храните наконечники в сухом месте - даже без покрытия они не теряют свойств при правильных условиях;
• При замене убедитесь, что артикул 278175 точно соответствует вашему сечению - другие модели серии имеют иные диаметры отверстий.
