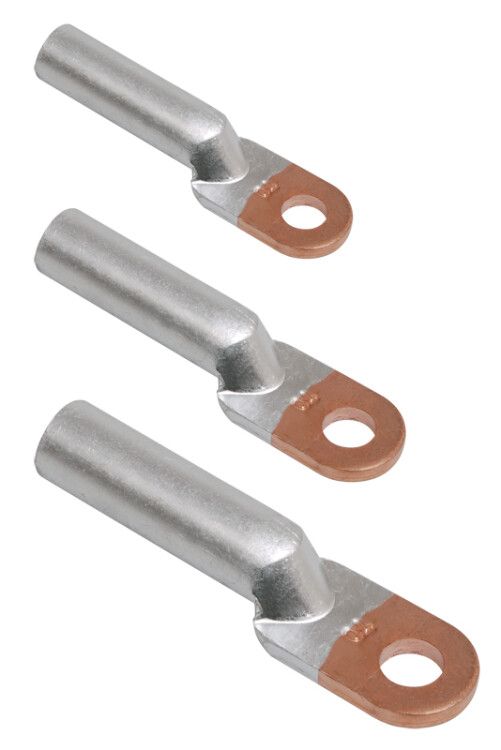

Наконечник медно-алюминиевый DTL(ТАМ)-120мм сварн. IEK UNP31-120-15-14

Наконечник медно-алюминиевый DTL-120 сварной от IEK предназначен для надёжного соединения алюминиевых проводников с медными элементами - шинами, кабелями и проводами - без образования гальванической пары. Артикул unp31-120-15-14 обеспечивает устойчивую передачу тока на больших сечениях, особенно в условиях повышенной влажности или переменных температур.

Назначение и область применения

Наконечник медно-алюминиевый DTL-120 сварной используется там, где необходимо соединить алюминиевый провод с медной шиной или кабелем. Прямое соединение этих металлов вызывает электрохимическую коррозию - этот наконечник предотвращает такой эффект за счёт комбинированной конструкции из двух материалов. Подходит для силовых цепей в распределительных щитах, подстанциях, промышленном оборудовании, системах освещения и энергообеспечения зданий.

Технические характеристики

• Номинальное поперечное сечение: 120 мм2 - рассчитан на токовые нагрузки до 300–350 А в зависимости от условий эксплуатации
• Материал: алюминий с медной вставкой - алюминиевая часть для присоединения к алюминиевому проводу, медная - для контакта с медной шиной
• Форма поперечного сечения: многопроволочная круглая / секторная жила - совместим с гибкими и многожильными проводами
• Способ монтажа: опрессовка - требует специальных клещей, не допускает пайки или болтового крепления
• Наружный диаметр: 22 мм - важен для выбора изоляционных трубок или термоусадочных покрытий
• Внутренний диаметр: 14,5 мм - соответствует внешнему диаметру алюминиевого провода сечением 120 мм2
• Цвет: серый - визуально отличается от однородных медных или алюминиевых наконечников, упрощает идентификацию
• Срок службы: 5 лет - указан при соблюдении условий монтажа и эксплуатации; реальный срок зависит от среды и нагрузки

Совместимость и монтаж

Наконечник медно-алюминиевый DTL-120 сварной совместим только с алюминиевыми проводами сечением 120 мм2 и медными шинами или клеммами, рассчитанными на аналогичную площадь контакта. Для монтажа требуется hydraulic or mechanical press with appropriate dies - обычные кусачки или плоскогубцы недостаточно. После опрессовки проверьте качество соединения: отсутствие трещин, равномерная деформация, плотное прилегание к жиле. Не используйте для однопроволочных жил - они не обеспечивают достаточного контакта с внутренней поверхностью наконечника.

Преимущества

• Устраняет риск коррозии при соединении алюминия и меди - продлевает жизнь контактному узлу
• Стандартная форма и размеры - легко заменяются на аналоги других производителей
• Высокая механическая прочность после опрессовки - выдерживает вибрации и перегрузки
• Серый цвет позволяет быстро отличить от однородных наконечников - снижает вероятность ошибки при обслуживании

Ограничения применения

• Не предназначена для постоянного погружения в воду - не имеет защиты IP
• Не рекомендовано применение в местах с частыми температурными скачками выше +80 C
• Запрещено использовать с медными проводами - только с алюминиевыми
• Срок службы 5 лет - не является гарантией долговечности при некорректной установке или перегрузках
• Не подходит для автоматических линий сборки - требует ручной опрессовки

Примеры использования

• Подключение алюминиевого кабеля 120 мм2 к медной шине в главном распределительном щите промышленного объекта
• Соединение алюминиевой жилы с медным выводом автомата в распределительной камере
• Присоединение алюминиевого провода к медной клемме трансформатора или реактора
• Работы по модернизации старых сетей, где сохранён алюминиевый кабель, но установлены новые медные устройства

Практические советы

• Перед монтажом зачистите жилу до блестящего металла - оксидная плёнка на алюминии снижает проводимость
• Выбирайте матрицу для опрессовки точно по размеру - слишком маленькая повредит наконечник, слишком большая - не обеспечит герметичность
• Проверяйте посадочный диаметр 14,5 мм - он должен идеально совпадать с внешним диаметром вашей жилы
• После опрессовки можно нанести антиоксидантную смазку на контактную поверхность - увеличит срок службы в агрессивной среде
• Не путайте с наконечниками DTL-95 или DTL-150 - даже небольшая разница в сечении может привести к нагреву и выходу из строя
• Arтикул unp31-120-15-14 - всегда указывайте его при заказе запчастей, чтобы избежать несовместимости
