Гильза соединительная алюминиевая ГА 50-9 EKF PROxima | gl-50-9

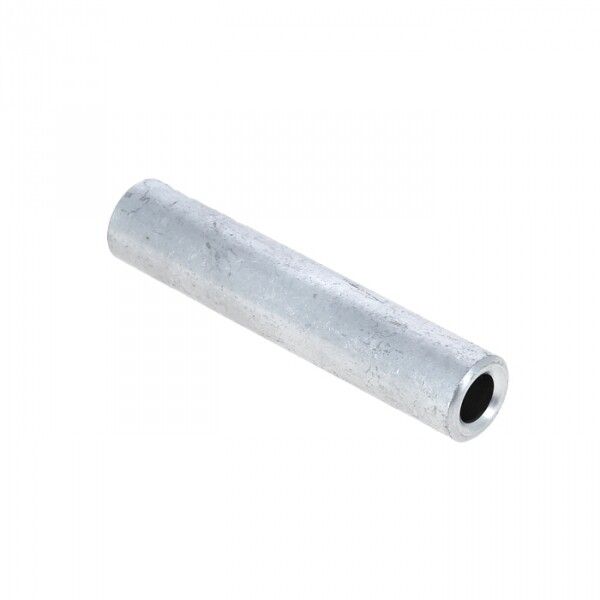

Гильза соединительная алюминиевая ГА 50-9 от EKF PROxima предназначена для надёжного соединения алюминиевых и сталеалюминиевых проводов методом опрессовки. Применяется в воздушных и кабельных линиях до 35 кВ, особенно там, где важна механическая прочность и устойчивость к натяжению.

Назначение и область применения

Гильза соединительная алюминиевая ГА 50-9 используется для создания электрического и механического соединения между жилами кабелей и проводов с алюминиевыми сердечниками. Подходит для соединения сталеалюминиевых проводов и кабелей с жилами из алюминиево-магниево-кремниевого сплава (Альдрей). Применяется в распределительных сетях 6–35 кВ, на опорах ЛЭП, в ответвлениях, переходах и других точках, где требуется прочное и долговечное соединение без сварки.

Технические характеристики

• Номинальное сечение жилы: 50 мм2
• Номинальное напряжение: 35 кВ
• Материал: алюминий марки АД1 (цельнотянутая труба)
• Наружный диаметр: 16 мм
• Внутренний диаметр: 9 мм
• Форма поперечного сечения: круглая
• Тип соединения: полностью защищённая от натяжения
• Способ монтажа: опрессовка
• Исполнение: прямое
• Цвет: серый
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Гильза ГА 50-9 совместима исключительно с проводами и кабелями, имеющими алюминиевые или сталеалюминиевые жилы. Для правильной установки:

• Жилы должны иметь сечение 50 мм2 - не больше и не меньше.
• Перед опрессовкой секторные жилы необходимо предварительно скруглить, чтобы обеспечить равномерное давление при сжатии.
• Используйте специальный пресс и матрицу, подходящую по размеру для гильз диаметром 16 мм.
• Не допускается использование с медными жилами - возможен электрохимический контакт и быстрое разрушение соединения.

Безопасность и стандарты

Производство гильзы ГА 50-9 выполнено в соответствии с ГОСТ 23469.2-79. Материал АД1 обеспечивает высокую электропроводность и коррозионную стойкость. Каждая гильза имеет маркировку с указанием типа и сечения - это позволяет избежать ошибок при монтаже. Соответствие стандарту гарантирует безопасность работы в сетях до 35 кВ.

Преимущества

• Высокая прочность благодаря цельнотянутой алюминиевой трубе - снижает риск деформации при нагрузке.
• Устойчивость к натяжению - идеальна для воздушных линий, где провода постоянно находятся под механическим напряжением.
• Чёткая маркировка на каждом изделии - ускоряет выбор и минимизирует ошибки на объекте.
• Совместимость с Альдрей - позволяет использовать одну гильзу для современных кабелей нового поколения.

Ограничения применения

• Не применяется для соединений с медными жилами - возникает гальваническая пара, вызывающая коррозию.
• Не предназначен для использования в условиях постоянного погружения в воду или агрессивных химических средах - хотя IP-класс не указан, внешняя поверхность не защищена от воздействия жидкостей.
• Требует обязательной опрессовки - скручивание или пайка недопустимы.
• Работает только с жилами точно 50 мм2 - применение с другими сечениями (например, 35 или 70 мм2) нарушает механическую целостность соединения.

Примеры использования

• Соединение двух участков сталеалюминиевого провода СА-50 на опоре ЛЭП 10 кВ.
• Ответвление от основного кабеля Альдрей к трансформаторной подстанции.
• Замена повреждённого участка кабеля в распределительном щите с алюминиевыми жилами.
• Обустройство перехода между старым алюминиевым кабелем и новым проводом того же сечения.

Практические советы

• Перед монтажом проверьте, что диаметр жилы после скругления легко проходит через внутреннее отверстие гильзы (9 мм) - если слишком плотно, перепроверьте сечение.
• Используйте только рекомендованную пресс-матрицу - некорректный инструмент приведёт к плохому контакту или трещинам в гильзе.
• После опрессовки осмотрите место соединения: не должно быть видно выступов, трещин или неравномерного сжатия.
• Храните гильзы в сухом месте - даже алюминий может окисляться при длительном контакте с влагой, особенно в промышленных зонах.
• Гильза ГА 50-9 от EKF PROxima - один из немногих вариантов, где маркировка сохраняется даже после опрессовки; используйте её для документирования работ.
