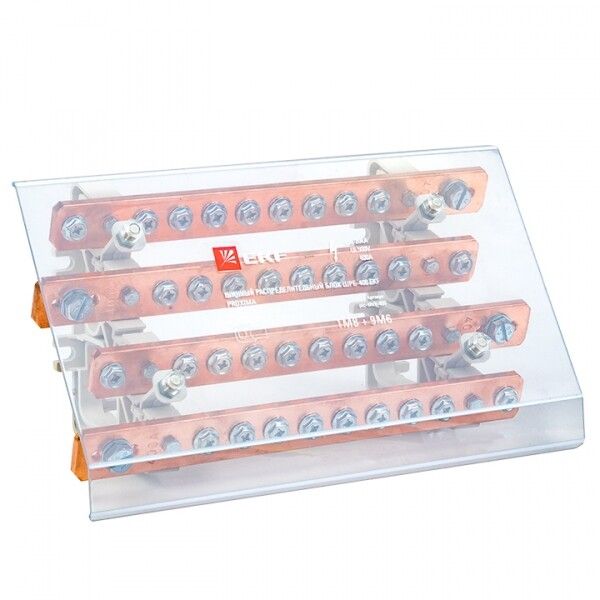

Блок распределительный шинный ШРБ-400 PROxima 400А EKF plc-shrb-400

Блок распределительный шинный ШРБ-400 от EKF PROxima - это компактное устройство для организации распределения электроэнергии внутри щитов. Он обеспечивает надёжное соединение проводов сечением от 2,5 до 70 мм2 при напряжении до 660 В и токе до 400 А, идеально подходя для промышленных НКУ и автоматизированных систем.

Назначение и область применения

Блок распределительный шинный ШРБ-400 предназначен для создания чёткой, безопасной и удобной системы распределения фазного и нулевого провода в распределительных шкафах. Применяется в промышленных установках: на станках, конвейерах, пультах управления, в системах автоматизации и других объектах с высокой плотностью коммуникаций. Подходит для сборки щитов по принципу “чистой” проводки - когда требуется минимум лишних соединений и максимальная доступность для обслуживания.

Технические характеристики

• Номинальный ток: 400 А
• Напряжение: до 660 В
• Количество полюсов: 4 (три фазы + ноль)
• Наличие нейтральной шины: да (N-шина вынесена отдельно)
• Диапазон сечений проводников: 2,5–70 мм2
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги)
• Материал корпуса: полиамид PA66 (негорючий, термостойкий)
• Материал контактных элементов: медь
• Материал винтов: оцинкованная сталь
• Диапазон рабочих температур: от -30 C до +80 C
• Цвет: серый
• Способ монтажа: на монтажную плату (не на DIN-рейку)

Совместимость и монтаж

Блок распределительный шинный ШРБ-400 монтируется исключительно на жесткую монтажную плиту (плату) с помощью болтов или заклепок. Он не совместим с DIN-рейкой - для этого нужны другие модели. Установка требует предварительного сверления отверстий под крепление. Каждый полюс имеет отдельные зажимы с винтами, позволяющими затянуть проводник сечением до 70 мм2. Для подключения используйте только однопроволочные или многожильные провода с наконечниками - без них возможен перегрев из-за плохого контакта.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутреннего использования в защищённых помещениях. Степень защиты IP20 гарантирует, что токоведущие части недоступны для случайного прикосновения пальцем, но не защищает от попадания пыли или воды. Поэтому применять ШРБ-400 можно только в сухих, закрытых шкафах. Корпус выполнен из самозагасающего полиамида, который не распространяет горение - повышает пожаробезопасность всей системы.

Преимущества

• Чёткая разводка: четыре полюса + отдельная N-шина снижают риск путаницы при подключении
• Высокая нагрузочная способность: 400 А позволяет использовать в мощных цепях без дополнительных переходников
• Материалы долговечны: медные контакты обеспечивают низкое переходное сопротивление, полиамид не деформируется при нагреве
• Поддержка широкого диапазона сечений: от малых (2,5 мм2) до крупных (70 мм2) - один блок заменяет несколько клеммников
• Рекомендован для проектирования: наличие пометки «Рекомендованный проектный ассортимент» говорит о соответствии нормам ГОСТ и рекомендациям проектировщиков

Ограничения применения

• Не предназначено для открытого монтажа - IP20 не защищает от внешней среды
• Не устанавливается на DIN-рейку - требует специального крепления на плату
• Запрещено использование в условиях повышенной влажности, пыли, агрессивных газов или взрывоопасных зонах
• Не подходит для частых отключений - винтовые зажимы рассчитаны на постоянное соединение, а не на оперативное коммутирование

Примеры использования

• Распределение трёх фаз и ноля от главного автомата к групповым автоматам в промышленном щите
• Объединение нескольких входящих кабелей 35–50 мм2 перед подачей на частотники или пускатели
• Создание единой точки подключения нулевых проводов в системах управления технологическими линиями
• Формирование шинного поля в щитах с большим количеством потребителей (например, освещение, вентиляция, насосы)

Практические советы

• Перед монтажом проверьте, что отверстия в монтажной плате точно совпадают с крепёжными отверстиями ШРБ-400 - допуск по размеру минимальный
• Для проводов сечением более 35 мм2 обязательно используйте наконечники типа НШВИ или НКИ - это предотвращает ослабление контакта после вибрации
• Затягивайте винты моментом, указанным в документации производителя - переусиливать нельзя, чтобы не повредить резьбу или медный контакт
• При использовании в составе комплексной системы - размещайте ШРБ-400 рядом с источником питания, чтобы минимизировать длину ответвлений
• Не смешивайте этот блок с другими моделями EKF, если они имеют другую систему крепления - даже небольшое отличие в расположении отверстий может сделать сборку невозможной
