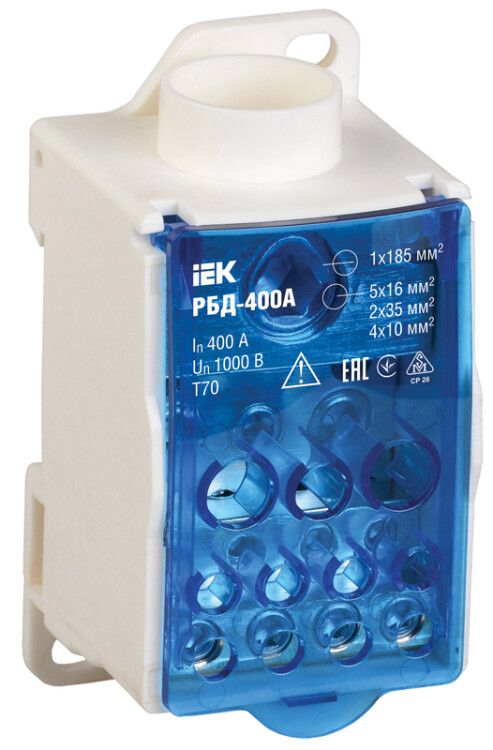

Блок распределительный РБД-400А 400А 1000В на DIN-рейку IEK (ИЭК) RBD-400

Распределительный блок на DIN-рейку РБД-400А от IEK предназначен для надёжного распределения тока между несколькими проводниками меньшего сечения от одного основного провода, обеспечивая компактное и безопасное подключение в распределительных шкафах. Артикул rbd-400 соответствует требованиям промышленного и жилого электрооборудования.

Назначение и область применения

Распределительный блок на DIN-рейку РБД-400А используется для объединения нескольких слабых проводов (до 16 мм2) с одним мощным входящим проводником (до 35 мм2). Применяется в качестве распределительной шины в силовых и осветительных щитах - как в промышленных установках, так и в квартирах. Подходит для создания главной заземляющей шины (ГЗШ) и распределения фазных и нулевых проводников внутри шкафа.

Технические характеристики

• Номинальное напряжение: 1000 В - работает в сетях переменного тока до 1000 В, частотой 50 Гц;
• Номинальный ток: 400 А - выдерживает длительную нагрузку до 400 ампер;
• Диапазон сечений подключаемых проводов: 10–35 мм2 - позволяет подсоединить один основной провод до 35 мм2 и несколько ответвлений;
• Число подключений: 12 - четыре точки для проводов 10 мм2, пять точек для 16 мм2; другие сечения не поддерживаются;
• Способ подключения: винтовой - надёжная фиксация через затяжку болта;
• Материал: корпус - негорючий пластик, контакты - латунь с антикоррозийным покрытием;
• Рабочая температура: от -40 до +70 C - подходит для холодных помещений и нагреваемых шкафов;
• Срок службы: 10 лет - рассчитан на долгую эксплуатацию без потери характеристик;
• Цвет: серый - совместим с промышленными стандартами окраски шкафов;
• Ударопрочность: да - устойчив к механическим воздействиям при монтаже и эксплуатации;
• Защита контактов: да - изолированные клеммы предотвращают случайное прикосновение к токоведущим частям.

Совместимость и монтаж

Распределительный блок на DIN-рейку РБД-400А монтируется двумя способами:

• На стандартную DIN-рейку шириной 35 мм - просто защёлкивается и фиксируется;
• На монтажную панель - с помощью двух винтов (дополнительно предусмотрены отверстия для крепления).

Не требует специальных инструментов: достаточно отвёртки для затяжки винтов. Убедитесь, что сечение подводящих проводов попадает в допустимые значения - 10–35 мм2. Для проводов меньше 10 мм2 использование невозможно - они не будут надёжно зажаты.

Безопасность и стандарты

Распределительный блок РБД-400А соответствует требованиям безопасности для оборудования до 1000 В. Защищённые контакты исключают риск поражения током при работе с шкафом. Негорючий корпус снижает вероятность распространения пламени. Соответствует рекомендованному проектному ассортименту IEK - прошёл внутренние испытания на термическую и электрическую стойкость.

Преимущества

• Высокая плотность подключений - 12 точек в компактном корпусе;
• Стандартный форм-фактор - легко заменяется и интегрируется в существующие шкафы;
• Надёжная фиксация - латунные контакты обеспечивают минимальное переходное сопротивление;
• Удобство обслуживания - все клеммы доступны без демонтажа всего блока;
• Подходит для заземления - можно использовать как ГЗШ в щите.

Ограничения применения

• Не подходит для проводов менее 10 мм2 - отверстия не позволяют надёжно закрепить тонкие жилы;
• Не имеет возможности подключения проводов 25 мм2 - хотя заявлен максимальный ток 400 А, конструкция не предусматривает такой вход;
• Не предназначен для постоянного погружения в воду - IP-класс защиты не указан, поэтому не используйте во влажных средах без дополнительной защиты;
• Не является автоматическим устройством - не обеспечивает коммутацию или защиту от перегрузки.

Примеры использования

• В промышленном щите: распределение питания от главного кабеля 25 мм2 на 4 двигателя по 16 мм2 каждый;
• В этажном щите: сборка PEN-проводника от ввода и распределение на группы квартир;
• Как ГЗШ: подключение всех контуров заземления в одном месте с возможностью проверки сопротивления;
• В системах управления: объединение сигналов датчиков с выходом на контроллер через одну точку.

Практические советы

• Перед монтажом удалите изоляцию с проводов точно на длину, указанную в документации - слишком длинная жила может повредить контакт;
• Затягивайте винты равномерно, без усилия - перетяжка деформирует латунь и снижает срок службы;
• Проверьте соответствие сечения: если нужен провод 25 мм2, выбирайте другой тип блока - РБД-400А не поддерживает его;
• При использовании в качестве ГЗШ обязательно проведите контрольное измерение сопротивления после монтажа;
• Для удобства обслуживания пометьте каждую клемму этикеткой - особенно важно в многоканальных системах.
