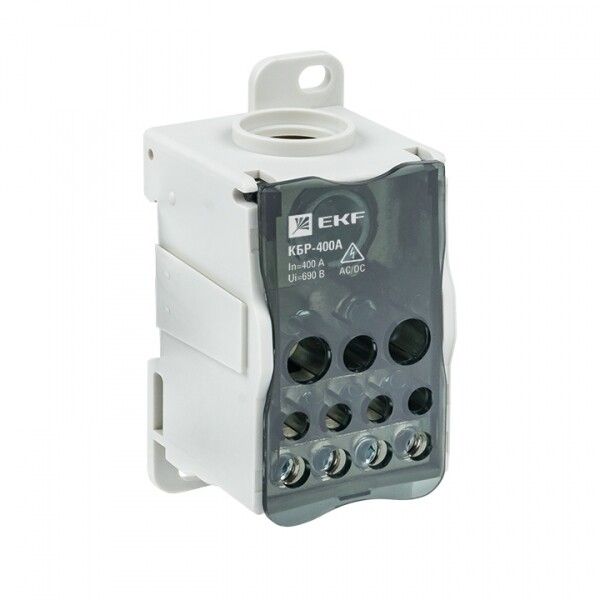

Блок распределительный (КРОСС) крепеж на монтажную панель и DIN рейку КБР-400A PROxima - plc-kbr400 EKF

Блок распределительный крепеж на монтажную панель и DIN-рейку 400A КБР от EKF серии PROxima - компактный кросс-модуль для надёжного распределения тока до 400 А в электрощитах, позволяющий соединить одну мощную жилу с несколькими меньшего сечения, а также служить главной заземляющей шиной.

Назначение и область применения

Блок распределительный крепеж на монтажную панель и DIN-рейку 400A КБР используется для перераспределения электроэнергии внутри распределительных шкафов. Он заменяет традиционные клеммы и шины, упрощая сборку цепей. Подходит для:

• Перехода с одного крупногабаритного кабеля (до 185 мм2) на несколько более тонких проводов;
• Организации главной заземляющей шины (ГЗШ);
• Распределения фазного напряжения между группами нагрузок;
• Монтажа в бытовых, промышленных и энергетических щитах.

Часто применяется в системах ЖКХ, на объектах промышленной автоматизации, в частных домах и при сборке НКУ.

Технические характеристики

• Номинальный ток: 400 А - выдерживает высокую нагрузку без перегрева;
• Напряжение: 660 В - рассчитан на работу в трёхфазных сетях с повышенным напряжением;
• Поперечное сечение подключаемых проводников: 10–185 мм2 - позволяет принимать кабели от маломощных цепей до основных вводов;
• Количество полюсов: 1 - однополюсная конструкция, предназначена для одной фазы или PE;
• Корпус: термостойкая пластмасса - сохраняет целостность при температурных колебаниях и аварийном нагреве;
• Коэффициент заполнения меди: 95% - максимальная эффективность передачи тока за счёт плотного расположения медных элементов;
• Стандарт: IEC 60309-1(1999) - соответствует международному уровню безопасности для промышленных соединений.

Совместимость и монтаж

Блок распределительный крепеж на монтажную панель и DIN-рейку 400A КБР легко устанавливается двумя способами:

• На стандартную DIN-рейку 35 мм - фиксируется защёлкой, не требует инструментов;
• На плоскую монтажную панель - через два крепёжных отверстия с болтами M5.

Подключение проводов осуществляется винтовыми зажимами. Для надёжного контакта рекомендуется использовать наконечники типа НШВИ или НШВ. Установка возможна как в слаботочных, так и в силовых щитах - даже в условиях высокой влажности или пыли.

Преимущества

• Экономия места - вместо нескольких клеммников один модуль решает задачу распределения;
• Ускоренный монтаж - не требуется сверление или сложная подготовка поверхности;
• Высокая теплостойкость корпуса снижает риск возгорания при длительной нагрузке;
• Медные части с высоким коэффициентом заполнения обеспечивают минимальные потери энергии;
• Удобство обслуживания - все точки доступны без демонтажа других устройств.

Ограничения применения

• Не предназначен для работы в цепях переменного тока выше 660 В - превышение напряжения недопустимо;
• Не имеет защиты от внешнего воздействия (не IP-rated) - не следует устанавливать в открытых или сырых местах без дополнительного кожуха;
• Однополюсная конструкция - для трёхфазной системы потребуется три таких блока;
• Не подходит для частых отключений/подключений - не является коммутирующим устройством.

Примеры использования

• В промышленном шкафе: входной кабель 1×185 мм2 → 4 выхода по 1×50 мм2 для двигателей;
• В этажном щите квартиры: ГЗШ от вводного автомата → 3 ответвления на контуры заземления;
• В системе освещения: одна фаза 400 А → распределение на группы светильников с проводами 10–25 мм2;
• В энергообъекте: подключение заземляющего провода от трансформатора к шине заземления.

Практические советы

• Выбирая место установки, учтите свободное пространство вокруг - необходим минимум 10 мм для теплоотвода;
• При использовании в качестве ГЗШ обязательно проверьте соответствие сечения заземляющего провода требованиям ПУЭ;
• Не затягивайте винты слишком сильно - это повредит медные контакты и снизит срок службы;
• Для многожильных проводов используйте наконечники - они предотвращают ослабление контакта;
• При монтаже на панель - закрепляйте блок равномерно, чтобы избежать деформации корпуса.
