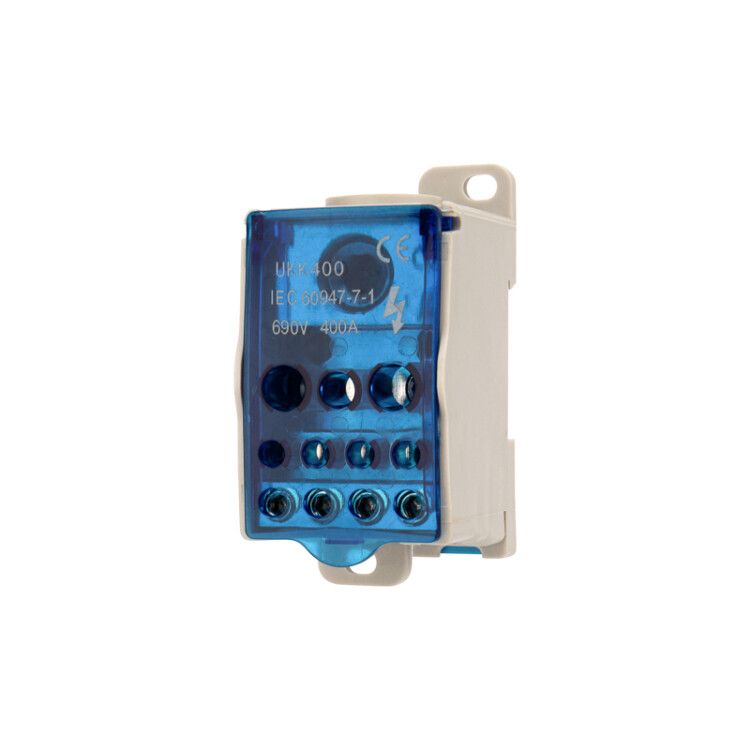

Блок распределительный РБД-400А на DIN-рейку | 11-2004 REXANT MEET

Блок распределительный РБД-400А на DIN-рейку от REXANT предназначен для надёжного распределения тока между несколькими проводниками при подключении к одному основному проводу большого сечения. Артикул 11-2004 используется в силовых щитах для организации чёткой и безопасной коммутации, особенно там, где требуется соединить несколько слабых цепей с одним мощным входом.

Назначение и область применения

Блок распределительный РБД-400А на DIN-рейку применяется для разветвления одного мощного провода на несколько менее сильных. Это особенно актуально при подключении к шине или кабелю сечением до 185 мм2 сразу нескольких проводов меньшего сечения - например, для питания автоматических выключателей, УЗО, контакторов или датчиков.

Используется в распределительных щитах промышленного и коммерческого оборудования: на станках, конвейерах, системах вентиляции, насосных станциях. Также может служить в качестве главной заземляющей шины, если правильно организовано заземление согласно нормам ПУЭ.

Технические характеристики

• Номинальный ток: 400 А - выдерживает длительную нагрузку без перегрева
• Номинальное напряжение: 1000 В - рассчитан на работу в сетях до 1 кВ
• Диапазон сечений подключаемых проводов: 1,0–185 мм2 - совместим с медными и алюминиевыми жилами
• Количество подключений: 12 - четыре по 10 мм2, пять по 16 мм2, три больше 25 мм2
• Способ подключения: винтовой - надёжная фиксация без сварки или опрессовки
• Монтаж: на DIN-рейку 35 мм - легко крепится в любом щите с этой рейкой
• Цвет изоляции: белый - высокая видимость, удобство осмотра

Совместимость и монтаж

Блок распределительный РБД-400А на DIN-рейку устанавливается стандартно на DIN-рейку шириной 35 мм. Для этого достаточно защёлкнуть корпус на направляющих. Монтаж на панель возможен через отверстия в базе - если в щите нет DIN-рейки.

Подключение проводов выполняется винтами. Перед затяжкой необходимо зачистить жилы до металлического блеска. Не допускается использование многожильных проводов без наконечников - они должны быть обжаты наконечниками типа НШВИ или НШВ.

Не используйте этот блок для подключения проводов меньше 1 мм2 - контакт может быть ненадёжным. Для проводов выше 185 мм2 требуются другие решения - данный блок не рассчитан на большие сечения.

Преимущества

• Высокая плотность подключений - 12 точек в компактном корпусе
• Стандартный монтаж на DIN-рейку - совместим с любыми типовыми щитами
• Чёткая классификация по сечениям - позволяет избежать ошибок при сборке
• Белая изоляция - улучшает визуальный контроль состояния контактов
• Надёжная фиксация винтами - исключает самопроизвольное ослабление

Ограничения применения

• Не предназначена для переменного тока выше 1000 В - запрещено применение в HV-сетях
• Не рекомендуется использовать в условиях постоянной вибрации без дополнительной фиксации
• Не подходит для подключения алюминиевых проводов без переходных наконечников - риск окисления
• Не является заменой полноценной шине - не имеет достаточной механической прочности для массового заземления в крупных объектах
• Не следует использовать в помещениях с температурой ниже -25C - материал изоляции теряет эластичность

Примеры использования

• На промышленном станке: один кабель 95 мм2 от ввода делится на 4 провода 16 мм2 для управления двигателем, охлаждением, световой сигнализацией и аварийной кнопкой
• В щите HVAC: входной кабель 120 мм2 разделяется на 5 выходов 10 мм2 для контроллеров вентиляторов
• Как заземляющая шина: один провод 185 мм2 от контура заземления подключён к трём выводам >25 мм2 - для заземления корпусов оборудования

Практические советы

• Перед монтажом проверьте соответствие сечения входного провода - он не должен превышать 185 мм2
• Используйте только подходящие наконечники для многожильных проводов - это предотвращает обрыв жил
• После монтажа обязательно проверьте затяжку всех винтов - даже слабое усилие снижает срок службы контакта
• При работе в сыром помещении - дополнительно герметизируйте места подключения силиконовым составом
• Для обслуживания - отключите питание, затем открутите винты и аккуратно вытяните провод - не дергайте за изоляцию
• Артикул 11-2004 и etm11-2004 - это один и тот же продукт REXANT; различия только в формате номера у поставщика
