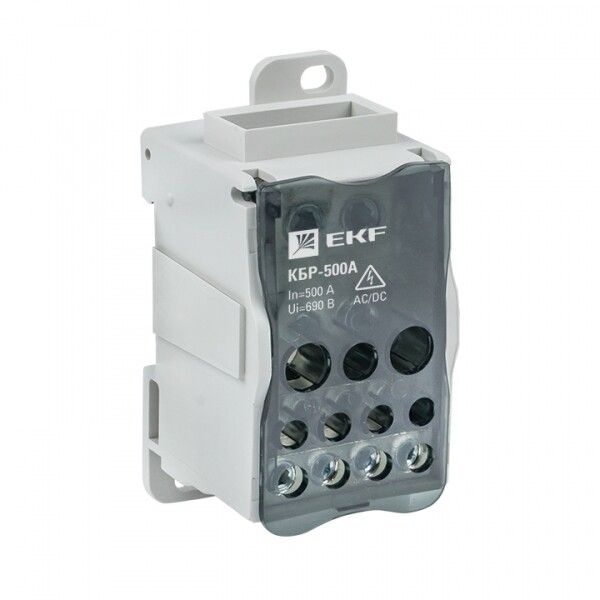

Блок распределительный (КБР) на DIN-рейку и монтажную панель 500A EKF PROxima | plc-kbr500

Блок распределительный EKF PROxima plc-kbr500 - компактное решение для надёжного распределения тока до 500 А в электрощитах, позволяющее переходить с одиночного мощного кабеля на несколько менее сильных ответвлений, а также выполнять функции главной заземляющей шины.

Назначение и область применения

Блок распределительный EKF PROxima plc-kbr500 используется для централизованного распределения электроэнергии внутри распределительных шкафов. Он заменяет традиционные клеммы и позволяет организовать соединения между одним входным проводником большого сечения и несколькими выходными - например, при подключении вводного кабеля к групповым автоматам или заземляющим контурам. Удобен там, где требуется высокая плотность коммутаций и минимизация числа точек соединения.

Подходит для установки в промышленных силовых шкафах, жилищно-коммунальных щитах, системах энергоснабжения объектов, а также в частных домах при реконструкции электропроводки. Особенно эффективен в задачах, требующих создания главной заземляющей шины (ГЗШ) или распределения фазного и нулевого провода на множество потребителей.

Технические характеристики

• Максимальный рабочий ток: 500 А
• Номинальное напряжение: 660 В
• Сечение подключаемых проводников: 10–35 мм2
• Количество контактных каналов: 11
• Корпус: термостойкая самозагасающая пластмасса
• Коэффициент заполнения медью: 95%
• Стандарт соответствия: IEC 60309-1 (1999)

Высокий коэффициент заполнения меди означает минимальные потери и нагрев при нагрузках - это повышает долговечность и безопасность работы устройства.

Совместимость и монтаж

Блок распределительный EKF PROxima plc-kbr500 устанавливается двумя способами: на стандартную DIN-рейку типа TS35/7,5 или прямо на монтажную панель с помощью крепёжных отверстий. Это делает его универсальным для любых типов шкафов - от маленьких квартирных щитков до крупных промышленных ящиков.

При монтаже важно соблюдать требования к затяжке винтов: перетягивать нельзя - это повредит контакт, недотягивать - вызовет нагрев и окисление. Для проводов сечением 10–35 мм2 используйте только обжимные наконечники, подходящие по размеру. Медные жилы должны быть зачищены точно на длину, указанную в инструкции - не более 8–10 мм.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60309-1 (1999), который гарантирует механическую прочность, тепловую устойчивость и безопасность при работе в условиях повышенной влажности и температурных колебаний. Корпус выполнен из материала, не поддерживающего горение, что снижает риск возгорания при аварийном перегрузе.

Преимущества

• Экономия места: один блок заменяет до 11 обычных клеммных колодок
• Ускоренный монтаж: все контакты уже собраны и проверены на заводе
• Низкий уровень нагрева благодаря высокому содержанию меди
• Чёткая маркировка каждого канала - исключает путаницу при обслуживании
• Универсальность крепления: DIN-рейка + панель

Ограничения применения

Не предназначена для постоянного подключения кабелей сечением меньше 10 мм2 - возможен плохой контакт и перегрев. Также не следует использовать в средах с агрессивными химическими испарениями или в условиях постоянного погружения в воду - хотя корпус защищён, IP-класс не указан, значит, он не рассчитан на открытые помещения без защиты.

Не является заменой автоматического выключателя или УЗО - работает только как распределительная шина. Обязательно обеспечьте внешнюю защиту (автоматы, предохранители) перед этим устройством.

Примеры использования

• Вводный кабель 35 мм2 → через KBR 500 A → 10 ответвлений по 10–16 мм2 на автоматы освещения, розеток и бытовой техники
• Объединение нескольких PE-проводов в единую ГЗШ в промышленном щите
• Распределение фазы от одного мощного автомата на три группы оборудования на конвейере
• Централизация заземления в многоквартирном доме при модернизации электросистемы

Практические советы

• Перед установкой обязательно проверьте соответствие сечения входного и выходных кабелей - не допускайте перегрузки по току
• При использовании в шкафах с высокой температурой - убедитесь, что вокруг блока есть свободное пространство для теплоотвода
• При сборке щита - располагайте KBR рядом с вводом, чтобы минимизировать длину основного проводника
• После монтажа сделайте контрольную затяжку всех винтов после первых 10–15 часов работы - металл может немного “усесться”
• Для сервисного обслуживания - всегда отключайте питание; даже при отключенном автомате на входе, если есть байпас или обход, ток может сохраняться
