Шайба алюмомедная ШАМ 28/13 EKF PROxima | sham-28-13

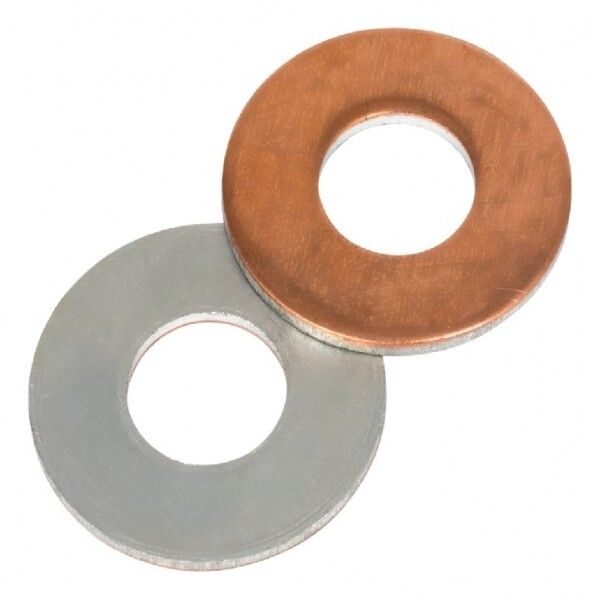

Шайба алюмомедная ШАМ 28/13 от EKF PROxima - биметаллическая прокладка, предназначенная для надёжного соединения медной шины с алюминиевым наконечником, предотвращающая электрохимическую коррозию на стыке разнородных металлов.

Назначение и область применения

Шайба алюмомедная ШАМ 28/13 применяется там, где требуется соединить медную часть цепи (например, шину или клемму) с алюминиевой (наконечник, провод). Это особенно важно в распределительных щитах, трансформаторных подстанциях и на промышленном оборудовании, где используются смешанные металлы. Она заменяет алюмомедные наконечники в случаях, когда необходимо сохранить существующую фурнитуру, но избежать окисления контактов.

Технические характеристики

• Наружный диаметр: 28 мм
• Внутренний диаметр: 13 мм
• Толщина: 2 мм
• Материал: слой алюминия + слой меди (биметаллическая конструкция)
• Размер резьбы: соответствует болту M12
• Цвет: бронзовый (медь) / серый (алюминий) - визуальное различение слоёв
• Покрытие: необработанная поверхность - без лака, гальванического или антикоррозийного слоя

Совместимость и монтаж

Шайба алюмомедная ШАМ 28/13 устанавливается между медной шиной и алюминиевым наконечником. Медный слой обращён к медному элементу, алюминиевый - к алюминиевому. Болт M12 проходит через центральное отверстие диаметром 13 мм. Убедитесь, что диаметр отверстия в шине и наконечнике совпадает с внутренним диаметром шайбы. Напряжение и ток должны соответствовать допустимым значениям для используемых компонентов системы.

Безопасность и стандарты

Изделие не имеет явного указания на соответствие ГОСТ или IEC, однако выполнено в соответствии с практиками, принятыми в электротехническом монтаже для биметаллических соединений. Применяется в системах до 1000 В переменного тока. Не рекомендуется использовать в условиях постоянного воздействия влаги без дополнительной герметизации.

Преимущества

• Предотвращает электрохимическую коррозию при контакте алюминия и меди
• Увеличивает срок службы контакта за счёт равномерного распределения тока
• Замена дорогостоящих алюмомедных наконечников - экономичное решение
• Простая установка: не требует специального инструмента
• Стабильное электрическое сопротивление даже при температурных колебаниях

Ограничения применения

• Не предназначена для работы в открытых условиях без защиты от осадков и пыли
• Не подходит для частых демонтажей - многократные сборки могут повредить слои
• Не следует применять вместо полноценных алюмомедных наконечников в высокотоковых цепях свыше 400 А без проверки теплового режима
• Отсутствие защитного покрытия делает её чувствительной к окислению при длительном хранении в сыром воздухе

Примеры использования

• Подключение алюминиевых кабелей к медным шинам в силовых щитах
• Соединение алюминиевых наконечников с медными выводами автоматических выключателей
• Обустройство заземляющих контуров с использованием алюминиевых шин и медных заземляющих проводников
• Ремонт старых распределительных устройств, где нельзя заменить всю фурнитуру

Практические советы

• Перед монтажом очистите поверхности шайбы, шины и наконечника от оксидов - используйте металлическую щётку или наждачную бумагу P120–P180
• Затягивайте болт M12 с моментом, соответствующим нормам для алюминиевых соединений (обычно 5–7 Нм); перетягивание деформирует мягкий металл
• После монтажа проверьте контакт термокамерой или инфракрасным термометром - нагрев более чем на 10 C выше окружающей среды говорит о плохом контакте
• Для долговременной эксплуатации в помещениях с повышенной влажностью нанесите тонкий слой контактной смазки типа КС-1 или Duralub на рабочие поверхности
• Шайба алюмомедная ШАМ 28/13 от EKF PROxima - оптимальный выбор, если вам нужна недорогая, но надёжная прокладка для перехода между металлами
