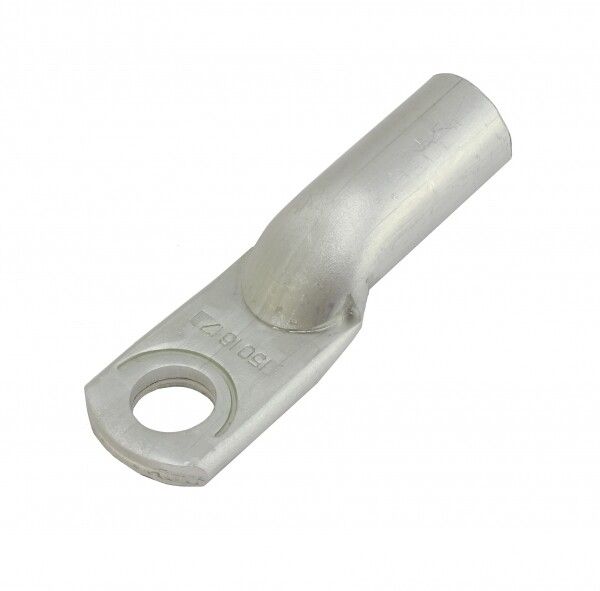

Наконечник силовой алюминиевый ТА 95-12-13 PROxima 95 мм² M12 EKF dl-95-12-13

Наконечник силовой алюминиевый ТА 95-12-13 от EKF PROxima предназначен для надёжного оконцевания алюминиевых кабельных жил сечением 95 мм2 с помощью опрессовки, обеспечивая безопасное болтовое соединение с оборудованием или распределительными шинами.

Назначение и область применения

Наконечник силовой алюминиевый ТА 95-12-13 используется исключительно для работы с алюминиевыми токоведущими жилами. Его основная задача - подготовить конец кабеля к надёжному соединению через болт или зажим. Применяется в энергообъектах, распределительных устройствах, трансформаторных подстанциях, на промышленном оборудовании, где требуется долговременная и устойчивая контактная группа из алюминиевой жилы.

Технические характеристики

• Номинальное поперечное сечение: 95 мм2 - подходящее для кабелей с такой площадью жилы;
• Внутренний диаметр: 13 мм - точно соответствует внешнему диаметру алюминиевой жилы указанного сечения;
• Наружный диаметр: 20 мм - влияет на совместимость с зажимами и гильзами;
• Максимальное рабочее напряжение: 35 кВ - допустимо применение в высоковольтных сетях до этого уровня;
• Форма поперечного сечения: круглая - обеспечивает равномерную нагрузку при затяжке болта;
• Исполнение: прямое - позволяет легко направить провод вдоль оси оборудования;
• Количество отверстий: одно - предназначено для одиночного болтового крепления;
• Материал: алюминий марки АД1 - высокая электропроводность и коррозионная стойкость;
• Цвет: серый - стандартизированная цветовая маркировка для быстрой идентификации типа;
• Срок гарантии: 60 месяцев - подтверждает качество изготовления и материалы.

Совместимость и монтаж

Наконечник силовой алюминиевый ТА 95-12-13 совместим только с алюминиевыми жилами сечением 95 мм2. Для установки применяется опрессовка специальным клещами с матрицей, соответствующей форме и размеру наконечника. Перед опрессовкой необходимо обязательно снять фаску с жилы - это предусмотрено конструкцией и снижает риск повреждения металла при заводке. После опрессовки проверьте плотность контакта: деформация должна быть равномерной, без трещин и перекосов. Болты должны иметь диаметр, обеспечивающий свободное прохождение через отверстие 13 мм и достаточную механическую прочность.

Безопасность и стандарты

Производство Наконечника силового алюминиевого ТА 95-12-13 выполнено в соответствии с требованиями ГОСТ 9581-80. Материал АД1 соответствует нормам для электрооборудования. Штампованные маркировки на корпусе позволяют контролировать соответствие изделий документированным данным. Условия эксплуатации рассчитаны на работу в закрытых помещениях и защищённых наружных условиях при температуре от –40C до +40C.

Преимущества

• Высокая электропроводность материала АД1 минимизирует потери мощности и нагрев в месте соединения;
• Штампованная маркировка на каждом экземпляре исключает путаницу при сборке и обслуживании;
• Обязательное наличие предварительной фаски упрощает процесс заправки жилы и снижает вероятность её повреждения;
• Стандартные размеры по ГОСТ обеспечивают взаимозаменяемость с другими комплектующими того же класса;
• Увеличенный гарантированный срок службы - 5 лет - говорит о длительной надёжности даже при циклических нагрузках.

Ограничения применения

• Не для медных жил - использование с медным проводом вызывает гальваническую коррозию и потерю контакта;
• Запрещена работа при температурах выше +40C без принудительного охлаждения - возможна потеря механической прочности;
• Не рекомендовано использовать в средах с повышенной химической активностью (например, вблизи кислотных выбросов);
• Подходит только для стационарных систем - не предназначен для мобильных или частично движущихся участков;
• Не следует применять без качественной опрессовки - просто вставленный провод не обеспечит требуемую надёжность.

Примеры использования

• Оконцевание алюминиевых жил кабеля КГЛ-3×95 перед подключением к шинной колодке в распределительном щите;
• Подключение выходных выводов силового трансформатора с алюминиевыми выводами к медным шинам через переходные элементы;
• Монтаж заземляющих контуров на промышленных объектах с использованием алюминиевых проводников;
• Сборка коммутируемых групп в цехах с конвейерами и автоматическими линиями, где важна долговечность соединений.

Практические советы

• Перед монтажом всегда сверьте диаметр жилы с внутренним диаметром наконечника - 13 мм должен точно соответствовать вашему проводу;
• Выбирайте опрессовочные клещи с матрицей, помеченной как “TA 95” - некорректный инструмент испортит наконечник;
• Проверяйте глубину входа жилы: она должна доходить до упора внутри трубки - недостаточно введённая жила увеличивает сопротивление;
• После опрессовки проведите контроль усилия затяжки болтом - используйте моментный ключ согласно таблице производителя;
• Храните наконечники в сухом помещении - хотя они изготовлены из антикоррозийного алюминия, влага может влиять на качество контакта при первом включении.
