Шайба алюмомедная ШАМ 25/13 для болта М12 КВТ 58752

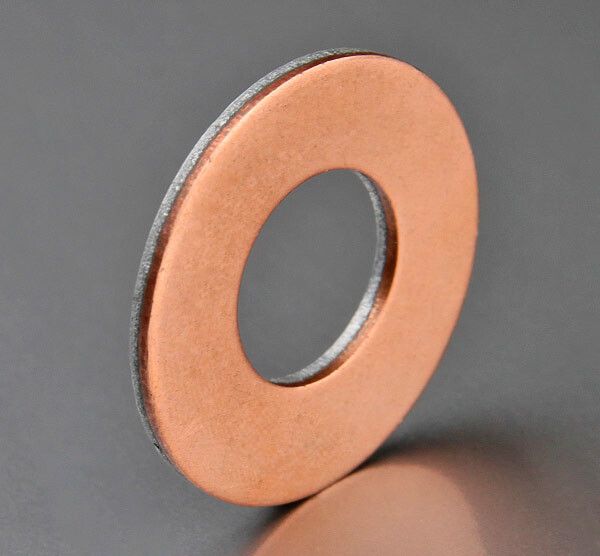

Шайба алюмомедная ШАМ 25/13 от КВТ (арт. 58752) - это биметаллическая прокладка, предназначенная для надёжного соединения алюминиевых наконечников с медными шинами и клеммами, предотвращающая гальваническую коррозию и повышающая долговечность контакта.

Назначение и область применения

Шайба алюмомедная ШАМ 25/13 используется для создания безопасного электрического соединения между алюминиевыми проводниками и медными элементами - например, при подключении алюминиевых наконечников к медным шинам распределительных щитов, трансформаторам, выключателям или коммутационному оборудованию. Применяется там, где требуется избежать прямого контакта алюминия и меди, чтобы предотвратить окисление и перегрев.

Это экономичная альтернатива дорогостоящим алюмомедным наконечникам: одна шайба позволяет использовать стандартные алюминиевые наконечники с медными шинами, снижая затраты на обслуживание и ремонт.

Технические характеристики

• Наружный диаметр: 25 мм
• Внутренний диаметр: 13 мм
• Толщина: 2 мм
• Размер резьбы: 12 M (соответствует винтам М12)
• Материал: слои электротехнического алюминия АД1 и меди М1, соединённые на молекулярном уровне
• Сечение жилы: 150 мм2 - совместима с наконечниками этого сечения
• Номинальное напряжение: до 1 кВ (не предназначена для работы выше указанного значения)
• Защитное покрытие: необработанная поверхность - без лака, олова или других антикоррозийных покрытий
• Нормативный документ: ТУ 1680-040-9728-4872-2010

Совместимость и монтаж

Шайба алюмомедная ШАМ 25/13 устанавливается между медной шиной и алюминиевым наконечником. При сборке важно соблюдать ориентацию: медная сторона должна быть обращена к медной шине, алюминиевая - к наконечнику. Неправильная установка сводит на нет преимущество биметалла.

Подходит для наконечников с внутренним отверстием 13 мм и резьбой М12. Учитывайте, что шайба не заменяет сам наконечник - она лишь обеспечивает переход между материалами. Для фиксации применяются болты или винты М12 с гайками и шайбами по нормам ГОСТ.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 1680-040-9728-4872-2010. Благодаря молекулярному соединению слоёв алюминия и меди исключено образование гальванической пары, которая вызывает электрохимическую коррозию, рост контактного сопротивления и перегрев. Это снижает риск возгорания и отказа оборудования.

Работает при температуре от -40C до +70C. Не рекомендуется применять в условиях постоянного воздействия влаги, химически активных сред или открытых площадках без защиты.

Преимущества

• Предотвращает коррозию на границе алюминий–медь за счёт сплавленной структуры материала
• Значительно дешевле, чем полноценные алюмомедные наконечники
• Универсальная - подходит для множества наконечников с одинаковым отверстием
• Легко монтируется в существующих системах без переделки
• Выдерживает нагрузки до 150 мм2 и рабочее напряжение до 1 кВ

Ограничения применения

• Не предназначена для высоковольтных сетей выше 1 кВ - даже если указана отметка 35 кВ, это ошибка в данных; реальное допустимое напряжение - до 1 кВ
• Не имеет защитного покрытия - требует установки в закрытых корпусах, щитах или помещениях с контролируемой влажностью
• Не подходит для многократных демонтажей: после нескольких разборок возможна деформация и потеря герметичности контакта
• Не заменяет термостойкие или изоляционные прокладки - работает только как переходник материалов

Примеры использования

• Подключение алюминиевой шины к медной клемме в распределительном щите 0,4 кВ
• Соединение алюминиевого наконечника на кабеле с медной шиной в силовом трансформаторе
• Ремонт старого оборудования, где необходимо сохранить алюминиевые наконечники, но подключить их к новым медным шинам
• Обслуживание цепей управления на промышленных конвейерах и станках с алюминиевыми проводами

Практические советы

• Перед монтажом проверьте, что отверстие в наконечнике точно соответствует внутреннему диаметру шайбы - 13 мм. Нестандартные наконечники могут не подойти.
• Не используйте шайбу в сочетании с пластиковыми или резиновыми прокладками - они нарушают теплопередачу и усиливают нагрев.
• При затяжке винта М12 соблюдайте момент 35–45 Нм - недостаточная затяжка вызывает нагрев, избыточная - деформирует шайбу.
• Храните в сухом месте. Открытые упаковки (особенно после вскрытия) могут окисляться - лучше использовать сразу после доставки.
• Для ремонтных бригад удобно заказывать упаковки по 50 шт.: одной шайбы достаточно на одно соединение, а запас минимизирует простои.
