Шайба алюмомедная ШАМ PROxima 24/11 М10 EKF sham-24-11

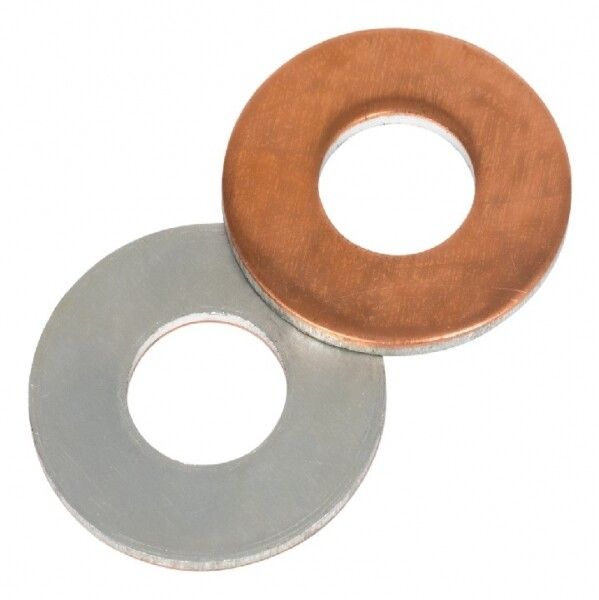

Шайба алюмомедная ШАМ 24/11 от EKF PROxima - это биметаллическая прокладка, предназначенная для надёжного соединения медной шины с алюминиевым наконечником, предотвращающая электрохимическую коррозию на стыке разнородных металлов.

Назначение и область применения

Шайба алюмомедная ШАМ 24/11 применяется там, где требуется соединить медную часть цепи (например, шину распределительного щита) с алюминиевой (например, контактом наконечника провода). Она служит переходным элементом, исключающим прямой контакт меди и алюминия - что снижает риск окисления, перегрева и потери контакта. Подходит для силовых установок, щитового оборудования, трансформаторных подстанций и других систем, где используются комбинированные медно-алюминиевые соединения.

Технические характеристики

• Наружный диаметр: 24 мм
• Внутренний диаметр: 11 мм
• Толщина: 2 мм
• Размер резьбы / Размер болта: M10
• Материал: слой алюминия + слой меди (биметаллическая конструкция)
• Защитное покрытие: необработанная поверхность - без лака, гальванического покрытия или антикоррозийной обработки
• Цвет: бронзовый (медь) / серый (алюминий) - визуальное отличие слоёв

Совместимость и монтаж

Шайба алюмомедная ШАМ 24/11 устанавливается между медной шиной и алюминиевым наконечником. Медная сторона должна быть обращена к медному элементу, алюминиевая - к алюминиевому. Соединение фиксируется болтом M10 через центральное отверстие. Убедитесь, что диаметр отверстия в шине и наконечнике соответствует внутреннему диаметру шайбы - 11 мм. Не используйте шайбу как изолятор - она не предназначена для электрической изоляции, только для компенсации разницы материалов.

Преимущества

• Исключает электрохимическую коррозию при соединении меди и алюминия
• Улучшает теплопередачу и электропроводность в зоне контакта
• Заменяет необходимость в специальных алюмомедных наконечниках - позволяет использовать стандартные алюминиевые наконечники с медными шинами
• Простая установка - не требует сварки, пайки или дополнительных инструментов

Ограничения применения

• Не подходит для работы в условиях постоянного воздействия влаги, химически активных сред или открытых площадках - отсутствие защитного покрытия делает её уязвимой к окислению
• Не следует применять вместо изолирующих прокладок - шайба проводит ток
• Не рекомендуется для многократных сборок-разборок: механический износ слоёв может нарушить целостность контакта
• Подходит только для болтов M10; использование другого размера приведёт к плохому контакту или повреждению

Примеры использования

• Подключение алюминиевых кабелей к медным шинам в распределительном щите
• Соединение алюминиевых наконечников с медными выводами автоматических выключателей
• Фиксация алюминиевых шин на медных клеммах трансформаторов
• Обустройство заземляющих контуров с использованием смешанных металлов

Практические советы

• Перед монтажом проверьте, чтобы поверхности шайбы были чистыми - грязь и оксиды снижают проводимость
• Затягивайте болт с усилием, соответствующим нормам для M10 (обычно 8–12 Нм); переусиливать нельзя - можно деформировать мягкий алюминиевый слой
• Если система работает во влажной среде, рассмотрите возможность нанесения тонкого слоя контактной смазки (на алюминиевую сторону) - это замедлит коррозию
• Шайба алюмомедная ШАМ 24/11 от EKF PROxima - оптимальный выбор, когда необходимо сохранить существующую арматуру, но изменить тип материала в точке соединения
