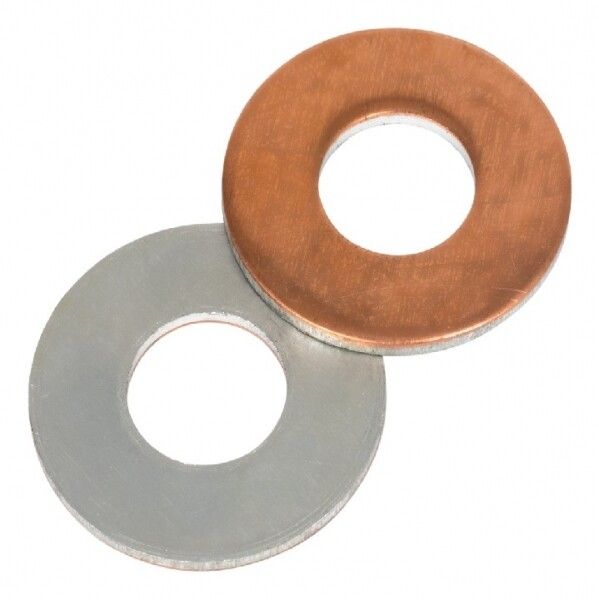

Шайба алюмомедная ШАМ PROxima М8 17/8.5 EKF sham-17-8,5

Шайба алюмомедная ШАМ 17/8,5 от EKF PROxima - биметаллическая прокладка, обеспечивающая надёжный переход между медными и алюминиевыми элементами в кабеленесущих системах. Применяется там, где требуется избежать гальванической коррозии при соединении разнородных металлов.

Назначение и область применения

Шайба алюмомедная ШАМ 17/8,5 предназначена для использования в местах соединения медной шины с алюминиевой контактной лопаткой наконечника. Она предотвращает электрохимическую коррозию, возникающую при контакте меди и алюминия. Подходит для установки в распределительных устройствах, щитах, трансформаторных подстанциях и других узлах кабеленесущих систем, где применяются альтернативные алюмомедные решения вместо наконечников.

Технические характеристики

• Наружный диаметр: 17 мм
• Внутренний диаметр: 8,5 мм
• Толщина: 1 мм
• Материал: слой алюминия + слой меди (биметаллическая конструкция)
• Диаметр болта: 8 мм (соответствует резьбе M8)
• Цвет: бронзовый (медь) / серый (алюминий)
• Покрытие: необработанное - без лака, оксидного слоя или антикоррозийного покрытия

Совместимость и монтаж

Шайба алюмомедная ШАМ 17/8,5 устанавливается между медной шиной и алюминиевой контактной лопаткой. Монтаж выполняется через центральное отверстие диаметром 8,5 мм, которое соответствует болту M8. Убедитесь, что диаметр отверстия в шине и наконечнике совпадает с внутренним диаметром шайбы. Напряжение и ток должны соответствовать допустимым значениям для используемых проводников. Не требует специальных инструментов - фиксируется обычным затягиванием болта.

Преимущества

• Исключает образование оксидов на границе меди и алюминия за счёт промежуточного биметаллического слоя
• Уменьшает переходное сопротивление в соединении, повышая долговечность контакта
• Заменяет дорогостоящие алюмомедные наконечники в случаях, когда возможно использование шайбы
• Простая замена и компактная форма позволяют использовать её в плотно укомплектованных щитах

Ограничения применения

• Не предназначен для работы в условиях постоянного воздействия воды, агрессивных сред или высокой влажности - отсутствие защитного покрытия снижает устойчивость к коррозии
• Не следует применять в местах с частыми механическими нагрузками или вибрацией без дополнительной фиксации
• Подходит только для болтов M8; несовместима с другими размерами резьбы
• Не заменяет полноценный алюмомедной наконечник при необходимости герметизации или защиты конца провода

Примеры использования

• Соединение медной шины в силовом щите с алюминиевым наконечником кабеля 16–25 мм2
• Переход между медной клеммой трансформатора и алюминиевым выводом распределительной шины
• Фиксация алюминиевых зажимов на медных шинах в системах UPS или АВР

Практические советы

• Проверьте перед монтажом, чтобы отверстие в шине было точно 8,5 мм - меньший диаметр вызовет деформацию, больший - проскальзывание
• Затягивайте болт до момента упора, но без перегрузки - шайба тонкая (1 мм) и легко деформируется
• При использовании в открытых щитах рекомендовано дополнительно изолировать место соединения термоусадкой или пластиковым кожухом
• Не комбинируйте эту шайбу с другими типами прокладок - это может нарушить баланс потенциалов и вызвать локальную коррозию
• Шайба алюмомедная ШАМ 17/8,5 от EKF PROxima - оптимальный выбор для модульных решений, где важна экономичность и надёжность контакта
